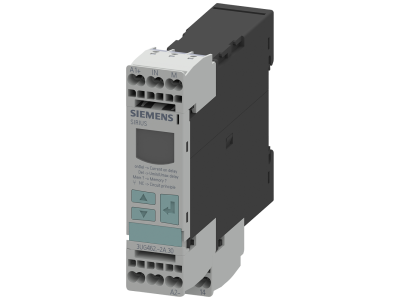

Cyfrowy przekaźnik nadzorczy do monitorowania prądu, 22,5 mm, 0,05-10 A, AC/DC | 3UG4622-2AW30 Siemens

Alternatywny kod produktu: 3UG46222AW30

Opis i Kluczowe Cechy

Siemens SIRIUS 3UG4622-2AW30 to cyfrowy przekaźnik nadzorczy przeznaczony do monitorowania prądu w obwodach AC/DC. Dzięki szerokości 22,5 mm oszczędza miejsce w szafie sterowniczej, a zakres nastawczy 0,05–10 A pozwala kontrolować pracę różnorodnych odbiorników – od małych wentylatorów po silniki przemysłowe. Przekaźnik oferuje elastyczną parametryzację progów, czasów opóźnienia i trybu resetu, co umożliwia precyzyjne dopasowanie do aplikacji.

• Zakres pomiarowy 0,05–10 A AC/DC: uniwersalne monitorowanie prądów zarówno sinusoidalnych, jak i stałych, pozwalające na wczesne wykrycie przeciążenia, spadku obciążenia lub przerwy przewodu.

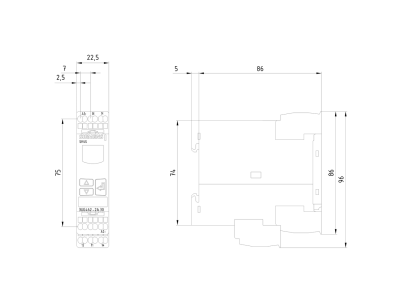

• Szerokość 22,5 mm: kompaktowa obudowa zajmująca tylko jedną pozycję modułową, co zwiększa gęstość montażu w rozdzielnicy i obniża koszty szafy.
• Regulowane progi przełączania i histereza: możliwość konfiguracji trybu spadku poniżej, przekroczenia oraz monitorowania okienkowego – idealne do precyzyjnej kontroli stanów pracy.
• Wyświetlacz wartości rzeczywistej i statusu: szybki podgląd aktualnego prądu oraz komunikatów diagnostycznych ułatwia lokalizację usterek i skraca czas serwisu.
• Zdejmowane zaciski (śrubowe lub sprężynowe): wygodne okablowanie i szybka wymiana urządzenia bez demontażu przewodów; wersja sprężynowa zapewnia odporność na wibracje i bezobsługowe przyłącze.

Zgodność z Normami

Przekaźnik posiada międzynarodowe certyfikaty potwierdzające zgodność z obowiązującymi normami europejskimi i standardem DIN. Urządzenie oznaczone jest znakiem CE, co gwarantuje spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Cyfrowy przekaźnik nadzorczy 3UG4622-2AW30 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest ciągłe monitorowanie prądu odbiornika – od prostych instalacji przemysłowych po zaawansowane systemy automatyki budynkowej. Jego elastyczność parametryzacji sprawia, że sprawdzi się zarówno w ochronie przed suchobiegiem pomp, jak i przy kontroli obciążenia silników.

• Monitorowanie prądu silników, wentylatorów i pomp – wczesne wykrywanie przeciążenia lub spadku obciążenia.
• Kontrola przerwania przewodu w obwodach sterowania i sygnalizacji.
• Ochrona przed suchobiegiem w pompowniach i układach hydraulicznych.
• Diagnostyka stanu filtrów, pasów transmisyjnych i innych elementów mechanicznych przez analizę poboru prądu.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany. Przekrój przewodów dobierz zgodnie z obciążeniem i dokumentacją producenta. Dla wersji z zaciskami śrubowymi zalecany moment dokręcania podany jest w instrukcji; przy złączach sprężynowych wystarczy wsunąć przewód do oporu. Po zakończeniu montażu wykonaj test działania bez obciążenia.

FAQ

• Czy przekaźnik może monitorować prąd stały? Tak, urządzenie jest przystosowane zarówno do prądu przemiennego (AC), jak i stałego (DC), a zakres nastawczy wynosi 0,05–10 A. Należy jednak pamiętać o odpowiedniej konfiguracji progu.
• Jaki stopień ochrony ma ten przekaźnik? Standardowo dla aparatury montowanej w rozdzielnicy przyjęty jest stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wilgocią). Dokładne dane znajdują się w karcie katalogowej produktu.
• Jakie tryby monitorowania są dostępne? Przekaźnik oferuje trzy tryby: spadek poniżej nastawionej wartości (undercurrent), przekroczenie powyżej wartości (overcurrent) oraz monitorowanie okienkowe (wykrywanie wyjścia poza zadane granice). Każdy tryb można niezależnie parametryzować z regulacją czasu opóźnienia.
