Przekaźnik bistabilny z wyłącznikiem czasowym BIS-413 230V/16A 1×NO/NC montaż na szynie DIN | BIS-413 F&F

Opis i Kluczowe Cechy

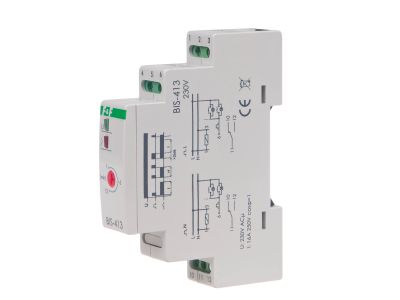

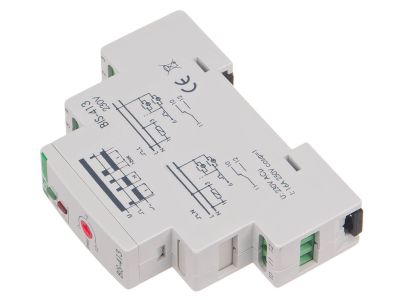

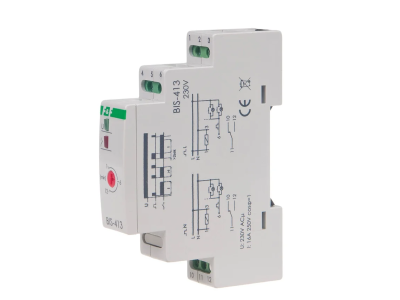

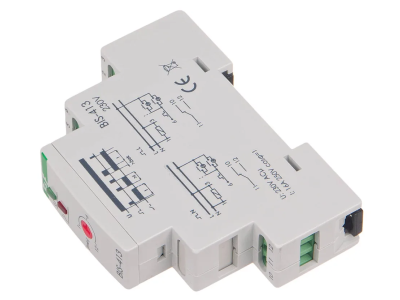

Przekaźnik bistabilny BIS-413 marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane do precyzyjnego sterowania oświetleniem oraz innymi odbiornikami energii elektrycznej w instalacjach budynkowych i przemysłowych. Urządzenie charakteryzuje się maksymalnym prądem obciążenia wynoszącym 16 A dla kategorii AC-1, co pozwala na bezpośrednie sterowanie znacznymi mocami bez konieczności stosowania dodatkowych styczników. Kluczową funkcjonalnością modelu BIS-413 jest zintegrowany wyłącznik czasowy, który umożliwia automatyczne wyłączenie odbiornika po upływie nastawionego czasu w zakresie od 1 do 12 minut.

• Konfiguracja styków: Urządzenie posiada jeden styk przełączny (1 × NO/NC), co zapewnia elastyczność w projektowaniu układów sterowania.
• Separacja styku: Zastosowana separacja galwaniczna styku zwiększa bezpieczeństwo eksploatacji i pozwala na separację obwodów sterowania od obwodów wykonawczych.
• Współpraca z przyciskami podświetlanymi: Przekaźnik jest przystosowany do pracy z przyciskami wyposażonymi w neonówki lub diody LED, przy prądzie impulsu sterującego mniejszym niż 5 mA.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w rozdzielnicy.
• Szeroki zakres napięcia zasilania: Urządzenie pracuje stabilnie w zakresie od 165 do 265 V AC, co gwarantuje niezawodność nawet przy wahaniach parametrów sieci.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do montażu wewnątrz pomieszczeń, w obudowach zapewniających ochronę przed dotykiem części pod napięciem. Zastosowanie wysokiej jakości komponentów elektronicznych gwarantuje długotrwałą i bezawaryjną pracę w szerokim zakresie temperatur od -25°C do 50°C.

Zastosowanie

Przekaźnik BIS-413 znajduje szerokie zastosowanie w systemach sterowania oświetleniem ciągów komunikacyjnych, klatek schodowych oraz korytarzy. Dzięki funkcji bistabilnej, oświetlenie może być załączane i wyłączane z wielu punktów za pomocą równolegle połączonych przycisków dzwonkowych (chwilowych). Dodatkowa funkcja wyłącznika czasowego sprawia, że jest to idealne rozwiązanie w miejscach, gdzie istnieje ryzyko pozostawienia włączonego światła na zbyt długi czas, co bezpośrednio przekłada się na oszczędność energii elektrycznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH-35). Szerokość obudowy wynosi 18 mm, co odpowiada jednemu modułowi w rozdzielnicy, pozwalając na optymalne zagospodarowanie miejsca. Przyłącze elektryczne realizowane jest za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk mechaniczny. Podczas montażu należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisków lub niedostatecznego docisku przewodu. Urządzenie nie posiada pamięci stanu po zaniku zasilania, co oznacza, że po powrocie napięcia przekaźnik pozostanie w stanie wyłączonym.

FAQ

• Czy przekaźnik BIS-413 może współpracować z oświetleniem LED? Tak, przekaźnik o obciążalności 16 A (AC-1) doskonale radzi sobie z nowoczesnymi źródłami światła, jednak przy bardzo dużych prądach rozruchowych LED warto zweryfikować sumaryczną moc odbiorników.

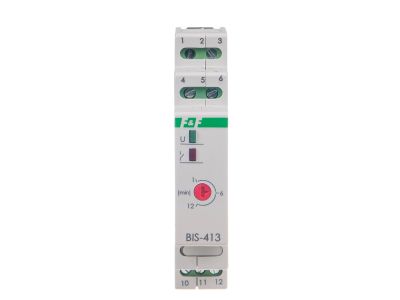

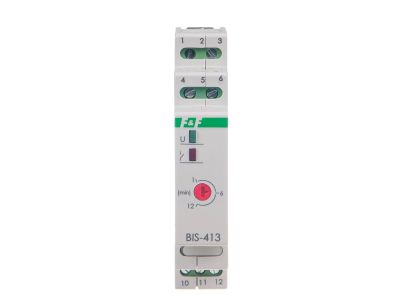

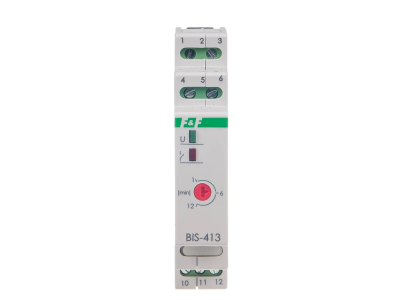

• Jak ustawić czas wyłączenia? Czas wyłączenia reguluje się za pomocą potencjometru znajdującego się na czole urządzenia w zakresie od 1 do 12 minut.
• Czy urządzenie wymaga specjalnego sterownika? Nie, sterowanie odbywa się za pomocą standardowych przycisków monostabilnych (chwilowych) połączonych równolegle.
