Przekaźnik bistabilny z pamięcią BIS-411M, montaż na szynie DIN, 230V | BIS-411M F&F

Opis i Kluczowe Cechy

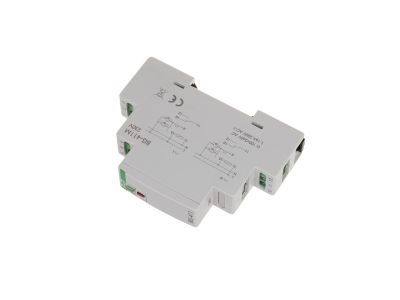

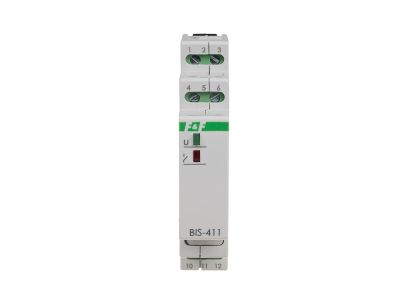

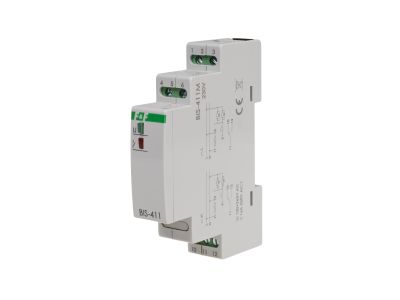

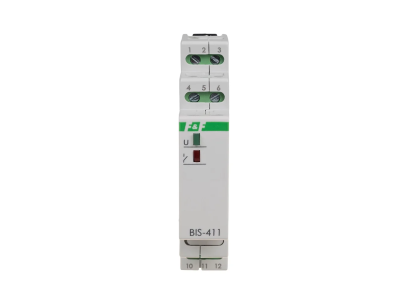

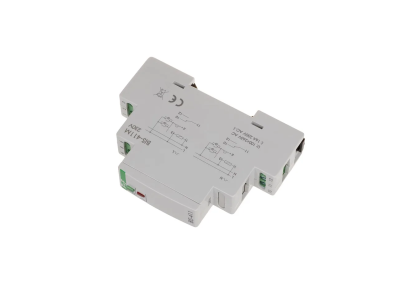

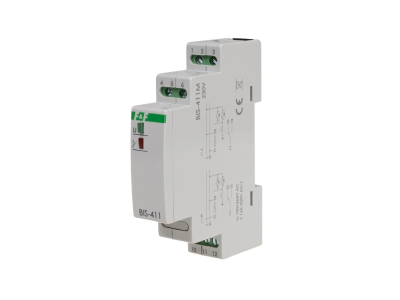

Przekaźnik bistabilny BIS-411M to elektroniczny element wykonawczy przeznaczony do montażu na szynie DIN, zasilany napięciem 230 V AC (zakres 165–265 V). Dzięki pamięci stanu po zaniku zasilania oraz konfiguracji styków 1 × NO/NC zapewnia niezawodne sterowanie obwodami o maksymalnym prądzie obciążenia 16 A w kategorii AC-1. Szerokość 1 modułu (18 mm) pozwala oszczędzić miejsce w rozdzielnicy.

• Pamięć stanu po zaniku zasilania: po powrocie napięcia przekaźnik automatycznie przywraca ostatnią pozycję styku, co eliminuje konieczność ręcznego przełączania i zwiększa komfort użytkowania.
• Maksymalny prąd obciążenia AC-1 16 A: pozwala bezpiecznie przełączać obwody oświetleniowe oraz nisko-prądowe odbiorniki grzewcze bez ryzyka przegrzania styków.
• Współpraca z przyciskami podświetlanymi: prąd impulsu sterującego jest mniejszy niż 5 mA, co umożliwia stosowanie przycisków z diodą LED bez dodatkowych rezystorów.
• Szerokość 1 modułu (18 mm): kompaktowa obudowa pozwala zaoszczędzić miejsce na szynie TH35 i ułatwia projektowanie rozdzielnic.
• Elektroniczny przekaźnik bistabilny: przełącza stan wyjścia na każdy impuls sterujący, zapewniając bezgłośną pracę i długą żywotność w porównaniu z tradycyjnymi rozwiązaniami stykowymi.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami, w tym z normą PN-IEC 60364.

Zastosowanie

Przekaźnik bistabilny BIS-411M znajduje zastosowanie wszędzie tam, gdzie potrzebne jest załączanie i wyłączanie odbiornika z wielu punktów sterowania. Dzięki pamięci stanu idealnie sprawdza się w systemach wymagających odtworzenia ustawień po zaniku napięcia.

• Sterowanie oświetleniem z kilku niezależnych przycisków (połączonych równolegle) – typowy układ schodowy lub krzyżowy.
• Impulsowe sterowanie stycznikami lub przekaźnikami w szafach automatyki i układach PLC.
• Sygnalizacja stanów urządzeń w panelach sterowniczych – bistabilny sygnał włączenia/wyłączenia.
• Automatyka budynkowa – załączanie wentylacji, żaluzji lub innych urządzeń na podstawie impulsów z przycisków lub czujników.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekaźnik instaluje się na szynie montażowej TH35 (35 mm). Przyłącze wykonaj za pomocą zacisków śrubowych – maksymalny przekrój przewodu to 2,5 mm², a zalecany moment dokręcający wynosi 0,4 Nm. Przekrój przewodów dobierz do spodziewanego prądu obciążenia zgodnie z normami.

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi LED? Tak, prąd impulsu sterującego wynosi mniej niż 5 mA, co pozwala na stosowanie podświetlanych przycisków bez dodatkowych elementów ograniczających.
• Jaki jest stopień ochrony przekaźnika? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm – typowy dla aparatury montowanej w rozdzielnicach wewnątrz budynków.
• Czy przekaźnik zapamiętuje stan po zaniku napięcia? Tak, funkcja pamięci stanu (ang. memory) zapewnia odtworzenie ostatniego położenia styku po powrocie zasilania, bez konieczności ponownego przełączania.
