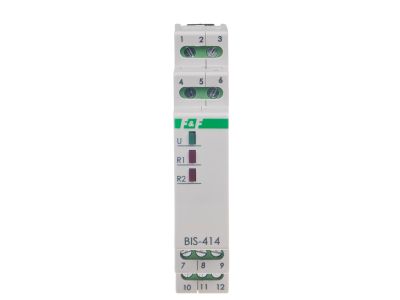

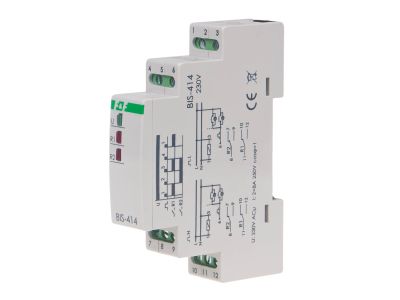

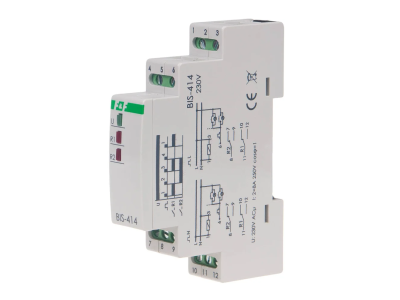

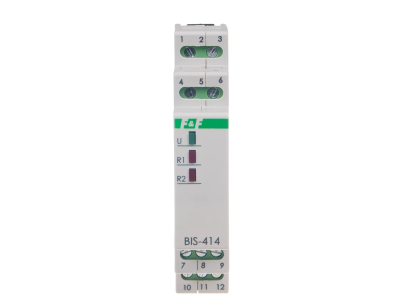

Przekaźnik bistabilny sekwencyjny BIS-414 230V/16A 2× 1NO/NC na szynę DIN | BIS-414 F&F

Opis i Kluczowe Cechy

Przekaźnik bistabilny sekwencyjny BIS-414 marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o efektywnym zarządzaniu dwoma niezależnymi obwodami odbiorczymi. Urządzenie pracuje w tzw. trybie świecznikowym, co oznacza, że za pomocą jednego impulsu sterującego wysyłanego z przycisków dzwonkowych, użytkownik może przełączać sekwencje załączenia styków. Wyposażony w dwa kanały o maksymalnym prądzie obciążenia AC-1 wynoszącym 16 A każdy, przekaźnik ten pozwala na bezpieczne sterowanie znacznymi mocami oświetleniowymi lub innymi odbiornikami energii elektrycznej.

• Konfiguracja styków: Urządzenie posiada dwa styki przełączne (2 × NO/NC) z pełną separacją galwaniczną, co zwiększa elastyczność projektową instalacji.
• Szeroki zakres zasilania: Przekaźnik pracuje stabilnie w zakresie napięć od 165 do 265 V AC, co czyni go odpornym na wahania parametrów sieci.
• Współpraca z przyciskami podświetlanymi: Dzięki niskiemu prądowi impulsu sterującego (poniżej 5 mA), urządzenie bezproblemowo współpracuje z wieloma przyciskami wyposażonymi w neonówki lub diody LED.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,7 W minimalizuje straty energii w rozdzielnicy.
• Kompaktowa obudowa: Szerokość jednego modułu (18 mm) pozwala na znaczną oszczędność miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Przekaźnik BIS-414 znajduje szerokie zastosowanie w nowoczesnych instalacjach budynkowych oraz przemysłowych. Jest idealnym rozwiązaniem do sterowania oświetleniem w dużych pomieszczeniach, korytarzach czy salonach, gdzie wymagane jest sekwencyjne załączanie grup lamp (np. żyrandoli wieloramiennych) z wielu punktów sterujących. Dzięki separacji styków, może być również wykorzystywany do sterowania urządzeniami o różnych potencjałach zasilania, działając jako element wykonawczy w układach automatyki.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH-35 (35 mm). Przyłącze elektryczne realizowane jest za pomocą solidnych zacisków śrubowych, które obsługują przewody o przekroju znamionowym do 2,5 mm². Przekrój ten zapewnia stabilne połączenie i minimalizuje rezystancję styku. Podczas dokręcania śrub należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisku przy jednoczesnym zapewnieniu trwałego kontaktu elektrycznego. Ze względu na brak pamięci stanu po zaniku zasilania, po powrocie napięcia przekaźnik zawsze powróci do stanu wyjściowego (wyłączony).

FAQ

• Czy przekaźnik BIS-414 zapamiętuje stan po awarii zasilania? Nie, urządzenie nie posiada pamięci stanu. Po zaniku i ponownym pojawieniu się napięcia zasilającego, oba kanały pozostaną w stanie wyłączonym.
• Jaka jest sekwencja przełączania styków? Urządzenie realizuje cykl: oba wyłączone -> sekcja 1 załączona -> sekcja 2 załączona -> obie sekcje załączone -> oba wyłączone.
• Czy mogę podłączyć przyciski z podświetleniem? Tak, przekaźnik jest w pełni kompatybilny z przyciskami podświetlanymi, o ile łączny prąd podświetlenia nie zakłóca pracy wejścia sterującego.
• Jakie jest opóźnienie zadziałania urządzenia? Przekaźnik reaguje na impuls sterujący z opóźnieniem rzędu 0,1 do 0,2 sekundy, co eliminuje ryzyko przypadkowych przełączeń wywołanych zakłóceniami.
