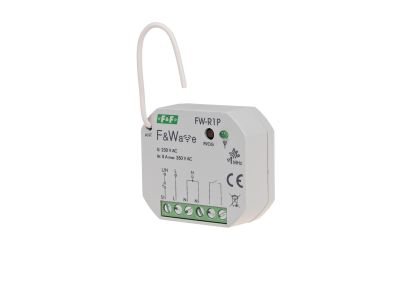

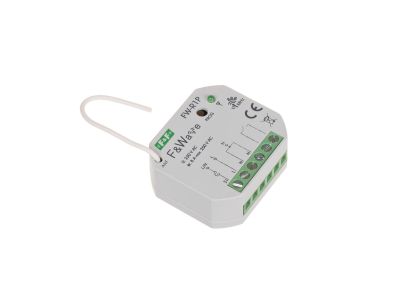

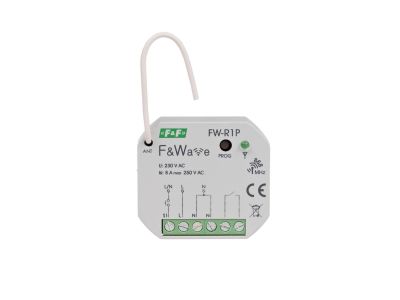

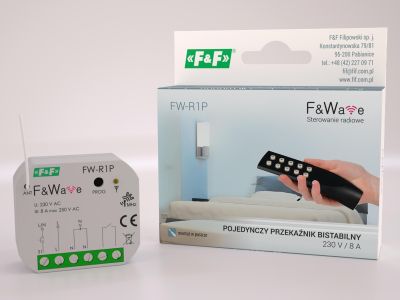

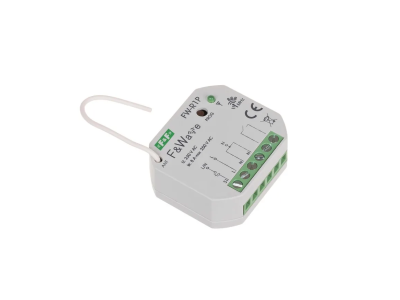

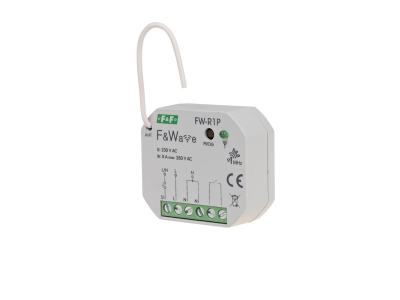

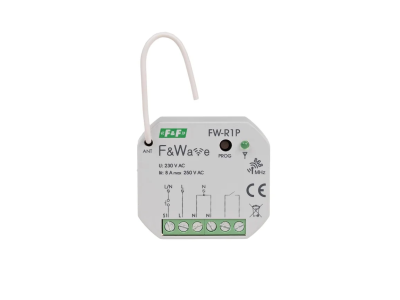

Przekaźnik bistabilny radiowy pojedynczy FW-R1P 85-265V AC/DC montaż podtynkowy | FW-R1P F&F

Opis i Kluczowe Cechy

Przekaźnik bistabilny radiowy FW-R1P to zaawansowany element wykonawczy systemu F&Wave, zaprojektowany z myślą o nowoczesnych instalacjach automatyki budynkowej. Urządzenie charakteryzuje się szerokim zakresem napięcia zasilania od 85 do 265 V AC/DC, co zapewnia wyjątkową uniwersalność i stabilność pracy w różnych warunkach sieciowych. Wyposażony w jeden kanał sterujący, przekaźnik oferuje separowany styk wyjściowy typu NO o obciążalności 8 A (AC-1) przy napięciu 250 V, co pozwala na bezpośrednie sterowanie oświetleniem lub innymi odbiornikami o mocy do 2000 VA.

• Komunikacja radiowa: Praca na częstotliwości 868 MHz gwarantuje wysoką odporność na zakłócenia oraz stabilny zasięg.
• Retransmisja sygnału: Funkcja retransmisji rozkazów pozwala na znaczne zwiększenie zasięgu systemu poprzez przekazywanie sygnału między odbiornikami.
• Wielopunktowe sterowanie: Możliwość powiązania do 8 różnych nadajników z jednym odbiornikiem FW-R1P.
• Energooszczędność: Bardzo niski pobór mocy, wynoszący zaledwie 0,25 W w trybie czuwania oraz 0,6 W podczas pracy, minimalizuje koszty eksploatacji.
• Bezpieczeństwo: Wbudowane elektroniczne zabezpieczenie termiczne chroni urządzenie przed skutkami nadmiernego obciążenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do montażu wewnątrz pomieszczeń, w miejscach suchych. Zastosowane zaciski śrubowe o przekroju znamionowym 2,5 mm² zapewniają trwałe i bezpieczne połączenie elektryczne, minimalizując ryzyko przegrzania styków przy maksymalnym obciążeniu 8 A.

Zastosowanie

Przekaźnik FW-R1P znajduje szerokie zastosowanie w instalacjach domowych i komercyjnych. Jest idealnym rozwiązaniem do zdalnego sterowania oświetleniem, systemami wentylacji czy innymi urządzeniami elektrycznymi. Dzięki funkcji sterowania lokalnego, użytkownik może podłączyć tradycyjny przycisk monostabilny (np. dzwonkowy), co pozwala na równoległe sterowanie radiowe i przewodowe. Jest to szczególnie przydatne w modernizowanych obiektach, gdzie chcemy dodać funkcje inteligentnego domu bez konieczności kucia ścian pod nowe okablowanie.

Wskazówki Montażowe

Urządzenie jest dedykowane do montażu w puszce podtynkowej o średnicy Ø60. Niewielkie wymiary obudowy (43 mm x 48 mm x 20 mm) pozwalają na wygodne umieszczenie przekaźnika pod osprzętem elektroinstalacyjnym. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Przekrój przewodów: Przyłącze wykonane za pomocą zacisków śrubowych obsługuje przewody o przekroju do 2,5 mm², co pozwala na stabilne przesyłanie energii.
• Moment dokręcania: Zalecany moment dokręcania śrub wynosi 0,4 Nm, co gwarantuje optymalny docisk bez ryzyka uszkodzenia gwintu.
• Sygnał sterujący: Wejście sterownicze akceptuje sygnał L lub N, co ułatwia integrację z istniejącą instalacją elektryczną.
• Temperatura pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +65°C.

FAQ

1. Czy przekaźnik FW-R1P może współpracować z dowolnym pilotem?
Urządzenie współpracuje dedykowanie z nadajnikami systemu F&Wave produkcji F&F.

2. Co się stanie w przypadku przegrzania urządzenia?
Przekaźnik posiada wbudowane zabezpieczenie termiczne, które odłączy obciążenie w sytuacji wykrycia niebezpiecznego wzrostu temperatury, chroniąc moduł przed trwałym uszkodzeniem.

3. Czy mogę sterować jednym przekaźnikiem z kilku miejsc?
Tak, do jednego odbiornika FW-R1P można przypisać do 8 różnych nadajników radiowych, a dodatkowo sterować nim lokalnie za pomocą przycisku przewodowego.
