Przekaźnik bistabilny radiowy pojedynczy FW-R1D 85-265V AC/DC montaż DIN | FW-R1D F&F

Opis i Kluczowe Cechy

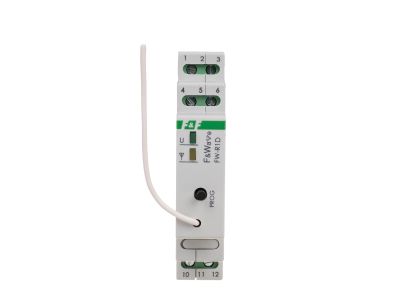

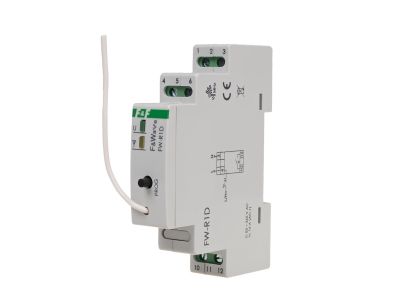

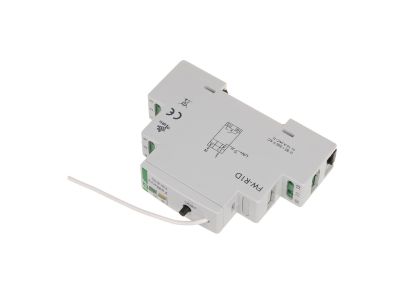

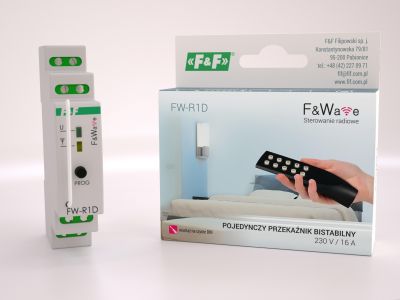

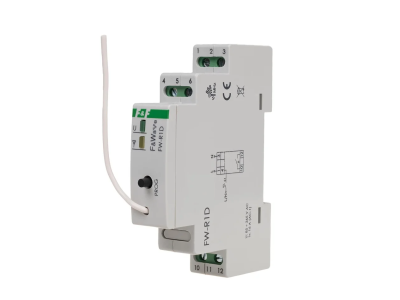

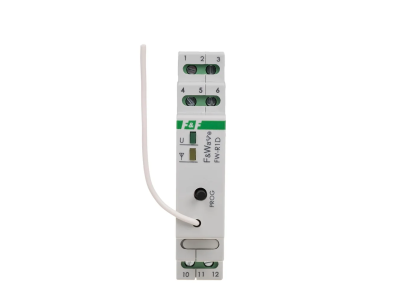

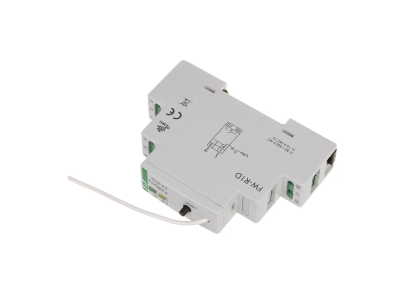

Przekaźnik bistabilny radiowy FW-R1D marki F&Wave to kompaktowe urządzenie przeznaczone do zdalnego i lokalnego sterowania odbiorami w instalacjach budynkowych. Zasilany napięciem uniwersalnym 85–265 V AC/DC zapewnia pracę w szerokim zakresie sieciowym, a obciążalność styku wyjściowego 16 A (AC-1) przy 250 V gwarantuje bezpieczne przełączanie nawet wymagających obciążeń. Dzięki obudowie o szerokości 1 modułu (18 mm) doskonale sprawdza się w rozdzielnicach o ograniczonej przestrzeni.

• Separowany styk NO o obciążalności 16 A (AC-1): umożliwia bezpieczne sterowanie oświetleniem, wentylatorami, napędami i innymi odbiorami o znacznym prądzie rozruchowym bez ryzyka przegrzania styków.
• Zasilanie 85–265 V AC/DC: uniwersalny zakres napięcia pozwala na bezproblemową integrację z dowolną siecią zasilającą – zarówno AC, jak i DC – bez konieczności stosowania dodatkowych konwerterów.
• Współpraca z maksymalnie 8 nadajnikami F&Wave: elastyczne sterowanie z wielu punktów (piloty, centrale) umożliwia wygodną obsługę nawet w dużych domach czy biurach.
• Sterowanie lokalne przyciskiem monostabilnym: możliwość bezpośredniego załączania/wyłączania przekaźnika z dowolnego przycisku dzwonkowego bez konieczności ingerencji w instalację radiową.
• Wbudowane elektroniczne zabezpieczenie termiczne: chroni przekaźnik przed uszkodzeniem w przypadku przeciążenia i zwarć, podnosząc bezpieczeństwo eksploatacji oraz żywotność urządzenia.
• Retransmisja rozkazów z nadajnika: funkcja zwiększa zasięg sieci radiowej, umożliwiając niezawodną komunikację w większych obiektach.
• Niewielki pobór mocy w czuwaniu (0,25 W) i pracy (0,6 W): minimalizuje koszty eksploatacji i obciążenie sieci.

Zgodność z Normami

Przekaźnik FW-R1D został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodne z zaleceniami producenta gwarantują bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Dzięki połączeniu sterowania radiowego, lokalnego przyciskiem oraz wysokiej obciążalności styku, przekaźnik FW-R1D znajduje szerokie zastosowanie w inteligentnych instalacjach budynkowych i automatyce mieszkaniowej.

• Zdalne załączanie i wyłączanie oświetlenia w domu, biurze, magazynie – sterowane pilotami F&Wave.
• Wysyłanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC w układach automatyki budynkowej.
• Sterowanie odbiorami dużej mocy (silniki, pompy, klimatyzatory) z poziomu przycisku monostabilnego lub nadajnika.
• Tworzenie rozległych sieci radiowych z funkcją retransmisji do sterowania urządzeniami oddalonymi od głównego nadajnika.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem instalacji bezwzględnie odłącz napięcie we wszystkich biegunach zasilania.

Urządzenie przeznaczone jest do montażu na szynie TH35 (35 mm) w rozdzielnicy o stopniu ochrony co najmniej IP20. Podczas zaciskania przewodów w zaciskach śrubowych należy stosować moment dokręcający 0,4 Nm oraz przewody o maksymalnym przekroju 2,5 mm². Dobór przekroju przewodów musi być zgodny z wartością prądu obciążenia i obowiązującymi przepisami.

FAQ

• Jakie jest napięcie zasilania przekaźnika FW-R1D? Urządzenie pracuje w zakresie 85–265 V AC/DC, co pozwala na stosowanie zarówno w sieciach 230 V AC, jak i typowych instalacjach DC.
• Ile nadajników można zsynchronizować z jednym przekaźnikiem? Przekaźnik współpracuje z maksymalnie 8 nadajnikami zdalnego sterowania F&Wave, umożliwiając sterowanie z wielu punktów.
• Jaki jest stopień ochrony obudowy? Obudowa przekaźnika posiada stopień ochrony IP20, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12 mm. Urządzenie należy instalować w rozdzielnicy o wyższym IP lub w suchym pomieszczeniu.
