Przekaźnik bistabilny radiowy podwójny FW-R2D 85-265V AC/DC montaż DIN | FW-R2D F&F

Opis i Kluczowe Cechy

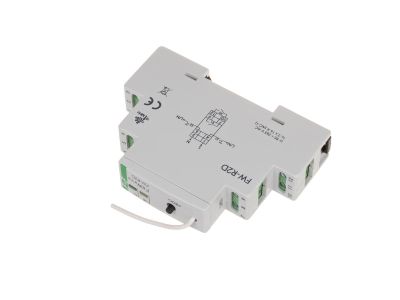

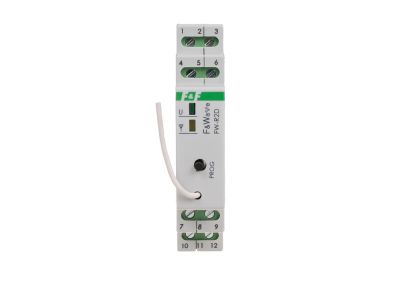

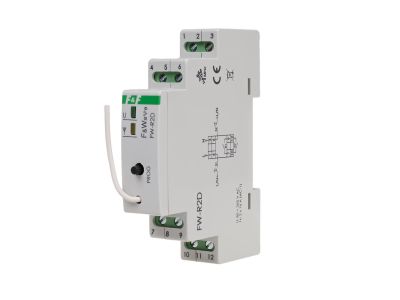

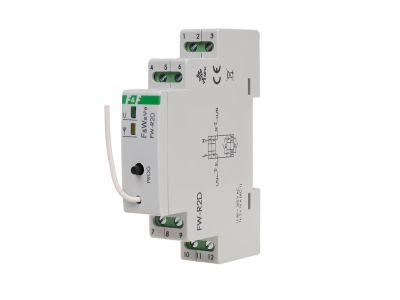

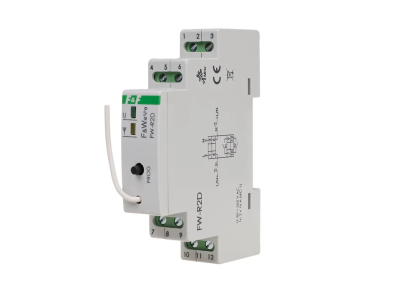

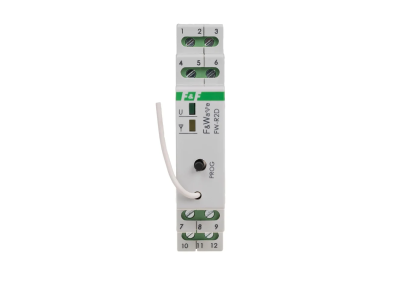

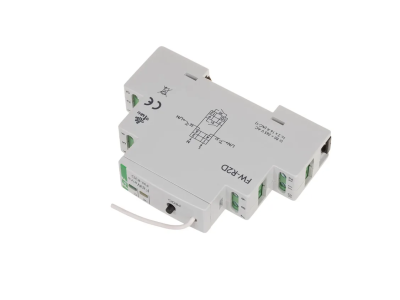

Przekaźnik bistabilny radiowy podwójny FW-R2D produkcji F&Wave to zaawansowane urządzenie przeznaczone do zdalnego i lokalnego sterowania dwoma niezależnymi obwodami. Urządzenie zasilane jest napięciem w szerokim zakresie 85–265 V AC/DC, co pozwala na pracę w różnych instalacjach bez konieczności stosowania dodatkowych zasilaczy. Dzięki dwóm separowanym stykom NO o obciążalności 2 x 16 A (AC-1) każdy kanał może bezpiecznie przełączać odbiorniki o znacznym poborze mocy. Kompaktowa obudowa o szerokości 1 modułu (18 mm) oszczędza miejsce w rozdzielnicy.

• Podwójny przekaźnik bistabilny: Dwa niezależne styki NO umożliwiają oddzielne sterowanie dwoma obwodami – idealne do oświetlenia, rolet lub innych odbiorników.
• Szeroki zakres napięcia zasilania (85–265 V AC/DC): Zastosowanie uniwersalnego zasilacza pozwala na instalację w sieciach 110 V oraz 230 V bez modyfikacji.
• Obciążalność wyjścia 2 x 16 A (AC-1): Wysoka obciążalność każdego kanału zapewnia bezpieczną pracę z odbiornikami o znacznym prądzie, minimalizując ryzyko przegrzania styków.
• Sterowanie radiowe 868 MHz: Współpraca z nadajnikami F&Wave (do 8 nadajników) umożliwia wygodne zdalne załączanie i wyłączanie, a także retransmisję rozkazów zwiększającą zasięg.
• Dwa wejścia sterowania lokalnego: Możliwość podłączenia dowolnych przycisków monostabilnych (np. dzwonkowych) do bezpośredniej kontroli każdego przekaźnika bez konieczności używania pilota.
• Wbudowane zabezpieczenie termiczne: Elektroniczna ochrona przed nadmiernym obciążeniem zapobiega uszkodzeniu przekaźnika w przypadku przeciążenia lub zwarcia.
• Niski pobór mocy (0,25 W czuwanie / 1 W praca): Ekstremalnie niskie zużycie energii w trybie gotowości obniża koszty eksploatacji i minimalizuje straty ciepła w rozdzielnicy.

Zgodność z Normami

Przekaźnik FW-R2D został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE oraz deklarację zgodności producenta. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach, w zamkniętych rozdzielnicach. Urządzenie przeznaczone jest do montażu na szynie DIN TH35.

Zastosowanie

Podwójny przekaźnik bistabilny FW-R2D znajduje zastosowanie w instalacjach inteligentnego budynku, systemach sterowania oświetleniem, roletami oraz innymi odbiornikami wymagającymi dwustanowego załączania. Dzięki funkcji radiowej idealnie sprawdza się w modernizacjach bez konieczności kucia ścian.

• Zdalne sterowanie oświetleniem w domach, biurach i obiektach użyteczności publicznej z użyciem nadajników F&Wave.
• Sterowanie roletami, markizami i bramami – dwa kanały pozwalają na niezależne wyzwalanie kierunku (góra/dół) po odpowiednim zaprogramowaniu.
• Lokalne załączanie odbiorników za pomocą przycisków monostabilnych – np. w korytarzach lub pomieszczeniach, gdzie pilot nie jest wygodny.
• Systemy automatyki budynkowej wymagające retransmisji sygnału w celu zwiększenia zasięgu radiowego w dużych obiektach.

Wskazówki Montażowe

Montaż przekaźnika FW-R2D może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (grupa 1), z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia – zalecany przekrój do 2,5 mm² dla zacisków śrubowych. Moment dokręcający zacisków wynosi 0,4 Nm – stosuj dynamometryczny wkrętak, aby uniknąć uszkodzenia styków. Nie przekraczaj obciążalności wyjść i temperatury pracy (-25 ÷ 65°C). Po podłączeniu sprawdź poprawność działania wszystkich kanałów.

FAQ

• Czy przekaźnik FW-R2D wymaga dedykowanego nadajnika? Przekaźnik współpracuje z nadajnikami zdalnego sterowania z rodziny F&Wave (częstotliwość 868 MHz). Możliwe jest zaprogramowanie do 8 nadajników do sterowania obydwoma kanałami.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony IP20 – oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm (np. palce). Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy.
• Czy można sterować przekaźnikiem lokalnie bez pilota? Tak, każde wejście sterownicze (2 szt.) umożliwia podłączenie dowolnego przycisku monostabilnego (sygnał L lub N). Naciśnięcie przycisku powoduje przełączenie stanu odpowiedniego kanału – bistabilne (każde naciśnięcie zmienia stan na przeciwny).
