Przekaźnik bistabilny p/t BIS-402 1×NO/NC 230VAC/10A | BIS-402 F&F

Opis i Kluczowe Cechy

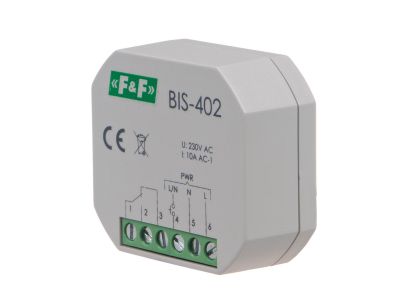

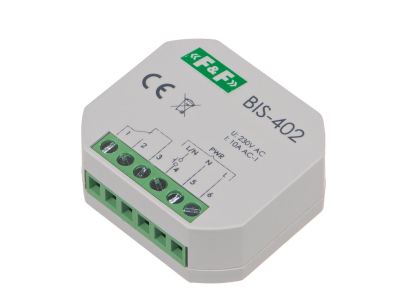

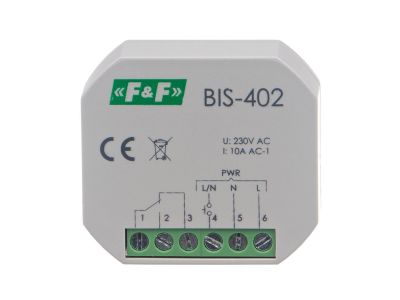

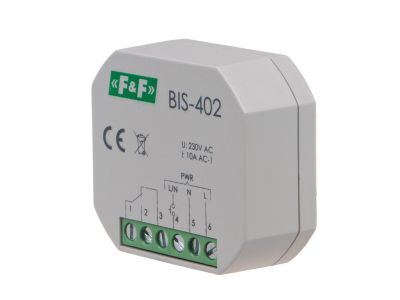

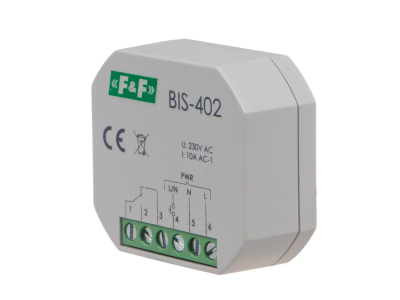

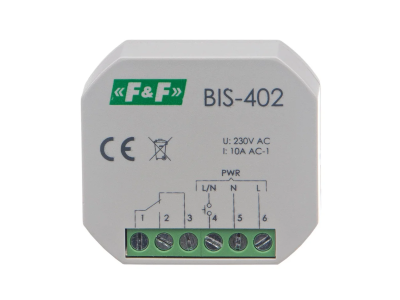

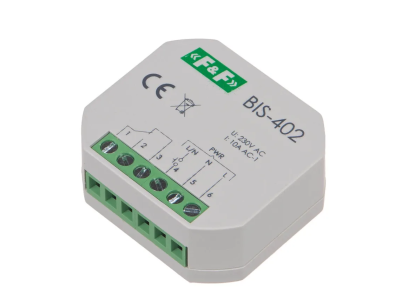

Elektroniczny przekaźnik bistabilny BIS-402 marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o efektywnym zarządzaniu oświetleniem oraz innymi odbiornikami energii elektrycznej w instalacjach domowych i przemysłowych. Urządzenie pozwala na załączanie i wyłączanie odbiornika z wielu różnych punktów za pomocą równolegle połączonych przycisków sterujących (dzwonkowych), co eliminuje konieczność stosowania skomplikowanych układów schodowych i krzyżowych.

• Wysoka wydajność prądowa: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 10 A, co pozwala na bezpośrednie sterowanie znacznymi obciążeniami rezystancyjnymi.
• Uniwersalna konfiguracja styków: Urządzenie wyposażone jest w jeden styk przełączny (1 × NO/NC), co zwiększa elastyczność projektowania układów automatyki.
• Separacja styku: Zastosowana separacja galwaniczna styku wyjściowego podnosi poziom bezpieczeństwa i pozwala na separację obwodów sterowania od obwodów wykonawczych.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,4 W sprawia, że przekaźnik jest urządzeniem wyjątkowo ekonomicznym w długofalowej eksploatacji.
• Szeroki zakres napięcia zasilania: Urządzenie pracuje stabilnie w zakresie od 165 do 265 V AC, co gwarantuje niezawodność nawet przy wahaniach napięcia w sieci.

Zgodność z Normami

Przekaźnik BIS-402 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz budynków, w miejscach nie narażonych na bezpośrednie działanie wilgoci. Urządzenie charakteryzuje się precyzyjnym czasem zadziałania w przedziale 0,1 ÷ 0,2 s, co zapobiega przypadkowym przełączeniom i zapewnia płynną pracę systemu.

Zastosowanie

Głównym obszarem zastosowania przekaźnika BIS-402 jest sterowanie oświetleniem w ciągach komunikacyjnych, takich jak klatki schodowe, korytarze czy hale magazynowe. Dzięki możliwości podłączenia wielu przycisków sterujących, idealnie sprawdza się w:

• Inteligentnych instalacjach budynkowych do centralnego zarządzania punktami świetlnymi.
• Systemach automatyki domowej, gdzie wymagane jest sterowanie jednym urządzeniem z wielu lokalizacji.
• Układach sterowania wentylacją lub innymi odbiornikami o charakterze rezystancyjnym, nieprzekraczającymi prądu 10 A.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik BIS-402 jest dedykowany do montażu w puszce podtynkowej o średnicy Ø60 mm, co ułatwia modernizację istniejących instalacji. Kompaktowe wymiary (średnica Ø54 mm i wysokość 20 mm) pozwalają na wygodne umieszczenie modułu pod osprzętem elektroinstalacyjnym.

• Przyłącze: Zastosowano solidne zaciski śrubowe o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewne osadzenie przewodów.
• Moment dokręcania: Zalecany moment dokręcania śrub wynosi 0,4 Nm, co zapewnia optymalny styk elektryczny bez ryzyka uszkodzenia zacisku.
• Temperatura pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C.
• Uwaga: Model BIS-402 nie współpracuje z przyciskami podświetlanymi (prąd impulsu sterującego musi być mniejszy niż 1 mA).

FAQ

1. Czy przekaźnik BIS-402 zapamiętuje stan po zaniku napięcia?
Nie, urządzenie nie posiada pamięci stanu po zaniku zasilania. Po powrocie napięcia przekaźnik pozostanie w stanie wyłączonym.

2. Czy mogę użyć przycisków z podświetleniem neonowym?
Producent nie zaleca współpracy z przyciskami podświetlanymi, ponieważ prąd płynący przez podświetlenie może powodować błędne wyzwalanie przekaźnika.

3. Jakie jest maksymalne obciążenie dla tego modelu?
Maksymalny prąd obciążenia dla kategorii AC-1 wynosi 10 A przy napięciu 230 V AC.
