Przekaźnik bistabilny, na szynę DIN, z przekaźnikiem inrush 160A/20ms 24V | BIS-411-LED-24V F&F

Alternatywny kod produktu: BIS-411i-24V

Opis i Kluczowe Cechy

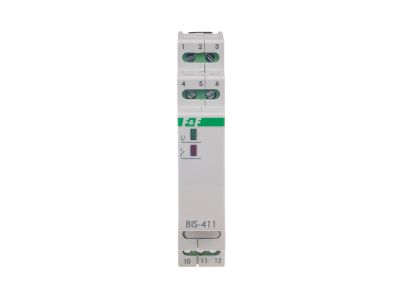

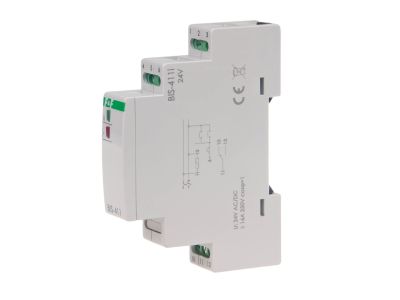

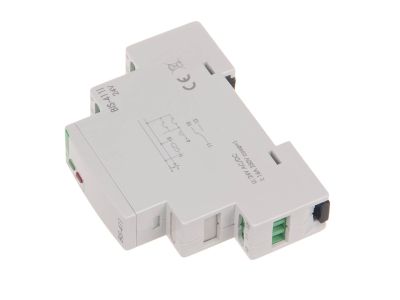

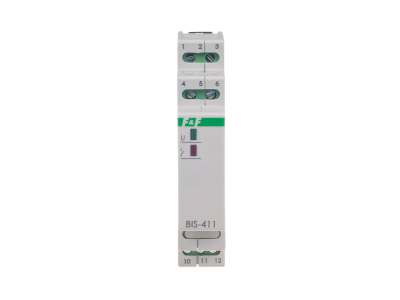

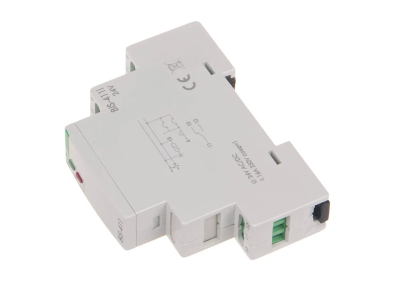

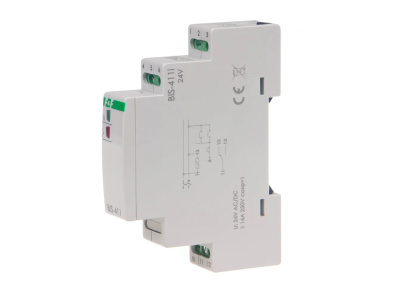

Przekaźnik bistabilny BIS-411-LED-24V (symbol BIS-411-LED-24V) na szynę DIN to elektroniczne urządzenie sterujące przeznaczone do załączania oświetlenia lub innych odbiorników z kilku punktów przy użyciu równolegle połączonych przycisków. Zasilanie 9÷30 V AC/DC oraz maksymalny prąd obciążenia AC-1 16 A (160 A/20 ms) czynią go uniwersalnym rozwiązaniem w instalacjach niskonapięciowych. Niskie zużycie energii (0,7 W) i kompaktowa budowa 1 modułu (18 mm) umożliwiają łatwy montaż w rozdzielnicach.

• Napięcie zasilania 9÷30 V AC/DC: Szeroki zakres zasilania pozwala na współpracę z różnymi źródłami niskiego napięcia, w tym zasilaczami LED i systemami automatyki.
• Maksymalny prąd obciążenia 16 A (160 A/20 ms): Wysoka odporność na prądy udarowe gwarantuje niezawodną pracę przy załączaniu odbiorników indukcyjnych.
• Konfiguracja styku 1×NO z separacją: Jednoczesna separacja styku zwiększa bezpieczeństwo instalacji, eliminując ryzyko zwarć.
• Sterowanie lokalne przyciskami: Pozwala na równoległe podłączenie kilku punktów sterowania bez konieczności stosowania skomplikowanych układów logicznych.
• Niskie zużycie energii 0,7 W: Oszczędność kosztów eksploatacji, szczególnie w systemach pracujących w trybie gotowości.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń niskonapięciowych oraz kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik bistabilny BIS-411-LED-24V znajduje zastosowanie w instalacjach sterowania oświetleniem, wentylacją, roletami oraz innymi odbiornikami, gdzie wymagane jest załączanie z kilku punktów.

• Sterowanie oświetleniem w pomieszczeniach biurowych, magazynach i halach produkcyjnych.
• Załączanie wentylatorów, klimatyzacji lub ogrzewania w systemach automatyki budynkowej.
• Układy sterowania roletami, markizami lub bramami garażowymi.
• Instalacje automatyki przemysłowej wymagające niezawodnego, niskonapięciowego sterowania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN 35 mm w rozdzielnicy, zachowując minimalne odstępy od innych elementów zgodnie z dokumentacją. Zaciski śrubowe 2,5 mm² pozwalają na podłączenie przewodów o odpowiednim przekroju. Moment dokręcający 0,4 Nm gwarantuje niezawodne połączenie. Przed podłączeniem zasilania należy upewnić się, że napięcie zasilające znajduje się w zakresie 9÷30 V AC/DC. Przekaźnik nie posiada pamięci stanu po zaniku zasilania – wymaga ręcznego powrotu do stanu pierwotnego.

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Nie – urządzenie nie obsługuje współpracy z przyciskami podświetlanymi.
• Czy przekaźnik ma pamięć stanu po zaniku zasilania? Nie – po zaniku zasilania przekaźnik powraca do stanu początkowego i wymaga ponownego sterowania.
• Jaki jest maksymalny prąd obciążenia AC-1? Maksymalny prąd ciągły wynosi 16 A, natomiast odporność na prądy udarowe sięga 160 A przez 20 ms.
