Przekaźnik bistabilny BIS-411B-LED, na szynę DIN, z przekaźnikiem inrush 16A (120A/20 ms) | BIS-411B-LED F&F

Opis i Kluczowe Cechy

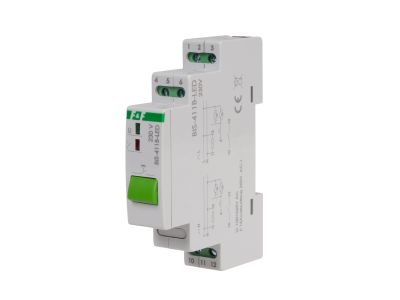

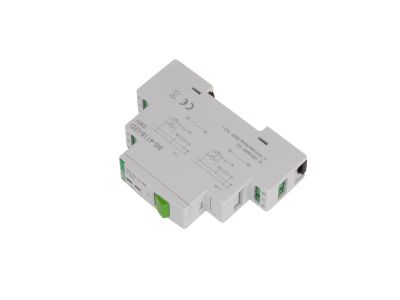

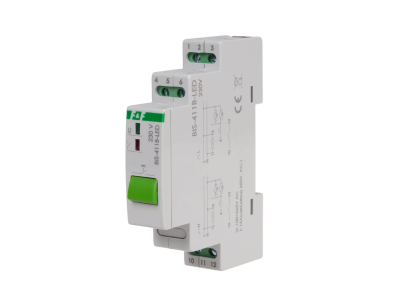

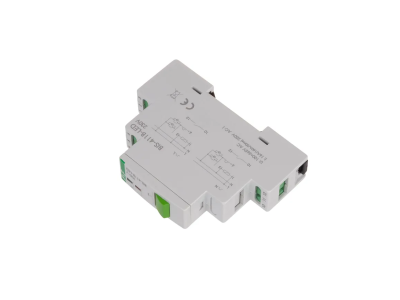

Przekaźnik bistabilny BIS-411B-LED marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o nowoczesnych instalacjach oświetleniowych. Kluczowym wyróżnikiem tego modelu jest zastosowanie specjalistycznego przekaźnika typu inrush, który charakteryzuje się wyjątkową odpornością na prądy udarowe. Urządzenie jest w stanie wytrzymać chwilowe przeciążenie rzędu 160 A w czasie 20 ms, co czyni go idealnym rozwiązaniem do sterowania odbiornikami o charakterze pojemnościowym, takimi jak nowoczesne źródła światła LED czy zasilacze impulsowe, które generują wysokie piki prądowe w momencie załączenia.

• Wysoka obciążalność: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 16 A, co pozwala na bezpieczne sterowanie znacznymi mocami odbiorników.
• Współpraca z przyciskami podświetlanymi: Prąd impulsu sterującego wynoszący mniej niż 5 mA umożliwia bezproblemową pracę z wieloma przyciskami wyposażonymi w neonówki lub diody LED bez ryzyka przypadkowego wyzwalania.
• Separacja styku: Zastosowanie separacji galwanicznej styku zwiększa bezpieczeństwo instalacji i pozwala na większą elastyczność w projektowaniu układów sterowania.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,7 W minimalizuje straty energii w rozdzielnicy.
• Kompaktowa obudowa: Szerokość wynosząca 18 mm (1 moduł) pozwala na optymalne wykorzystanie miejsca na szynie DIN.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami dotyczącymi aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. Przekaźnik pracuje stabilnie w szerokim zakresie napięć zasilania od 165 do 265 V AC, co zapewnia niezawodność nawet w sieciach o obniżonej jakości parametrów napięciowych.

Zastosowanie

BIS-411B-LED znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w układach sterowania oświetleniem korytarzy, klatek schodowych oraz dużych pomieszczeń, gdzie wymagane jest załączanie i wyłączanie światła z wielu niezależnych punktów. Dzięki wzmocnionemu stykowi, jest to dedykowane rozwiązanie do obwodów z dużą ilością opraw LED, które w tradycyjnych przekaźnikach mogłyby powodować sklejanie się styków.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik przeznaczony jest do montażu na standardowej szynie TH-35 (DIN). Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewne osadzenie przewodów. Podczas dokręcania zacisków należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia gniazd śrubowych przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C.

FAQ

• Czy przekaźnik zapamiętuje stan po zaniku napięcia? Nie, model BIS-411B-LED nie posiada pamięci stanu po zaniku zasilania, co oznacza, że po powrocie napięcia styk pozostanie w pozycji rozłączonej.

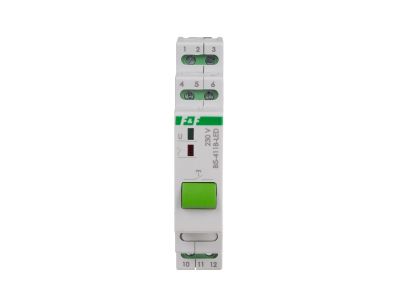

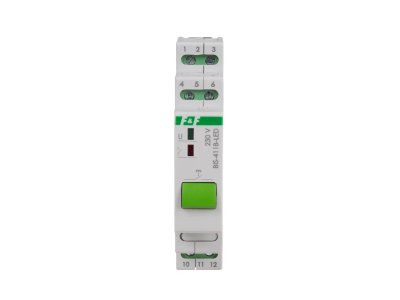

• Czy mogę sterować przekaźnikiem ręcznie? Tak, urządzenie wyposażone jest w przycisk na przednim panelu, który umożliwia lokalne sterowanie ręczne i testowanie obwodu.
• Jakie jest opóźnienie zadziałania? Przekaźnik reaguje z opóźnieniem rzędu 0,1 do 0,2 sekundy, co eliminuje wpływ drgań styków przycisków sterujących.
