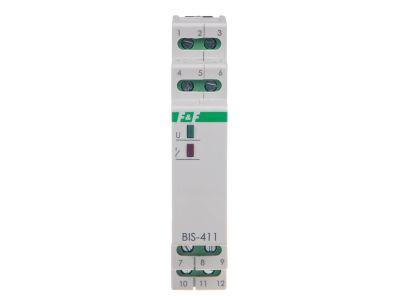

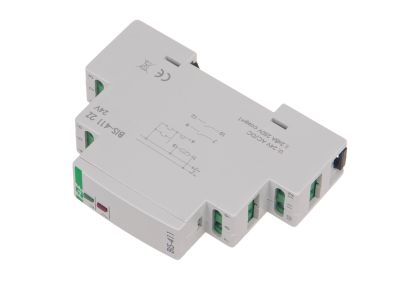

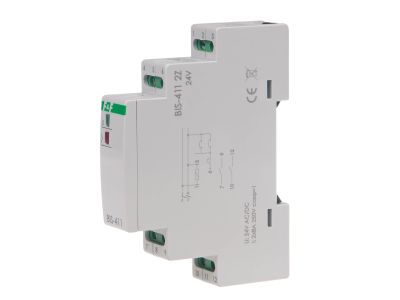

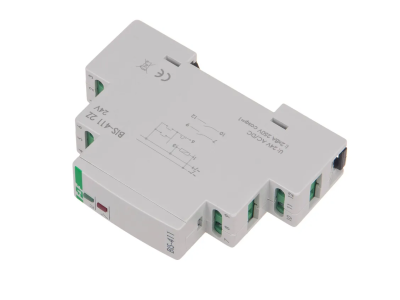

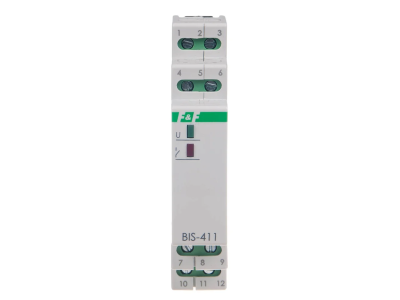

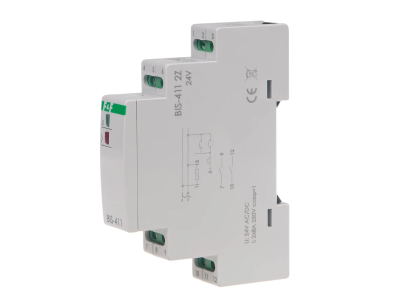

Przekaźnik bistabilny BIS-411-2Z-24V 24V/16A 2Z montaż na szynie DIN | BIS-411-2Z-24V F&F

Alternatywny kod produktu: BIS-411 2Z 24V

Opis i Kluczowe Cechy

Przekaźnik bistabilny BIS-411-2Z-24V to elektroniczny przekaźnik impulsowy przeznaczony do sterowania oświetleniem i innymi odbiornikami z wielu punktów. Wyposażony w dwa zestawy styków zwiernych (2Z) o prądzie znamionowym 16 A, umożliwia bezpieczne załączanie obciążeń w instalacjach niskiego napięcia. Napięcie sterowania wynosi 24 V DC. Montaż na szynie TH-35 w rozdzielnicy.

• Styki 2Z (dwa zwierne): Umożliwiają niezależne sterowanie dwoma obwodami lub zastosowanie w układzie wielopunktowym.
• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę przy obciążeniach oświetleniowych i małych silnikach, bez ryzyka przegrzania styków.
• Napięcie sterowania 24 V DC: Niskie napięcie bezpieczne, idealne do integracji z systemami automatyki i sterownikami PLC.
• Elektroniczna bistabilna praca: Każdy impuls przełącza stan styków, co umożliwia sterowanie z dowolnej liczby przycisków równoległych bez potrzeby stosowania dodatkowych przekaźników.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwy montaż w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury modułowej i posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne gwarantują bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik bistabilny BIS-411-2Z-24V znajduje zastosowanie wszędzie tam, gdzie wymagane jest załączanie oświetlenia z wielu punktów oraz w układach automatyki budynkowej.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych, holach – możliwość załączania/wyłączania z dowolnego przycisku.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w systemach automatyki.
• Załączanie wentylatorów, rolet, bram – wszędzie gdzie potrzebna jest pamięć stanu.
• Aplikacje w instalacjach inteligentnego budynku jako element wykonawczy.

Wskazówki Montażowe

Montaż przekaźnika BIS-411-2Z-24V powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH-35 w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia (max 16 A).

FAQ

• Czy przekaźnik jest podświetlany? Brak informacji o podświetleniu – produkt nie posiada wbudowanej diody sygnalizacyjnej. Stan styków można sprawdzić multimetrem.
• Jaki jest stopień ochrony? Producent nie podaje stopnia IP – jak większość aparatury modułowej, przeznaczony jest do montażu w rozdzielnicy z IP20 lub wyższym.
• Jak działa tryb bistabilny? Każdy impuls napięcia sterującego (np. z przycisku) zmienia stan styków: po pierwszym impulsie styki zwierają się, po drugim rozwierają – nie wymaga ciągłego podtrzymania napięcia.
