Przekaźnik bistabilny BIS-411-2Z 230V/2x(8A) 2×NO montaż na szynie DIN | BIS-411-2Z F&F

Alternatywny kod produktu: BIS-411 2Z

Opis i Kluczowe Cechy

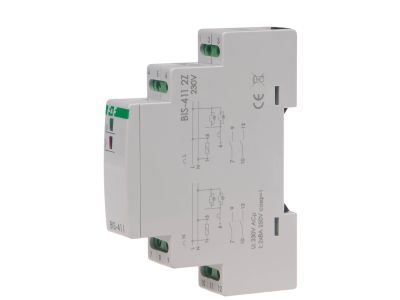

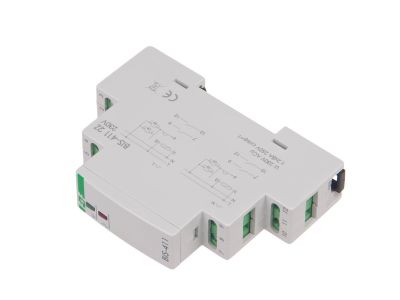

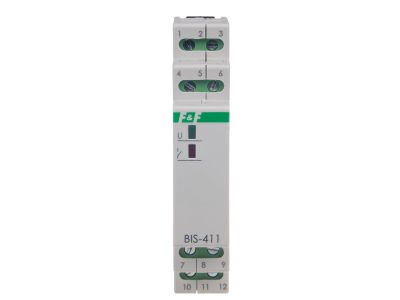

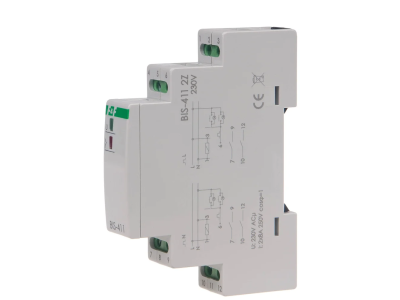

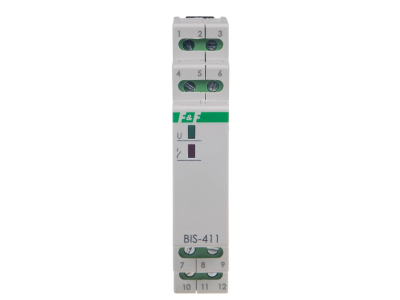

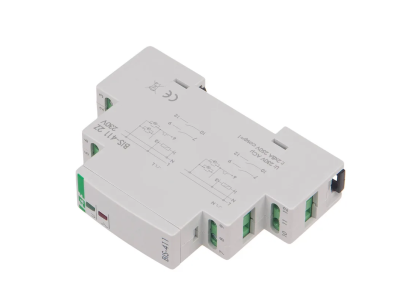

Przekaźnik bistabilny BIS-411-2Z to elektroniczny element wykonawczy przeznaczony do montażu na szynie DIN 35 mm. Urządzenie wyposażono w dwa niezależne styki zwierne (2×NO) o maksymalnym prądzie obciążenia 8 A (AC-1), co pozwala na bezpieczne załączanie obwodów oświetleniowych i innych odbiorników o charakterze rezystancyjnym. Napięcie zasilania przekaźnika wynosi 230 V AC (zakres 165÷265 V AC), a pobór mocy to zaledwie 0,7 W. Dzięki szerokości 1 modułu (18 mm) urządzenie zajmuje minimalną przestrzeń w rozdzielnicy.

• 2 × NO (dwa styki niezależne): Umożliwiają załączanie dwóch odrębnych obwodów tego samego lub różnych odbiorników, zwiększając elastyczność instalacji.
• Maksymalny prąd obciążenia AC-1 8 A: Gwarantuje pewną pracę przy obciążeniach rezystancyjnych bez ryzyka przegrzania styków.
• Szeroki zakres napięcia zasilania 165÷265 V AC: Zapewnia stabilne działanie nawet w sieciach o wahanym napięciu.
• Współpraca z przyciskami podświetlanymi (prąd impulsu <5 mA): Umożliwia stosowanie popularnych przycisków z diodą LED bez ryzyka fałszywych załączeń.
• Opóźnienie zadziałania 0,1÷0,2 s: Zapobiega niepożądanym przełączeniom przy krótkotrwałych zakłóceniach sieci.

Zgodność z Normami

Przekaźnik BIS-411-2Z został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony obudowy IP20 pozwala na bezpieczne użytkowanie w suchych pomieszczeniach wewnątrz rozdzielnic.

Zastosowanie

Elektroniczny przekaźnik bistabilny BIS-411-2Z umożliwia załączanie odbiorników z kilku niezależnych punktów sterowania za pomocą równolegle połączonych przycisków. Sprawdza się zarówno w instalacjach nowych, jak i modernizowanych.

• Sterowanie oświetleniem z wielu miejsc (korytarze, klatki schodowe, duże pomieszczenia).
• Wysyłanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC w systemach automatyki budynkowej.
• Zastosowanie w układach sygnalizacji (bramy, rolety) wymagających chwilowego załączenia.
• Realizacja funkcji włącz/wyłącz w instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i znajomość przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik mocuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przyłącze wykonuje się za pomocą zacisków śrubowych przystosowanych do przewodów o przekroju do 2,5 mm². Moment dokręcający wynosi 0,4 Nm – użyj kontrolowanego narzędzia, aby uniknąć uszkodzenia zacisku. Przekrój przewodów dobierz do spodziewanego obciążenia (maks. 8 A AC-1 na styk).

FAQ

• Czy przekaźnik nadaje się do współpracy z przyciskami podświetlanymi? Tak, prąd impulsu sterującego wynosi mniej niż 5 mA, dzięki czemu nawet przy wciśniętym przycisku z diodą LED nie dochodzi do fałszywego przełączenia. Urządzenie zostało zaprojektowane do pracy z typowymi przyciskami podświetlanymi.
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony obudowy to IP20. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12 mm, ale nie przed wilgocią. Urządzenie należy montować w suchej rozdzielnicy, z dala od bezpośredniego kontaktu z wodą.
• Czy przekaźnik pamięta stan po zaniku zasilania? Nie, przekaźnik BIS-411-2Z nie posiada pamięci stanu po zaniku napięcia. Po ponownym podaniu zasilania styki powracają do pozycji wyjściowej (wyłączone). W razie potrzeby podtrzymania stanu należy rozważyć zastosowanie modelu z pamięcią.
