Przekaźnik bistabilny BIS-410 p/t z wył. czasowym do podśw. przycisków Un=100-265V AC P=2000W | BIS-410 F&F

Opis i Kluczowe Cechy

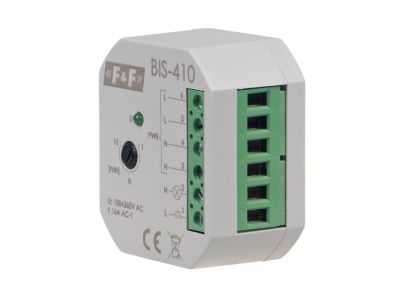

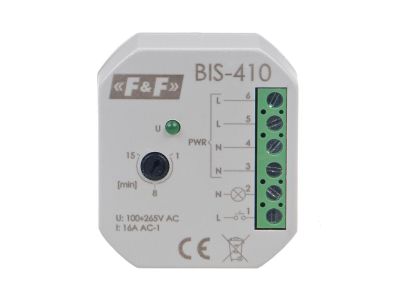

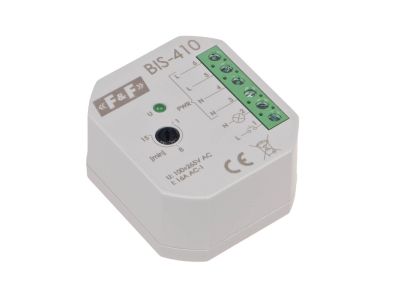

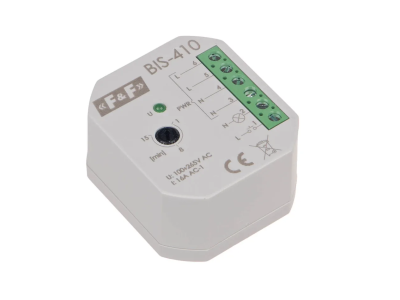

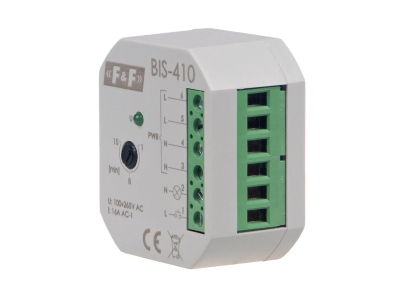

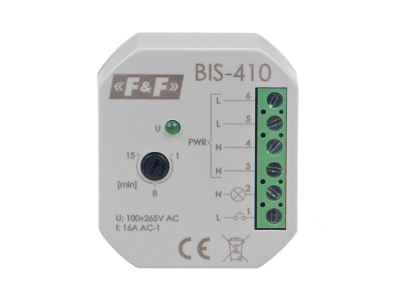

Przekaźnik bistabilny BIS-410 to elektroniczne urządzenie sterujące przeznaczone do montażu w puszce podtynkowej Ø60. Wyposażony w jeden styk normalnie otwarty (1 × NO) o maksymalnym prądzie obciążenia 16 A w kategorii AC-1, co pozwala na bezpieczne załączanie odbiorników o znacznym obciążeniu, takich jak oświetlenie czy małe silniki. Urządzenie współpracuje z przyciskami podświetlanymi i umożliwia wygodne sterowanie z wielu punktów. Szerokość modułu wynosi 48×43 mm.

• Prąd obciążenia 16 A AC-1: Gwarantuje niezawodną pracę w obwodach o dużym poborze mocy, minimalizując ryzyko przegrzania styków.
• Wyłącznik czasowy 1÷15 min: Pozwala zaprogramować automatyczne wyłączenie odbiornika po zadanym czasie, co zwiększa komfort i oszczędność energii.
• Współpraca z przyciskami podświetlanymi: Dzięki prądowi impulsu sterującego poniżej 5 mA możliwe jest stosowanie nowoczesnych przycisków z diodami LED bez ryzyka fałszywego załączania.
• Funkcja załącz na czas: Umożliwia załączenie odbiornika na określony czas, np. dla oświetlenia korytarza lub schodów.
• Montaż w puszce podtynkowej Ø60: Kompaktowe wymiary (48×43×25 mm) ułatwiają instalację w standardowych puszkach elektroinstalacyjnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przekaźnik został zaprojektowany i wyprodukowany zgodnie z Dyrektywą Niskonapięciową (LVD) oraz Dyrektywą Kompatybilności Elektromagnetycznej (EMC), co gwarantuje bezpieczeństwo użytkowania i odporność na zakłócenia.

Zastosowanie

Przekaźnik bistabilny BIS-410 znajduje zastosowanie w instalacjach domowych, biurowych i przemysłowych, gdzie wymagane jest sterowanie oświetleniem z wielu punktów lub załączanie odbiorników z opóźnieniem czasowym.

• Sterowanie oświetleniem w korytarzach, schodach i pomieszczeniach z możliwością wyłącznika czasowego.
• Współpraca z przyciskami podświetlanymi w systemach automatyki budynkowej (np. przyciski z diodą LED).
• Załączanie wentylatorów, rolet lub innych urządzeń z funkcją opóźnienia wyłączenia.
• Zastosowanie w instalacjach, gdzie wymagana jest niska moc w stanie czuwania (pobór mocy 0,7 W).

Wskazówki Montażowe

Montaż przekaźnika BIS-410 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się w puszce podtynkowej Ø60 przy użyciu standardowych śrub. Zaciski śrubowe obsługują przewody o przekroju do 2,5 mm². Moment dokręcający wynosi 0,4 Nm – należy go przestrzegać, aby zapewnić prawidłowe połączenie elektryczne. Przekrój przewodów musi być dobrany do wartości prądu obciążenia (min. 1,5 mm² dla 16 A). Nie należy przekraczać maksymalnej temperatury pracy (+50°C).

FAQ

• Czy przekaźnik BIS-410 współpracuje z przyciskami podświetlanymi LED? Tak, prąd impulsu sterującego wynosi mniej niż 5 mA, co pozwala na bezpośrednie sterowanie za pomocą przycisków z diodą LED bez ryzyka fałszywego załączania lub przeciążenia.
• Jaki jest stopień ochrony urządzenia? Przekaźnik posiada stopień ochrony IP20, co oznacza, że jest chroniony przed dostępem do części niebezpiecznych palcami, ale nie jest odporny na wilgoć. Urządzenie przeznaczone jest do montażu wewnątrz budynków, w suchych pomieszczeniach.
• Czy przekaźnik ma pamięć stanu po zaniku napięcia? Nie, po zaniku i powrocie napięcia przekaźnik nie pamięta poprzedniego stanu – zawsze wraca do pozycji wyłączenia (otwarcia styku). Należy to uwzględnić w projekcie instalacji.
