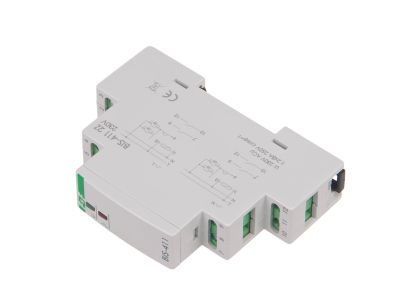

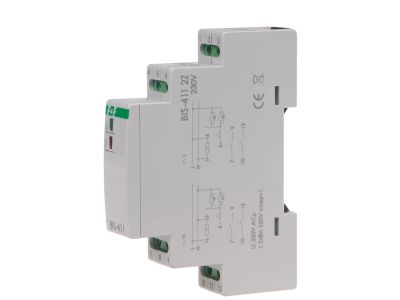

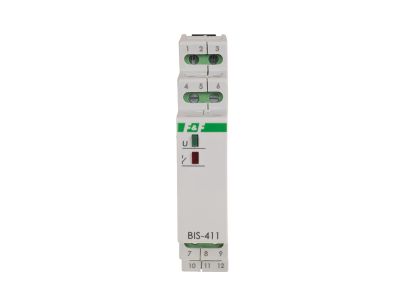

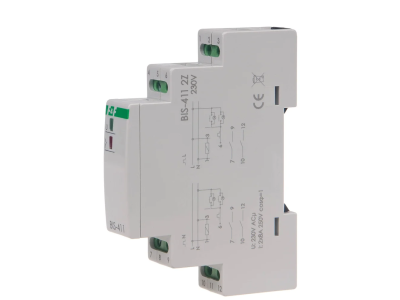

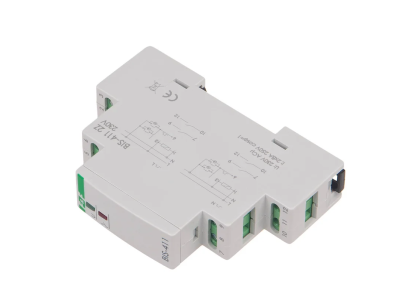

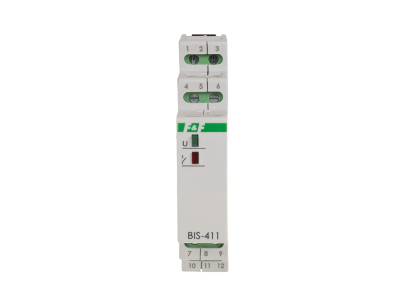

przekaźnik bistabilny 9-30 V AC/DC 1R+1Z, montaż na szynie DIN | BIS-411-1R1Z-24V F&F

Alternatywny kod produktu: BIS*411 1R1Z

Opis i Kluczowe Cechy

Przekaźnik bistabilny BIS-411-1R1Z-24V przeznaczony jest do sekwencyjnego załączania dwóch obwodów odbiorników za pomocą równolegle połączonych przycisków. Urządzenie zasilane napięciem 9-30 V AC/DC (nominalnie 24 V) oferuje dwa obwody o obciążalności 10 A każdy, w konfiguracji styków 1R+1Z. Montowany na szynie TH-35, doskonale sprawdza się w instalacjach wymagających zmiany stanu z wielu punktów sterowania.

• Napięcie sterowania 9-30 V AC/DC: uniwersalne zasilanie umożliwia współpracę z różnymi systemami niskonapięciowymi (np. 24 V AC/DC) bez dodatkowych przetwornic.
• Prąd obciążenia 2 × 10 A: bezpieczna praca przy obciążeniu do 10 A na każdy obwód, odpowiednia do oświetlenia, wentylatorów i innych odbiorników o umiarkowanej mocy.
• Konfiguracja styków 1R+1Z: jeden styk rozwierny i jeden zwierny umożliwiają realizację funkcji sekwencyjnego przełączania dwóch niezależnych gałęzi.
• Funkcja sekwencyjna: każdy impuls z przycisku sterującego przełącza między dwoma obwodami w ustalonej kolejności – idealne do sterowania oświetleniem schodowym, korytarzowym lub tarasowym.
• Montaż na szynie TH-35: standard DIN zapewnia szybki i pewny montaż w rozdzielnicy, oszczędzając miejsce i czas instalacji.

Zgodność z Normami

Przekaźnik bistabilny BIS-411-1R1Z-24V jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo, niezawodność i jakość wykonania.

Zastosowanie

Przekaźnik BIS-411-1R1Z-24V przeznaczony jest do sterowania obwodami oświetleniowymi lub innymi odbiornikami w instalacjach niskiego napięcia. Dzięki funkcji sekwencyjnej umożliwia załączanie dwóch odbiorników w odpowiedniej kolejności z wielu punktów sterowania, co upraszcza okablowanie i zwiększa komfort użytkowania.

• Sterowanie oświetleniem schodów, korytarzy i korytarzy z kilku niezależnych przycisków.
• Załączanie dwóch grup odbiorników (np. lampy i wentylator) w żądanej sekwencji.
• Impulsowe sterowanie stycznikami lub przekaźnikami w automatyce budynkowej.
• Realizacja bistabilnego przełączania w systemach inteligentnego budynku (domy, biura, obiekty użyteczności publicznej).

Wskazówki Montażowe

Montaż przekaźnika BIS-411-1R1Z-24V może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie należy montować na szynie TH-35 (DIN) w rozdzielnicy. Przed rozpoczęciem wszelkich prac bezwzględnie odłącz napięcie zasilające. Moment dokręcania zacisków oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta, uwzględniając prąd obciążenia i warunki środowiskowe. Zapewnij odpowiednią wentylację wokół urządzenia, aby uniknąć przegrzania.

FAQ

• Czy przekaźnik ma podświetlenie LED sygnalizujące stan? Przekaźnik BIS-411-1R1Z-24V nie posiada wbudowanego podświetlenia. Stan załączenia można określić na podstawie mechanicznego wskaźnika na obudowie lub za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony (IP) tego urządzenia? Stopień ochrony nie został podany w danych technicznych. Zaleca się montaż w rozdzielnicy o odpowiednim IP (minimum IP20), aby chronić przed przypadkowym dotknięciem części pod napięciem.
• Jak działa tryb bistabilny i co oznacza konfiguracja 1R+1Z? Przekaźnik zmienia stan po każdym impulsie sterującym – utrzymuje go do następnego impulsu (bistabilny). Konfiguracja 1R+1Z oznacza jeden styk rozwierny i jeden zwierny działające sekwencyjnie: pierwszy impuls załącza styk Z, drugi impuls przełącza na styk R, trzeci powraca do Z itd.
