Przekaźnik bistabilny, 4 funkcyjny, podtynkowy, dwa obwody sterowania | BIS-409 F&F

Opis i Kluczowe Cechy

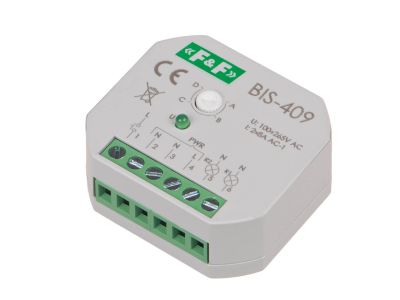

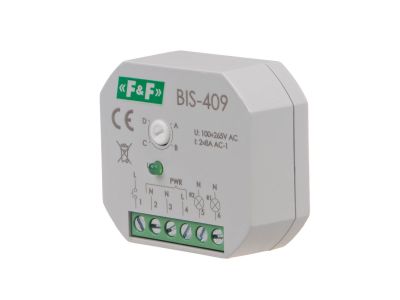

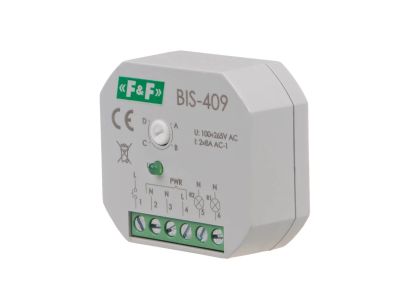

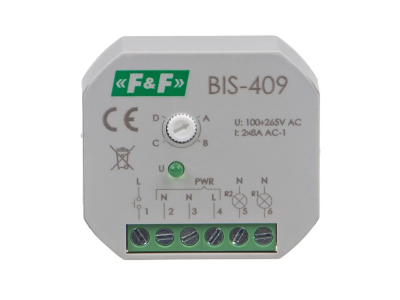

Przekaźnik bistabilny BIS-409 to nowoczesne urządzenie przeznaczone do sterowania odbiornikami w instalacjach podtynkowych. Dzięki sekwencyjnej funkcjonalności i konfiguracji styków 2 × NO (normalnie otwarte) umożliwia załączanie wybranych obwodów z wielu punktów. Prąd obciążenia AC-1 wynoszący 2 x 8 A zapewnia bezpieczną pracę przy znacznych obciążeniach, a napięcie zasilania 165÷265 V AC gwarantuje niezawodne działanie w typowych sieciach 230 V. Urządzenie przeznaczone do montażu w puszce podtynkowej O60, o wymiarach Ø54 (48×43 mm) i wysokości 20 mm.

• Konfiguracja styków 2 × NO: Dwa niezależne kanały przekaźnikowe umożliwiają sterowanie dwoma obwodami lub jednym obwodem z dwóch punktów, zachowując niskie straty mocy w stanie załączenia.
• Maksymalny prąd obciążenia AC-1 2 x 8 A: Zapewnia możliwość załączania odbiorników o znacznym poborze mocy, takich jak oświetlenie czy gniazda sterowane, bez ryzyka przegrzania styków.
• Sekwencyjna funkcjonalność: Każdy impuls sterujący (prąd < 5 mA) przełącza stan wyjścia w cyklu: wyłączony → załączony → wyłączony, co pozwala na prostą realizację funkcji włącz/wyłącz z dowolnej liczby przycisków.
• Współpraca z przyciskami podświetlanymi: Niski prąd impulsu sterującego (poniżej 5 mA) umożliwia bezpośrednie podłączenie przycisków z diodami LED bez ryzyka fałszywego załączania.
• Montaż podtynkowy w puszce O60: Kompaktowe wymiary (Ø54, wys. 20 mm) pozwalają na wygodny montaż w standardowej puszce instalacyjnej, oszczędzając miejsce i ułatwiając instalację.

Zgodność z Normami

Przekaźnik BIS-409 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego konstrukcja spełnia wymagania dla urządzeń instalacyjnych w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej (EMC). Producent deklaruje zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki kombinacji dwóch kanałów przekaźnikowych i sekwencyjnego trybu pracy, BIS-409 znajduje zastosowanie w domowych i komercyjnych instalacjach elektrycznych.

• Sterowanie oświetleniem z wielu punktów (schody, korytarz, duże pomieszczenia) – przyciski równoległe włączają/wyłączają obwód bez potrzeby stosowania przełączników schodowych.
• Załączanie odbiorników sterowanych impulsowo, takich jak bramy, rolety czy wentylacja, z możliwością kontroli z lokalnego przycisku.
• Automatyka budynkowa – prosty system sterowania bez centrali, idealny do inteligentnego domu w wersji podstawowej.
• Sterowanie dwoma niezależnymi obwodami przy użyciu jednego przycisku (funkcja sekwencyjna na każdym kanale).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika BIS-409 może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się w puszce podtynkowej o średnicy minimum 60 mm. Przyłącze stanowią zaciski śrubowe przystosowane do przewodów o przekroju do 2,5 mm² – moment dokręcający wynosi 0,4 Nm. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów musi być dobrany do prądu obciążenia i warunków instalacji. Należy zapewnić odpowiednią wentylację wewnątrz puszki – nie umieszczać w szczelnie zamkniętych przestrzeniach bez cyrkulacji powietrza.

FAQ

• Czy przekaźnik BIS-409 współpracuje z przyciskami z podświetleniem LED? Tak, urządzenie zostało zaprojektowane do współpracy z przyciskami podświetlanymi. Prąd impulsu sterującego wynosi mniej niż 5 mA, co jest wystarczająco niskie, aby nie powodować fałszywego załączania ani świecenia diody w stanie wyłączenia.
• Jaki jest stopień ochrony obudowy? Przekaźnik posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Produkt przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz puszek podtynkowych.
• Czy przekaźnik zapamiętuje stan po zaniku napięcia? Nie, BIS-409 nie posiada pamięci stanu po zaniku napięcia zasilania. Po ponownym pojawieniu się napięcia przekaźnik pozostaje w stanie wyłączenia (bez napięcia na wyjściach).
