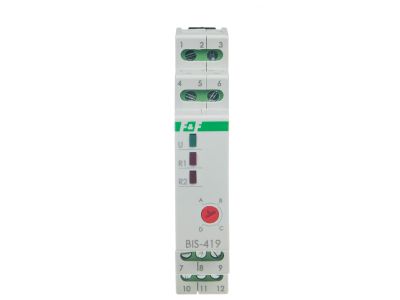

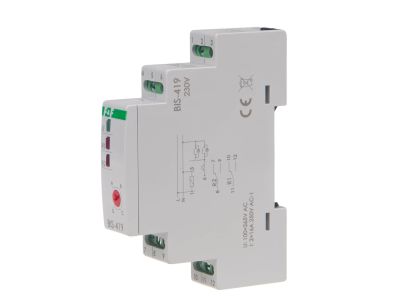

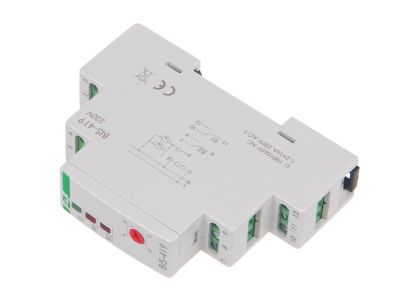

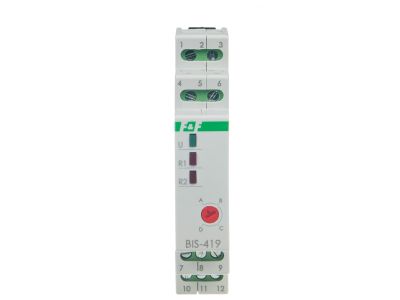

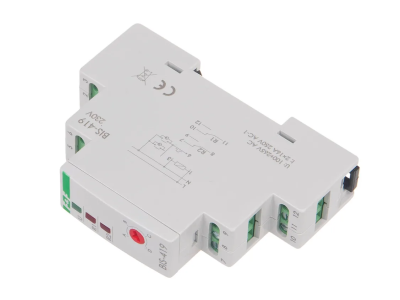

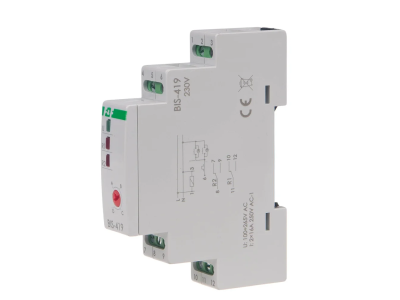

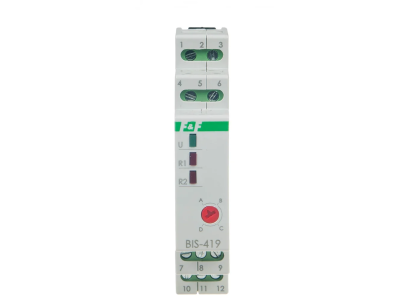

Przekaźnik bistabilny 4 funkcyjny dwa obwody sterowania BIS-419 2×separowany (1×NO/NC)230V/2x16A DIN | BIS-419 F&F

Opis i Kluczowe Cechy

Elektroniczny przekaźnik bistabilny BIS‑419 przeznaczony jest do załączania i wyłączania oświetlenia lub innych odbiorników z kilku niezależnych punktów sterowania. Urządzenie oferuje dwa separowane obwody przekaźnikowe (każdy ze stykiem NO i NC), co umożliwia niezależne sterowanie dwoma gałęziami odbiorów. Prąd obciążenia AC‑1 wynosi 2 × 16 A, co pozwala bezpiecznie obsługiwać obwody o znacznym obciążeniu bez ryzyka przegrzania styków. Przekaźnik montuje się na szynie DIN 35 mm.

• Dwa separowane obwody (2 × NO/NC): Umożliwiają niezależne załączanie dwóch grup odbiorników – idealne do sekwencyjnego sterowania oświetleniem.
• Maksymalny prąd obciążenia AC‑1: 2 × 16 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, np. przy zasilaniu opraw oświetleniowych.
• Napięcie zasilania 165÷265 V AC: Szeroki zakres napięcia sieciowego zapewnia stabilne działanie nawet przy wahaniach w instalacji.
• Prąd impulsu sterującego < 5 mA: Pozwala na bezpośrednią współpracę z podświetlanymi przyciskami dzwonkowymi bez ryzyka niepożądanego załączenia.
• Funkcja sekwencyjna z opóźnieniem 0,1÷0,2 s: Umożliwia zaprogramowanie kolejności załączania obu obwodów – praktyczne przy sterowaniu wielostrefowym.

Zgodność z Normami

Przekaźnik BIS‑419 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury modułowej.

Zastosowanie

Dzięki dwóm niezależnym obwodom i funkcji sekwencyjnej przekaźnik BIS‑419 sprawdza się w instalacjach wymagających załączania odbiorników z wielu punktów sterowania.

• Sterowanie oświetleniem z kilku miejsc (np. korytarze, klatki schodowe, duże pomieszczenia) – z użyciem równolegle połączonych przycisków dzwonkowych.
• Sekwencyjne załączanie dwóch grup oświetlenia lub innych odbiorników (np. strefa A, potem strefa B) z jednego punktu sterowania.
• Współpraca z systemami automatyki budynkowej oraz sterownikami PLC – niski prąd impulsu sterującego umożliwia bezpośrednie podłączenie wyjść cyfrowych.
• Zastosowanie w obwodach wentylatorów, rolet czy innych urządzeń, gdzie wymagane jest impulsowe przełączanie stanu.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika BIS‑419 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Momenty dokręcania zacisków oraz szczegółowe dane montażowe znajdują się w dokumentacji producenta.

FAQ

• Czy przekaźnik BIS‑419 współpracuje z podświetlanymi przyciskami dzwonkowymi? Tak, prąd impulsu sterującego wynosi poniżej 5 mA, co pozwala na bezproblemową współpracę z przyciskami wyposażonymi w diodę LED lub neonówkę – podświetlenie nie powoduje samoczynnego załączenia przekaźnika.
• Jaki jest tryb działania tego przekaźnika? Jest to przekaźnik bistabilny – zmienia stan po każdym impulsie sterującym (przełączanie załącz/wyłącz). Dodatkowo posiada funkcję sekwencyjną, która umożliwia wybranie kolejności załączania dwóch obwodów.
• Czy mogę sterować niezależnie dwoma obwodami? Tak, przekaźnik posiada dwa separowane obwody (każdy ze stykiem NO i NC). W trybie sekwencyjnym oba obwody są załączane w wybranej kolejności, ale możliwe jest również ich niezależne sterowanie poprzez odpowiednie podłączenie przycisków.
