przekaźnik bistabilny 230V 1R+1Z, montaż na szynie DIN | BIS-411-1R1Z F&F

Opis i Kluczowe Cechy

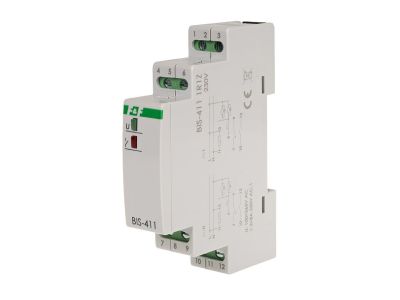

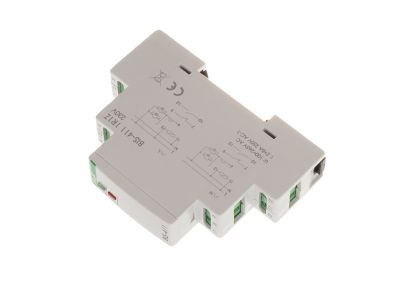

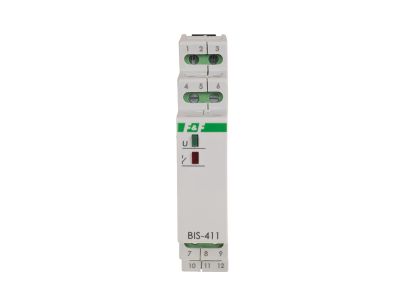

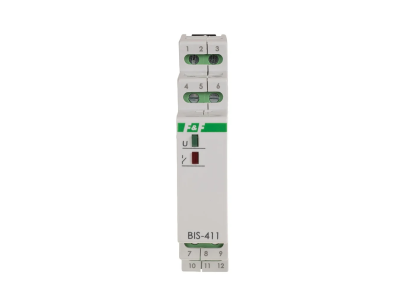

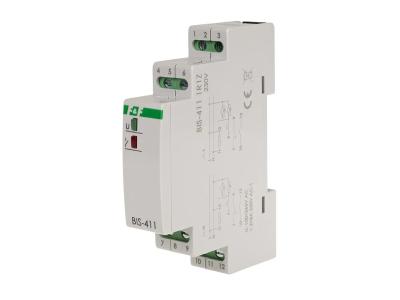

Przekaźnik bistabilny BIS-411-1R1Z firmy o nieznanym producencie to element aparatury modułowej przeznaczony do montażu na szynie DIN. Urządzenie zasilane jest napięciem 230 V AC/DC i wyposażone w zestyk rozwierny (1R) oraz zestyk zwierny (1Z). Dzięki sekwencyjnemu trybowi pracy każdy impuls sterujący zmienia stan styków, co pozwala na wygodne sterowanie obwodami bez konieczności utrzymywania stałego sygnału sterującego. Prąd znamionowy 2×10 A umożliwia obsługę dwóch niezależnych obwodów o znacznym obciążeniu.

• Napięcie zasilania 230 V AC/DC: uniwersalność – przekaźnik może być stosowany zarówno w instalacjach prądu przemiennego, jak i stałego, co upraszcza projektowanie układów.
• Prąd znamionowy 2×10 A: bezpieczna praca w obwodach o obciążeniu do 10 A na każdy zestyk, bez ryzyka przegrzania styków.
• Bistabilny tryb pracy (sekwencyjny): każdy impuls zmienia stan wyjścia – idealny do sterowania oświetleniem z wielu miejsc bez dodatkowych przekaźników.
• Styki 1R+1Z (rozwierny i zwierny): możliwość realizacji zarówno załączania, jak i rozłączania obwodów w jednym module.
• Montaż na szynę TH-35: szybki i pewny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Przekaźnik bistabilny BIS-411-1R1Z został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania bezpieczeństwa stosowane dla aparatury modułowej w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik bistabilny znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub impulsowe sterowanie odbiornikami. Sprawdza się szczególnie w instalacjach automatyki budynkowej oraz w układach wymagających zapamiętania ostatniego stanu po zaniku napięcia.

• Sterowanie oświetleniem z dowolnej liczby przycisków (w systemach schodowych, korytarzowych).
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja stanów pracy – realizacja sygnałów załącz/wyłącz dla wentylacji, rolet czy pomp.
• Automatyka budynkowa – integracja z systemami inteligentnego budynku (np. w szafach sterowniczych).

Wskazówki Montażowe

Montaż przekaźnika bistabilnego BIS-411-1R1Z powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH-35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (zalecany min. 1,5 mm² dla 10 A). Moment dokręcania zacisków oraz rodzaj końcówek przewodów – według dokumentacji producenta. Po zakończeniu montażu sprawdź poprawność połączeń przed załączeniem napięcia.

FAQ

• Jakie napięcie sterowania wymaga przekaźnik BIS-411-1R1Z? Przekaźnik jest zasilany napięciem 230 V zarówno AC, jak i DC – nie jest konieczne rozróżnianie polaryzacji ani rodzaju prądu.
• Jak działa tryb sekwencyjny (bistabilny)? Każdy impuls podany na wejście sterujące powoduje zmianę stanu styków na przeciwny. Impulsy mogą być krótkie – przekaźnik zapamiętuje ostatni stan bez konieczności podtrzymania napięcia.
• Czy przekaźnik można zamontować w istniejącej rozdzielnicy? Tak, urządzenie montuje się na standardowej szynie DIN TH-35, co umożliwia łatwą rozbudowę lub wymianę w każdej rozdzielnicy modułowej.
