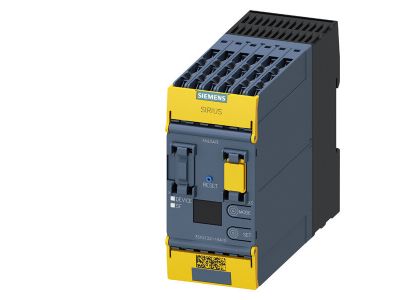

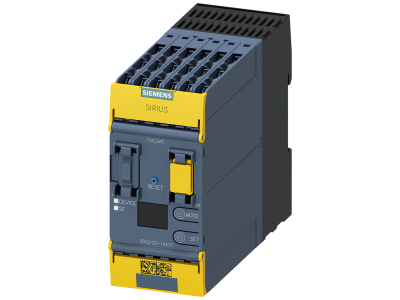

Przekaźnik bezpieczeństwa SIRIUS jednostka podstawowa 3SK2, 20 F-DI, 4 F-DQ, 2 DQ, 24 V DC | 3SK2122-1AA10 Siemens

Alternatywny kod produktu: 3SK21221AA10

Opis i Kluczowe Cechy

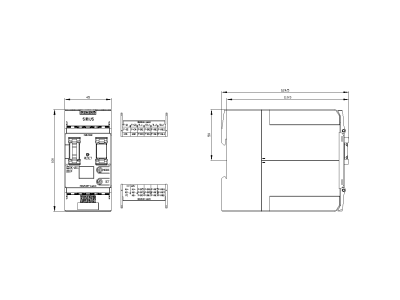

Przekaźnik bezpieczeństwa SIRIUS jednostka podstawowa 3SK2 (symbol 3SK2122-1AA10) to zaawansowane urządzenie do wymagających aplikacji bezpieczeństwa, oferujące 20 bezpiecznych wejść cyfrowych (F-DI), 4 bezpieczne wyjścia cyfrowe (F-DQ) oraz 2 standardowe wyjścia cyfrowe (DQ) przy zasilaniu 24 V DC. Szerokość modułu wynosi 45 mm, co pozwala na efektywne wykorzystanie przestrzeni w szafie sterowniczej. Dzięki wydajnym wyjściom półprzewodnikowym i możliwości parametryzacji niezależnego wyłączania wyjść bezpiecznych, urządzenie zapewnia elastyczność i niezawodność w systemach bezpieczeństwa maszyn.

• 20 bezpiecznych wejść cyfrowych (F-DI): Umożliwia podłączenie wielu czujników bezpieczeństwa (np. przycisków awaryjnych, osłon, bramek świetlnych) bez potrzeby stosowania dodatkowych rozszerzeń, co upraszcza okablowanie i skraca czas instalacji.
• 4 bezpieczne wyjścia cyfrowe (F-DQ) i 2 standardowe wyjścia cyfrowe (DQ): Zapewniają niezawodne sterowanie odbiornikami w obwodach bezpieczeństwa, a dodatkowe wyjścia standardowe mogą być wykorzystane do sygnalizacji stanu pracy.
• Zasilanie 24 V DC: Kompatybilne z typowymi napięciami w automatyce przemysłowej, umożliwia łatwą integrację z istniejącymi systemami sterowania.
• Rozbudowane funkcje logiczne: Umożliwiają parametryzację niezależnego wyłączania wyjść bezpiecznych, co pozwala na realizację zaawansowanych scenariuszy bezpieczeństwa, takich jak wyciszanie czy monitorowanie drzwi ochronnych, bez konieczności stosowania zewnętrznych modułów logicznych.
• Możliwość rozbudowy i integracji: Urządzenie można rozszerzyć o dodatkowe wyjścia za pomocą rozszerzeń wyjść 3SK1 oraz bezproblemowo zintegrować z bezpiecznymi rozrusznikami silnika 3RM1 przy użyciu łączników urządzeniowych, co eliminuje potrzebę dodatkowego okablowania.

Zgodność z Normami

Przekaźnik bezpieczeństwa SIRIUS 3SK2122-1AA10 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN, posiada certyfikację CE. Spełnia wymagania stawiane urządzeniom stosowanym w systemach bezpieczeństwa maszyn, gwarantując niezawodną pracę w warunkach przemysłowych.

Zastosowanie

Jednostka podstawowa 3SK2 dedykowana jest do wymagających aplikacji bezpieczeństwa, w których wymagane jest wiele niezależnych funkcji bezpieczeństwa. Znajduje zastosowanie szczególnie w środowiskach przemysłowych, gdzie priorytetem jest ochrona personelu i maszyn.

• Sterowanie i monitorowanie obwodów bezpieczeństwa w maszynach produkcyjnych, takich jak prasy, roboty przemysłowe, linie montażowe.
• Realizacja funkcji wyciszania (muting) i monitorowania drzwi ochronnych za pomocą wbudowanych lub konfigurowalnych modułów logicznych.
• Impulsowe sterowanie stycznikami, przekaźnikami oraz wejściami PLC w aplikacjach wymagających redundantnych obwodów bezpieczeństwa.
• Integracja z bezpiecznymi rozrusznikami silnika 3RM1 w celu bezpośredniego sterowania napędami w strefach zagrożenia.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika bezpieczeństwa powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy wyjść. Należy pamiętać o odpowiednim prowadzeniu przewodów, aby uniknąć zakłóceń elektromagnetycznych.

FAQ

• Jakie napięcie zasilania jest wymagane dla przekaźnika 3SK2122-1AA10? Urządzenie wymaga zasilania prądem stałym o napięciu 24 V DC.
• Czy przekaźnik bezpieczeństwa 3SK2122-1AA10 można rozbudować o dodatkowe wyjścia? Tak, istnieje możliwość rozbudowy za pomocą rozszerzeń wyjść serii 3SK1. Dodatkowo, integracja z bezpiecznymi rozrusznikami silnika 3RM1 (przy użyciu łączników urządzeniowych) umożliwia bezpośrednie sterowanie obwodami głównymi bez konieczności dodatkowego okablowania.
• Czy urządzenie posiada wbudowane funkcje logiczne do parametryzacji wyjść? Tak, przekaźnik wyposażono w rozbudowane funkcje logiczne, które umożliwiają niezależne wyłączanie wyjść bezpiecznych. Konfiguracja odbywa się za pomocą oprogramowania inżynieryjnego SIRIUS Safety ES, co pozwala łatwo realizować takie scenariusze jak wyciszanie czy monitorowanie drzwi ochronnych.
