Przekaźnik bezpieczeństwa SIRIUS jednostka podstawowa 3SK2 seria 10 F-DI, 2 F-DQ, 1 DQ | 3SK2112-1AA10 Siemens

Alternatywny kod produktu: 3SK21121AA10

Opis i Kluczowe Cechy

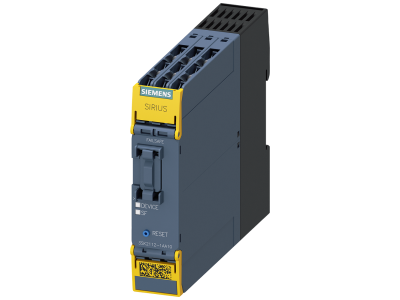

Przekaźnik bezpieczeństwa Siemens SIRIUS 3SK2112-1AA10 to jednostka podstawowa serii 3SK2, zaprojektowana do wymagających aplikacji bezpieczeństwa z wieloma niezależnymi funkcjami. Urządzenie oferuje 10 wejść bezpiecznych (F-DI), 2 bezpieczne wyjścia półprzewodnikowe (F-DQ) oraz 1 wyjście diagnostyczne (DQ), a wszystko to w kompaktowej obudowie o szerokości 22,5 mm, co pozwala oszczędzić miejsce w szafie sterowniczej.

• 10 wejść bezpiecznych (F-DI): Umożliwiają podłączenie wielu czujników, wyłączników awaryjnych i osłon, co zwiększa elastyczność projektowania układów bezpieczeństwa.
• 2 bezpieczne wyjścia półprzewodnikowe (F-DQ): Zapewniają szybkie i trwałe przełączanie bez zużycia mechanicznego, idealne do obwodów o wysokiej częstotliwości łączeń.
• 1 wyjście diagnostyczne (DQ): Pozwala na bieżące monitorowanie stanu przekaźnika i ułatwia identyfikację usterek w systemie.
• Szerokość 22,5 mm: Kompaktowa konstrukcja minimalizuje zapotrzebowanie na miejsce w rozdzielnicy, co jest kluczowe przy projektowaniu zagęszczonych szaf sterowniczych.
• Możliwość rozbudowy i parametryzacji: Dzięki obsłudze rozszerzeń wyjść 3SK1 oraz integracji z bezpiecznymi rozrusznikami silnika 3RM1, a także oprogramowaniu SIRIUS Safety ES, można realizować złożone funkcje logiczne i diagnostykę.

Zgodność z Normami

Przekaźnik bezpieczeństwa SIRIUS 3SK2112-1AA10 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa maszyn i posiada certyfikację CE. Producent potwierdza spełnienie wymogów dyrektyw Unii Europejskiej, co gwarantuje wysoką niezawodność i bezpieczeństwo w aplikacjach przemysłowych.

Zastosowanie

Jednostka podstawowa 3SK2 jest przeznaczona do budowy układów bezpieczeństwa w maszynach i liniach produkcyjnych, gdzie wymagane jest niezawodne monitorowanie oraz sterowanie funkcjami ochronnymi.

• Sterowanie i monitorowanie drzwi ochronnych oraz wyłączników awaryjnych w przemyśle.
• Realizacja funkcji wyciszania (muting) oraz monitorowania osłon w zautomatyzowanych liniach produkcyjnych.
• Integracja z bezpiecznymi rozrusznikami silnika 3RM1 do szybkiego odłączania napędów w obwodzie głównym.
• Tworzenie rozproszonych systemów bezpieczeństwa z wieloma niezależnymi funkcjami logicznymi – parametryzacja za pomocą oprogramowania SIRIUS Safety ES.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika bezpieczeństwa może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów oraz moment dokręcania zacisków dobieraj zgodnie z dokumentacją techniczną producenta. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i warunków chłodzenia – przekaźnik przeznaczony jest do stosowania w suchych pomieszczeniach.

FAQ

• Ile wejść i wyjść posiada przekaźnik 3SK2112-1AA10? Posiada 10 wejść bezpiecznych (F-DI), 2 bezpieczne wyjścia półprzewodnikowe (F-DQ) oraz 1 wyjście diagnostyczne (DQ).
• Czy można rozbudować ten przekaźnik o dodatkowe moduły wyjściowe? Tak, za pomocą rozszerzeń wyjść 3SK1 możliwe jest zwiększenie liczby wyjść bezpiecznych bez dodatkowego okablowania. Możliwa jest także integracja z bezpiecznymi rozrusznikami silnika 3RM1.
• Jakie oprogramowanie jest zalecane do konfiguracji i diagnostyki? Zalecane jest oprogramowanie SIRIUS Safety ES, które umożliwia parametryzację funkcji logicznych, wyciszania oraz szczegółową diagnostykę stanu urządzenia.
