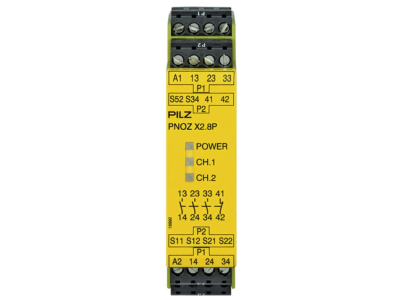

Przekaźnik bezpieczeństwa PNOZ X2.8P 24VACDC 3n/o 1n/c | 777301 Pilz

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa PNOZ X2.8P o numerze katalogowym 777301 to zaawansowane urządzenie od renomowanego producenta PILZ, zaprojektowane z myślą o najwyższych standardach ochrony w systemach automatyki przemysłowej. Urządzenie pracuje przy uniwersalnym napięciu zasilania wynoszącym 24 V AC/DC, co pozwala na elastyczną integrację w różnorodnych szafach sterowniczych. Wyposażony jest w trzy beznapięciowe styki zwierne (3 n/o), które pełnią funkcję styków bezpieczeństwa, oraz jeden styk rozwierny (1 n/c), służący do celów sygnalizacyjnych lub diagnostycznych.

Kluczową cechą modelu PNOZ X2.8P jest zastosowanie technologii wtykowych zacisków śrubowych, co znacząco przyspiesza proces wymiany urządzenia w przypadku konserwacji bez konieczności ponownego oprzewodowania. Obudowa o szerokości 22,5 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN. Przekaźnik realizuje funkcje monitorowania wyłączników awaryjnych (E-STOP), bramek ochronnych oraz barier świetlnych, zapewniając bezpieczne przerwanie obwodu w sytuacji zagrożenia.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany zgodnie z rygorystycznymi normami bezpieczeństwa maszynowego. Przekaźnik spełnia wymagania normy EN ISO 13849-1 do poziomu zapewnienia bezpieczeństwa PL e oraz normy IEC 62061 do poziomu nienaruszalności bezpieczeństwa SIL CL 3. Dzięki dwukanałowej strukturze z detekcją zwarć międzykanałowych, urządzenie gwarantuje niezawodność nawet w przypadku wystąpienia pojedynczego błędu w obwodzie sterowania. Zgodność z dyrektywą CE oraz certyfikacja UL potwierdzają najwyższą jakość wykonania i dopuszczenie do użytku na rynkach globalnych.

Zastosowanie

Przekaźnik PNOZ X2.8P znajduje szerokie zastosowanie w sektorach przemysłu, gdzie kluczowe jest bezpieczeństwo operatora i maszyn. Jest idealnym rozwiązaniem do monitorowania:

• Przycisków zatrzymania awaryjnego (E-STOP) w liniach produkcyjnych.
• Wyłączników krańcowych i czujników magnetycznych na osłonach ruchomych.
• Kurtyn świetlnych i innych optoelektronicznych urządzeń ochronnych.
• Mat naciskowych i systemów sterowania oburęcznego w prasach i gilotynach.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN TH35 wewnątrz szafy sterowniczej o stopniu ochrony co najmniej IP54, aby zapewnić odpowiednie warunki pracy. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy żył, który powinien być dostosowany do obciążenia styków wyjściowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem należy zweryfikować konfigurację pętli sprzężenia zwrotnego (feedback loop) w celu zapewnienia poprawnego monitorowania zewnętrznych styczników. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania zacisków śrubowych, aby uniknąć poluzowania połączeń pod wpływem wibracji.

FAQ

• Czy przekaźnik posiada funkcję wykrywania zwarć międzykanałowych? Tak, urządzenie jest wyposażone w układ rozpoznawania zwarć skrośnych w obwodzie wejściowym, co podnosi poziom bezpieczeństwa systemu.
• Czy można zasilać urządzenie napięciem stałym i zmiennym? Tak, model ten jest przystosowany do pracy z napięciem 24 V AC oraz 24 V DC.
• Jakie są funkcje styków pomocniczych? Styk 1 n/c służy wyłącznie do celów informacyjnych (np. przekazanie sygnału do sterownika PLC o stanie przekaźnika) i nie może być wykorzystywany w obwodach bezpieczeństwa.
