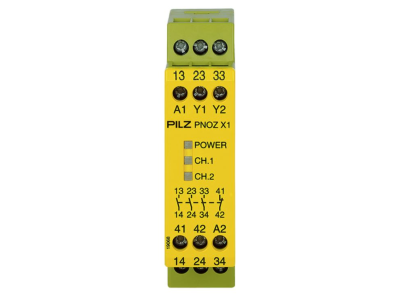

Przekaźnik bezpieczeństwa PNOZ, X1, 3N/O, 1N/C, 24VAC/DC | 774300 Pilz

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa PNOZ X1 o numerze katalogowym 774300 to fundament nowoczesnych systemów automatyki, zaprojektowany przez renomowanego producenta PILZ. Urządzenie to służy do monitorowania obwodów bezpieczeństwa w środowiskach przemysłowych, zapewniając najwyższy poziom ochrony personelu oraz maszyn. Wyposażony w trzy beznapięciowe styki zwierne (3 N/O) oraz jeden styk rozwierny (1 N/C), pozwala na elastyczne zarządzanie sygnałami zatrzymania awaryjnego. Uniwersalne napięcie zasilania wynoszące 24V AC/DC sprawia, że moduł jest kompatybilny z większością standardowych szaf sterowniczych, eliminując potrzebę stosowania dodatkowych transformatorów czy zasilaczy dedykowanych.

• Konfiguracja styków: 3 styki bezpieczeństwa (N/O) oraz 1 styk pomocniczy (N/C) do celów diagnostycznych.
• Wszechstronność zasilania: Praca przy napięciu 24V zarówno prądu zmiennego, jak i stałego.
• Szerokość obudowy: Kompaktowa konstrukcja o szerokości 22,5 mm pozwala na znaczną oszczędność miejsca na szynie montażowej.
• Wskaźniki LED: Zintegrowane diody sygnalizacyjne umożliwiają błyskawiczną diagnostykę stanu zasilania oraz statusu kanałów wejściowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa maszynowego. Przekaźnik PNOZ X1 spełnia wymagania normy EN 60204-1, co gwarantuje bezpieczne odłączenie zasilania w sytuacjach krytycznych. Dzięki zastosowaniu technologii redundantnej, urządzenie to wpisuje się w architekturę systemów sterowania wymagających wysokiego poziomu nienaruszalności bezpieczeństwa (SIL) oraz poziomu zapewnienia bezpieczeństwa (PL), zgodnie z aktualnymi dyrektywami unijnymi dotyczącymi maszyn.

Zastosowanie

Przekaźnik PILZ 774300 znajduje szerokie zastosowanie w aplikacjach wymagających niezawodnego monitorowania funkcji bezpieczeństwa. Jest idealnym rozwiązaniem do nadzorowania przycisków zatrzymania awaryjnego (E-STOP), wyłączników krańcowych na osłonach maszyn oraz barier świetlnych. Dzięki swojej charakterystyce, jest powszechnie stosowany w przemyśle motoryzacyjnym, spożywczym oraz w liniach pakujących, gdzie ciągłość pracy i bezpieczeństwo operatora są priorytetem. Możliwość pracy w szerokim zakresie temperatur pozwala na jego montaż w wymagających warunkach hal produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm wewnątrz obudowy o stopniu ochrony co najmniej IP54, aby zapewnić odpowiednią czystość i ochronę przed wilgocią. Podczas podłączania przewodów należy zwrócić uwagę na moment dokręcania zacisków śrubowych, co zapobiega luzowaniu się styków pod wpływem wibracji maszynowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zwiększa pewność połączenia elektrycznego. Przed uruchomieniem należy zweryfikować poprawność pętli sprzężenia zwrotnego, aby zapewnić prawidłowe resetowanie modułu po wystąpieniu zdarzenia bezpieczeństwa.

FAQ

Czy przekaźnik PNOZ X1 posiada funkcję automatycznego resetu?
Tak, konfiguracja urządzenia pozwala na realizację zarówno resetu ręcznego, jak i automatycznego, zależnie od sposobu okablowania zacisków sterujących.

Jakie jest przeznaczenie styku 1 N/C?
Styk rozwierny (1 N/C) pełni funkcję pomocniczą i diagnostyczną. Nie powinien być stosowany w obwodach bezpieczeństwa, lecz służy do przekazywania informacji o stanie przekaźnika do sterownika PLC lub systemów wizualizacji HMI.

Czy urządzenie może pracować przy zasilaniu 230V AC?
Nie, model o numerze 774300 jest dedykowany wyłącznie do pracy z napięciem bezpiecznym 24V AC/DC. Podłączenie wyższego napięcia spowoduje trwałe uszkodzenie modułu.
