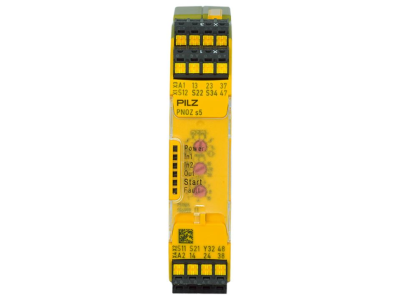

Przekaźnik bezpieczeństwa PNOZ s5 C 24VDC 2 n/o 2 n/o t | 751105 Pilz

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa PNOZ s5 C o numerze katalogowym 751105 to zaawansowane urządzenie z serii PNOZsigma firmy PILZ, zaprojektowane do monitorowania funkcji bezpieczeństwa w nowoczesnych systemach automatyki przemysłowej. Urządzenie zasilane jest napięciem stałym 24 V DC, co zapewnia kompatybilność ze standardowymi układami sterowania. Kluczową cechą tego modelu jest zintegrowana funkcja opóźnienia czasowego, która pozwala na precyzyjne zarządzanie procesem zatrzymania maszyn.

• Konfiguracja styków: Urządzenie posiada 2 bezzwłoczne styki bezpieczeństwa (n/o) oraz 2 styki bezpieczeństwa z opóźnieniem czasowym (n/o t), co umożliwia realizację funkcji bezpiecznego zatrzymania kategorii 1 według normy EN 60204-1.
• Zaciski sprężynowe (C): Wykorzystanie technologii zacisków sprężynowych typu 'push-in' znacząco skraca czas montażu i gwarantuje odporność na wibracje, co eliminuje konieczność okresowego dokręcania śrub.
• Wyświetlacz diagnostyczny: Wbudowane diody LED informują o stanie zasilania, statusie wejść oraz błędach w obwodzie, co ułatwia szybką diagnostykę i minimalizuje przestoje.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 22,5 mm pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany zgodnie z najwyższymi standardami bezpieczeństwa funkcjonalnego. Spełnia wymagania normy EN ISO 13849-1 do poziomu zapewnienia bezpieczeństwa PL e oraz normy IEC 62061 do poziomu nienaruszalności bezpieczeństwa SIL CL 3. Dzięki temu przekaźnik PNOZ s5 C może być stosowany w aplikacjach o najwyższym stopniu ryzyka, zapewniając pełną ochronę operatorów i infrastruktury technicznej.

Zastosowanie

Przekaźnik PNOZ s5 C znajduje szerokie zastosowanie w sektorze budowy maszyn i linii produkcyjnych. Jest idealnym rozwiązaniem do monitorowania wyłączników awaryjnych (E-STOP), bramek bezpieczeństwa, barier świetlnych oraz mat naciskowych. Dzięki stykóm opóźnionym, urządzenie doskonale sprawdza się w aplikacjach wymagających kontrolowanego hamowania napędów przed całkowitym odłączeniem energii, co chroni mechanikę maszyn przed gwałtownym zatrzymaniem.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm wewnątrz szafy sterowniczej o stopniu ochrony co najmniej IP54. Podczas podłączania przewodów do zacisków sprężynowych należy upewnić się, że końcówki kablowe są odpowiednio zaprasowane, co zapewni optymalny styk elektryczny. Należy zwrócić szczególną uwagę na separację obwodów bezpieczeństwa od obwodów siłowych, aby uniknąć zakłóceń elektromagnetycznych. Przed uruchomieniem zaleca się weryfikację nastawy czasu opóźnienia za pomocą potencjometrów znajdujących się na przednim panelu urządzenia.

FAQ

• Czy czas opóźnienia w modelu PNOZ s5 C jest regulowany? Tak, przekaźnik umożliwia precyzyjne ustawienie czasu opóźnienia dla styków t (timed) za pomocą elementów regulacyjnych na froncie obudowy.
• Co oznacza litera 'C' w nazwie modelu? Litera 'C' oznacza zastosowanie zacisków sprężynowych (Spring Terminals), które są alternatywą dla tradycyjnych zacisków śrubowych.
• Czy urządzenie może pracować w układzie dwukanałowym? Tak, przekaźnik wspiera zarówno jedno-, jak i dwukanałowe monitorowanie obwodów wejściowych, co pozwala na osiągnięcie najwyższych kategorii bezpieczeństwa.
