przekaźnik analogowy z wejściem napięciowy, wejście 0-10V, 8A, montaż na szynie DIN | MAX-PA-01U F&F

Opis i Kluczowe Cechy

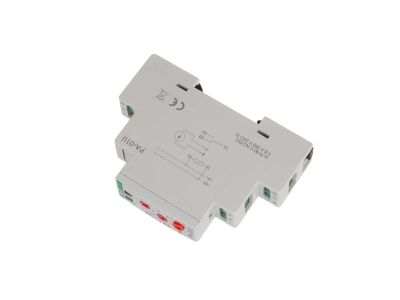

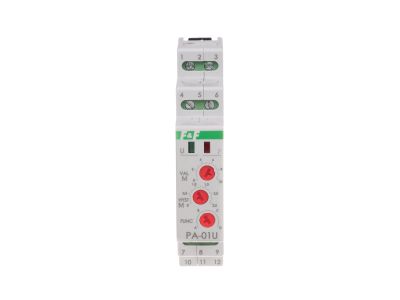

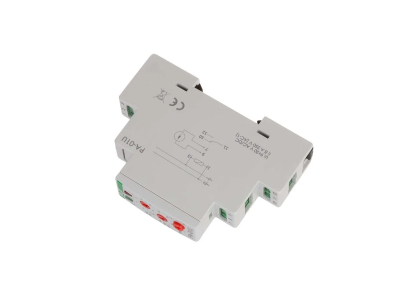

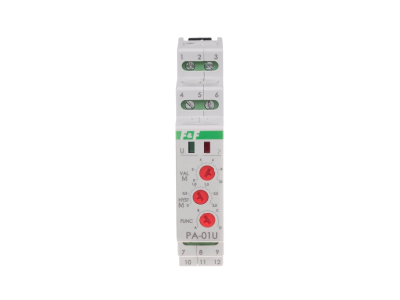

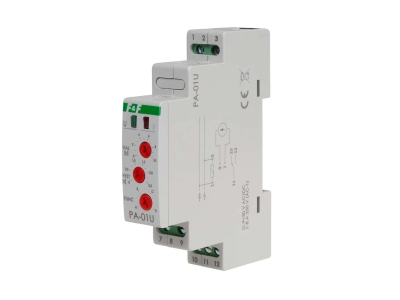

Przekaźnik analogowy MAX-PA-01U (symbol MAX-PA-01U) przekształca sygnał analogowy 0–10 V na sygnał sterujący wyjściem przekaźnikowym o obciążalności styków 8 A. Dzięki ciągłemu pomiarowi napięcia i separacji galwanicznej wejścia od zasilania oraz styków wykonawczych umożliwia niezawodne sterowanie odbiornikami w systemach automatyki. Urządzenie przeznaczone jest do montażu na szynie DIN, co ułatwia instalację w rozdzielnicach.

• Wejście analogowe 0–10 V: Umożliwia podłączenie czujników z wyjściem napięciowym (np. temperatury, wilgotności, ciśnienia) i przekształcenie ich sygnału na załączenie styków przekaźnika.
• Obciążalność styków 8 A: Pozwala na bezpieczne sterowanie odbiornikami o znacznym prądzie, np. małymi silnikami, zaworami, sygnalizatorami – bez ryzyka przeciążenia styków.
• Separacja galwaniczna wejścia pomiarowego: Zapewnia izolację między obwodem pomiarowym a zasilaniem i stykami, co zwiększa bezpieczeństwo i zapobiega zakłóceniom.
• Cztery tryby pracy (pokrętło FUNC): Umożliwiają dopasowanie charakterystyki załączania (np. próg załączenia/wyłączenia, histereza) do wymagań konkretnej aplikacji – konfiguracja wymaga wyłączenia i ponownego włączenia zasilania.
• Montaż na szynie DIN (TH35): Standardowy sposób instalacji w rozdzielnicach modułowych, oszczędza miejsce i ułatwia okablowanie.

Zgodność z Normami

Producent nie podał konkretnych norm w dostępnych danych. Urządzenie spełnia wymogi dyrektyw europejskich i oznaczone jest znakiem CE, co potwierdza zgodność z obowiązującymi przepisami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej w warunkach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik analogowy MAX-PA-01U znajduje zastosowanie wszędzie tam, gdzie sygnał analogowy 0–10 V ma sterować pracą urządzeń wykonawczych. Sprawdza się w systemach automatyki budynkowej, HVAC oraz instalacjach przemysłowych.

• Sterowanie wentylatorami, pompami, zaworami regulacyjnymi na podstawie sygnału z czujnika analogowego (np. temperatury, wilgotności).
• Współpraca z PLC lub sterownikami wysyłającymi sygnał napięciowy 0–10 V – przekaźnik wykonawczy odseparowuje obwód sterowania od obwodu mocy.
• Generowanie impulsów sterujących dla styczników, przekaźników pośredniczących lub siłowników w szafach automatyki.
• Automatyczne załączanie sygnalizacji optycznej lub akustycznej po przekroczeniu zadanego progu napięcia wejściowego (np. alarm temperatury).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcaj zaciski śrubowe momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobieraj do prądu obciążenia (max. 8 A). Po każdej zmianie trybu pracy (pokrętło FUNC) należy wyłączyć i ponownie włączyć zasilanie, by zatwierdzić ustawienie.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie lub diodę sygnalizacyjną? Producent nie podaje informacji o podświetleniu. Urządzenie nie posiada wbudowanego wskaźnika LED – stan pracy można monitorować za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie określił tego parametru w dostępnych danych. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się ochronę IP20 od strony czołowej (brak ochrony przed wilgocią). Instalacja w obudowie o wyższym IP zapewni dodatkową ochronę środowiskową.
• Jak ustawić tryb pracy styku – zwierny czy rozwierny? Tryb pracy (np. załączanie powyżej progu, wyłączanie poniżej progu, histereza) wybiera się pokrętłem FUNC. Szczegółowy opis trybów znajduje się w instrukcji producenta. Po zmianie położenia pokrętła należy wyłączyć i włączyć zasilanie, by nowe ustawienie zostało aktywowane.
