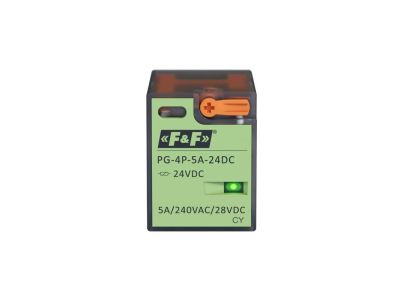

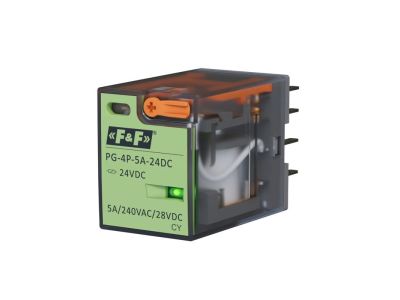

Przekaźnik 4xNO/NC, obciążalność (na kanał) 5A/240V AC lub 12A/28V DC, napięcie zasilania cewki 24V | PG-4P-5A-24DC F&F

Opis i Kluczowe Cechy

Przekaźnik 4-stykowy z czterema kanałami (4xNO/NC) o napięciu zasilania cewki 24V DC to kluczowy element układów sterowania i automatyki przemysłowej. Charakteryzuje się obciążalnością 5A przy 240V AC lub 12A przy 28V DC na kanał, co zapewnia elastyczność w doborze obciążenia. Materiał styków AgSnO₂ gwarantuje wysoką niezawodność i odporność na zużycie w aplikacjach przemysłowych.

• 4 stykami NO/NC (4xNO/NC): Uniwersalna konfiguracja pozwalająca na sterowanie zarówno obwodami normalnie otwartymi, jak i normalnie zamkniętymi – idealny do złożonych systemów sterowania.
• Obciążalność 5A/240V AC lub 12A/28V DC: Szeroki zakres pracy umożliwiający współpracę z różnymi typami obciążeń, od standardowych urządzeń AC po niskonapięciowe układy DC.
• Napięcie zasilania cewki 24V DC: Kompatybilność z powszechnie stosowanymi systemami sterowania i PLC, ułatwiająca integrację z istniejącymi instalacjami.
• Materiał styków AgSnO₂: Srebrno-cynowo-tlenkowa powłoka styków zapewnia wysoką trwałość i odporność na zwarcia, tłumienie łuku elektrycznego oraz minimalizację oporności kontaktowej.
• Separacja galwaniczna: Izolacja galwaniczna między obwodem sterującym a obciążeniowym zwiększa bezpieczeństwo i stabilność pracy układu.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterowania: PN-EN 60999-1:2002, PN-EN 61810-1:2015-09 oraz PN-EN IEC 60947-1:2021-07. Zapewnia zgodność z obowiązującymi standardami bezpieczeństwa i niezawodności w zastosowaniach przemysłowych.

Zastosowanie

Przekaźnik 4-stykowy 4xNO/NC znajduje szerokie zastosowanie w układach automatyki przemysłowej, systemach sterowania maszynami oraz w instalacjach wymagających separacji galwanicznej między obwodami niskonapięciowymi a mocowymi.

• Sterowanie silnikami, zaworami, sygnalizacją świetlną i innymi odbiornikami AC/DC w maszynach przemysłowych.
• Separacja obwodów sterujących od mocowych w systemach PLC i automatyce budynkowej.
• Realizacja funkcji logicznych (np. AND, OR) poprzez odpowiednie połączenie styków NO/NC.
• Zabezpieczenie obwodów niskonapięciowych przed zakłóceniami i przepięciami pochodzącymi z obwodów mocowych.
• Układy sygnalizacji i alarmowania w instalacjach przemysłowych i energetycznych.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i schematami połączeń. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik montować na szynie DIN lub w gnieździe dedykowanym (np. GN-4P), zachowując odpowiednie odstępy izolacyjne. Połączenia wykonywać przewodami o odpowiednim przekroju, zabezpieczając je przed zwarciem i mechanicznym uszkodzeniem. W przypadku pracy w środowiskach zakłóconych elektromagnetycznie zaleca się stosowanie filtrów RC lub warystorów na cewce.

FAQ

• Czy przekaźnik współpracuje z gniazdem GN-4P? Tak – zaprojektowany do współpracy z gniazdem GN-4P, co ułatwia montaż i wymianę w instalacjach przemysłowych.
• Jaka jest maksymalna częstotliwość łączeniowa? Dane nie zostały podane – sprawdź dokumentację techniczną produktu lub kartę katalogową.
• Czy przekaźnik nadaje się do pracy w środowiskach o wysokiej wilgotności? Parametr nie został określony – oszacowanie stopnia ochrony należy przeprowadzić na podstawie dokumentacji technicznej.
