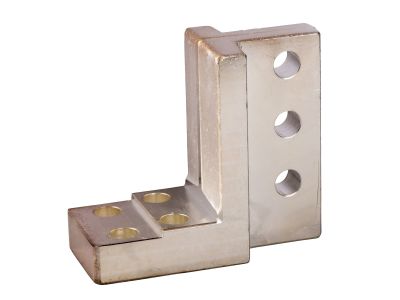

Przejściówka przyłączy Compact INS/INV do INS630b/1600 i INV630b/1600 4P | 31302 Schneider Electric

Opis i Kluczowe Cechy

Przejściówka przyłączy Compact INS/INV do INS630b/1600 i INV630b/1600 4P (symbol 31302) to dedykowany adapter umożliwiający bezpośrednie połączenie aparatów kompaktowych z serii INS/INV z większymi rozłącznikami INS630b/1600 oraz INV630b/1600 w wykonaniu czterobiegunowym. Rozwiązanie to zapewnia szybki i pewny montaż bez potrzeby stosowania dodatkowego okablowania, co skraca czas instalacji i minimalizuje ryzyko błędów połączeniowych. Konstrukcja przejściówki gwarantuje mechaniczną wytrzymałość oraz stabilność połączenia nawet w warunkach wibracji i obciążeń termicznych występujących w rozdzielnicach przemysłowych.

• Kompatybilność z serią INS/INV: adapter zaprojektowany do aparatów Compact INS/INV – idealne uzupełnienie systemu rozłączników bezpiecznikowych i wyłączników izolacyjnych.
• Dedykowany do INS630b/1600 i INV630b/1600: przejściówka pasuje dokładnie do modeli 630 A oraz 1600 A w wersji 4-biegunowej, co eliminuje konieczność przeróbek montażowych.
• Wykonanie 4-biegunowe (4P): obsługa wszystkich faz oraz przewodu neutralnego – niezbędne w sieciach trójfazowych z przewodem N.
• Łatwy montaż: adapter mocuje się bezpośrednio do zacisków aparatów Compact oraz do szyn przyłączeniowych większych rozłączników – oszczędność czasu i miejsca w rozdzielnicy.
• Solidna konstrukcja: materiały stosowane w przejściówce zapewniają odporność na obciążenia mechaniczne i cieplne zgodne z przeznaczeniem w rozdzielnicach głównych i podrozdzielnicach.

Zgodność z Normami

Przejściówka została zaprojektowana zgodnie z wymaganiami europejskich norm dla aparatury rozdzielczej i sterowniczej. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia, zgodnych z wymaganiami standardu DIN (DIN VDE 0100) oraz polskich norm PN-HD 60364.

Zastosowanie

Przejściówka przyłączy Compact INS/INV do INS630b/1600 i INV630b/1600 4P znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych, szczególnie przy modernizacji lub rozbudowie istniejących układów zasilania. Umożliwia łączenie aparatów kompaktowych z większymi rozłącznikami bez ingerencji w okablowanie.

• Rozdzielnice główne i podrozdzielnice: adapter pozwala na łatwe dołączenie rozłączników bezpiecznikowych Compact do szyn głównych większych rozłączników mocy (INS/INV).
• Modernizacja instalacji: przy wymianie starych rozłączników na nowe serie Compact, przejściówka zapewnia kompatybilność mechaniczną bez przeprojektowywania rozdzielnicy.
• Systemy zasilania rezerwowego i przełączania źródeł: idealna do budowy układów samoczynnego załączania rezerwy (SZR) z użyciem aparatów obu serii.
• Instalacje przemysłowe i komercyjne: w halach produkcyjnych, centrach danych czy budynkach użyteczności publicznej, gdzie wymagana jest szybka rozbudowa i łatwy dostęp do aparatury.

Wskazówki Montażowe

Montaż przejściówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej rozdzielnicy i zabezpieczyć ją przed przypadkowym załączeniem. Adapter mocuje się zgodnie z instrukcją producenta – przykręcając do zacisków aparatów Compact oraz do szyn przyłączeniowych INS630b/1600 lub INV630b/1600. Zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją techniczną (zazwyczaj w zakresie 2–4 Nm dla połączeń śrubowych). Przekrój przewodów oraz dobór zabezpieczeń nadprądowych powinien być dostosowany do prądu znamionowego całego układu. Po montażu należy sprawdzić poprawność połączeń i wykonać pomiary ochronne.

FAQ

• Czy przejściówka jest kompatybilna tylko z INS630b/1600 i INV630b/1600? Tak, adapter został zaprojektowany wyłącznie do modeli INS630b/1600 oraz INV630b/1600 w wersji 4-biegunowej. Nie jest przeznaczony do innych aparatów bez dodatkowych modyfikacji.
• Ile biegunów ma przejściówka? Adapter jest wykonany w wersji 4-biegunowej (4P), co oznacza obsługę trzech faz (L1, L2, L3) oraz przewodu neutralnego (N).
• Czy do montażu wymagane są dodatkowe narzędzia lub akcesoria? Montaż wykonuje się za pomocą standardowego zestawu kluczy (najczęściej imbusowych lub płaskich). W zestawie nie są dołączone śruby ani nakrętki – należy je dobrać zgodnie z dokumentacją aparatów, do których przejściówka będzie podłączona.
