Przedział metalowy o wysokości 6GU dla TwinLine-W, głębokość 350mm, CombiLine, ZX833 | 2CPX010694R9999 ABB

Alternatywny kod produktu: 2CPX010694R9999

Opis i Kluczowe Cechy

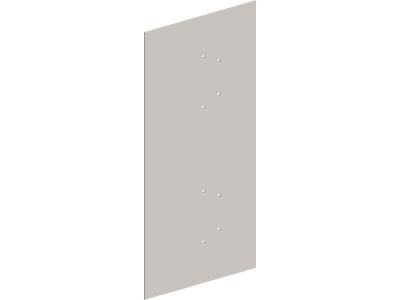

Przedział metalowy o wysokości 6GU (6GU, 2 moduły pionowe) dla szafy TwinLine-W (symbol 2CPX010694R9999) to element konstrukcyjny z blachy stalowej o głębokości 350 mm. Przeznaczony do oddzielenia modułów, pól rozdzielaczy i liczników w szafach rozdzielczych, zapewniając separację przestrzeni roboczych. Nitowana konstrukcja na profilu WR/EDF gwarantuje stabilność i precyzyjne dopasowanie do systemu TwinLine-W.

• Wysokość 6GU (2 moduły pionowe): Standardowy wymiar dostosowany do typowych instalacji w rozdzielnicach niskiego napięcia.
• Głębokość 350 mm: Kompatybilny z głębokością szafy TwinLine-W, zapewniający optymalne dopasowanie.
• Blacha stalowa: Wytrzymały materiał odporny na obciążenia mechaniczne i uszkodzenia podczas montażu.
• Nitowana konstrukcja: Trwała i stabilna, zamocowana na profilu WR/EDF – nie wymaga dodatkowych elementów mocujących.
• Oddzielenie modułów: Zapewnia fizyczną separację sąsiadujących pól, chroniąc przed zwarciami łukowymi i ułatwiając organizację okablowania.

Zgodność z Normami

Przedział metalowy jest zgodny z wymaganiami norm europejskich dotyczących konstrukcji rozdzielnic niskiego napięcia. Spełnia kryteria dyrektyw Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i mechanicznej wytrzymałości. Produkt posiada deklarację zgodności CE.

Zastosowanie

Przedział metalowy 6GU znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest oddzielenie pól pod względem funkcjonalnym lub zabezpieczeniowym.

• Oddzielenie pól rozdzielczych w szafach TwinLine-W – zapobieganie zwarciom łukowym między modułami.
• Separacja pól licznikowych od pól zasilających w rozdzielnicach budynkowych.
• Organizacja okablowania w szafach sterowniczych – fizyczne oddzielenie obwodów.
• Stosowanie w rozdzielnicach przemysłowych i energetycznych jako przegroda między modułami o różnych funkcjach.

Wskazówki Montażowe

Montaż przedziału powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Elementy nitować wyłącznie na profilach WR/EDF z uwzględnieniem wymiarów szafy. Przed montażem sprawdzić kompatybilność z głębokością szafy (350 mm) oraz układem modułów. Po zamontowaniu zaleca się przetestowanie stabilności konstrukcji i prawidłowości separacji pól. Nigdy nie stosować jako elementu nośnego pod obciążeniem mechanicznym.

FAQ

• Czy przedział jest odporny na zwarcia łukowe? Nie – przegroda nie posiada specjalnej odporności na zwarcia łukowe. Jej głównym zadaniem jest fizyczne oddzielenie modułów, aby zminimalizować ryzyko rozprzestrzeniania się łuku elektrycznego.
• Czy przedział można stosować w innych typach szaf niż TwinLine-W? Przegroda jest dedykowana do systemu TwinLine-W o głębokości 350 mm. Przed zastosowaniem w innych szafach należy sprawdzić kompatybilność wymiarową.
• Jaki jest maksymalny moment dokręcania nitów? Dokładny moment nie został określony w danych produktu. Zaleca się stosowanie standardowych momentów dla nitów stalowych oraz sprawdzenie wytycznych producenta systemu TwinLine-W.
