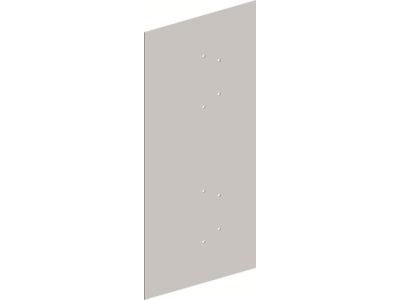

Przedział metalowy o wysokości 4GU dla TwinLine-W, głębokość 350mm, CombiLine, ZX831 | 2CPX010692R9999 ABB

Alternatywny kod produktu: 2CPX010692R9999

Opis i Kluczowe Cechy

Przedział metalowy o wysokości 4GU (4 jednostki montażowe) zaprojektowany do szaf systemowych TwinLine-W o głębokości 350 mm (symbol 2CPX010692R9999). Wykonany z blachy stalowej z nitowanymi mocowaniami do profilu WR/EDF, służy do fizycznego oddzielenia sąsiednich modułów, pól rozdzielacza lub liczników w rozdzielnicach elektrycznych. Stabilna konstrukcja zapewnia trwałe podparcie i utrzymanie odpowiedniego odstępu między sekcjami.

• Wysokość 4GU: Pozwala na oddzielenie modułów o standardowej szerokości 18 mm, dostosowane do typowych układów rozdzielnic.
• Głębokość 350 mm: Kompatybilny z szafami TwinLine-W, zapewnia odpowiednią przestrzeń dla aparatury modułowej i przewodów.
• Blacha stalowa z nitowanymi mocowaniami: Wysoka wytrzymałość mechaniczna i stabilność mocowania do profilu WR/EDF – odporność na wibracje i obciążenia.
• Oddzielenie modułów: Zapewnia fizyczną barierę między sąsiednimi polami, zapobiegając zakłóceniom i ułatwiając organizację instalacji.
• Zastosowanie w rozdzielnicach: Idealny do separacji pól rozdzielacza, mierników lub innych sekcji wymagających ochrony przed bezpośrednim kontaktem.

Zgodność z Normami

Przedział metalowy spełnia wymogi dotyczące rozdzielnic niskiego napięcia zgodnie z normami europejskymi (m.in. PN-EN 61439-1). Konstrukcja dostosowana jest do standardów systemów modułowych TwinLine-W, co potwierdza zgodność z dokumentacją techniczną producenta.

Zastosowanie

Przedział metalowy 4GU znajduje zastosowanie w rozdzielnicach elektrycznych do organizacji przestrzeni i separacji modułów.

• Oddzielenie pól rozdzielacza w szafach sterowniczych i rozdzielnicach budynkowych.
• Separacja liczników energii w układach pomiarowych.
• Organizacja stref w rozdzielnicach przemysłowych, np. oddzielenie obwodów siłowych od sterowniczych.
• Montaż w szafach systemowych TwinLine-W o głębokości 350 mm, zgodnie z wymaganiami konstrukcyjnymi.

Wskazówki Montażowe

Montaż przedziału powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej rozdzielnicy. Przedział należy zamocować do profilu WR/EDF przy użyciu narzędzi zgodnie z dokumentacją techniczną. Upewnić się, że mocowanie jest stabilne i nie powoduje odkształceń blachy. Przedział nie jest odporny na działanie łuku elektrycznego – montować z dala od stref zagrożonych zwarciem.

FAQ

• Do jakich szaf systemowych jest dedykowany przedział? Przeznaczony do szaf TwinLine-W o głębokości 350 mm, zgodnie z dokumentacją systemową.
• Czy przedział chroni przed łukiem elektrycznym? Nie – konstrukcja nie jest odporna na działanie łuku elektrycznego. Należy stosować dodatkowe osłony lub separację od stref zagrożonych.
• Jakie są wymiary wysokościowe przedziału? Wysokość całkowita wynosi 4GU (72 mm), co odpowiada 4 jednostkom montażowym o szerokości 18 mm każda.
