Przedział metalowy o wysokości 3GU dla TwinLine-L, głębokość 275mm, CombiLine, ZX820 | 2CPX010683R9999 ABB

Alternatywny kod produktu: 2CPX010683R9999

Opis i Kluczowe Cechy

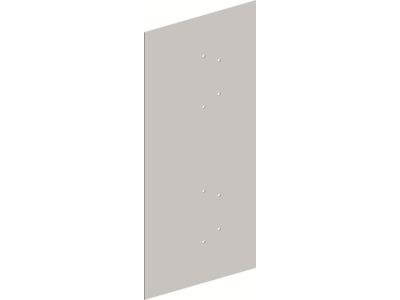

Przedział metalowy o wysokości 3GU (3 modułów) przeznaczony do montażu na profilu WR/EDF (275 mm głębokości) w systemie TwinLine-L. Wykonany z blachy stalowej, służy do fizycznego oddzielenia sąsiednich modułów, pól rozdzielaczy i liczników w szafach instalacyjnych. Nitowana konstrukcja zapewnia stabilność i trwałość połączenia z profilem nośnym.

• Wysokość 3GU: Precyzyjne dopasowanie do standardowych modułów o szerokości 1 jednostki (1GU = 18 mm), umożliwiające elastyczne kształtowanie przestrzeni w szafie.
• Głębokość 275 mm: Zgodna z wymiarami profilu WR/EDF, gwarantująca stabilne mocowanie i zachowanie odległości separacyjnych między modułami.
• Blacha stalowa: Wysoka wytrzymałość mechaniczna i odporność na uszkodzenia, zapewniająca długotrwałą separację w środowisku instalacji elektrycznej.
• Nitowany montaż na profilu WR/EDF: Trwałe połączenie z profilem nośnym, eliminujące luzowanie się przegrody podczas eksploatacji.
• Oddzielenie modułów/pól rozdzielaczy: Zapobiega przypadkowemu zwarciu między sąsiednimi obwodami i ułatwia organizację okablowania wewnętrznego.

Zgodność z Normami

Przedział spełnia wymagania norm europejskich dotyczących konstrukcji szaf rozdzielczych i separatorów modułów. Wyprodukowany zgodnie z dyrektywami EMC i niskonapięciowymi, posiada oznaczenie CE.

Zastosowanie

Przedział metalowy 3GU do TwinLine-L znajduje zastosowanie w szafach rozdzielczych i sterowniczych, gdzie wymagana jest fizyczna separacja modułów elektrycznych.

• Oddzielanie pól rozdzielaczy niskiego napięcia w instalacjach przemysłowych i budynkowych.
• Separacja liczników energii w szafach pomiarowych.
• Stosowanie jako przegroda pomiędzy obwodami o różnych napięciach (np. 230V a 400V).
• Organizacja okablowania w szafach zasilających i sterowniczych o głębokości 275 mm.

Wskazówki Montażowe

Montaż przegrody powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w całej szafie. Przedział mocuje się na profilu WR/EDF za pomocą nitów (dołączonych do zestawu), zachowując równomierne rozmieszczenie punktów mocowania. Po montażu należy sprawdzić stabilność przegrody i zachowanie wymaganych odstępów separacyjnych między modułami. W przypadku montażu w środowisku o podwyższonej wilgotności zaleca się dodatkową ochronę antykorozyjną.

FAQ

• Czy przegroda jest odporna na uszkodzenia łukowe? Nie – konstrukcja nie posiada specjalnej odporności na działanie łuku elektrycznego. Stosować wyłącznie jako separator mechaniczny.
• Jaki jest maksymalny odstęp między punktami mocowania? Dokładny odstęp nie został określony w danych produktu. Zaleca się stosowanie się do zaleceń producenta profilu WR/EDF lub dokumentacji technicznej systemu TwinLine-L.
• Czy przegroda może być stosowana w szafach o innej głębokości? Głębokość 275 mm jest kluczowa dla stabilnego montażu na profilu WR/EDF. Stosowanie w szafach o innym wymiarze może prowadzić do niewłaściwego dopasowania.
