Przedział metalowy o szerokości 3PW dla Twinline-G/L/W, CombiLine, ZX842 | 2CPX010701R9999 ABB

Alternatywny kod produktu: 2CPX010701R9999

Opis i Kluczowe Cechy

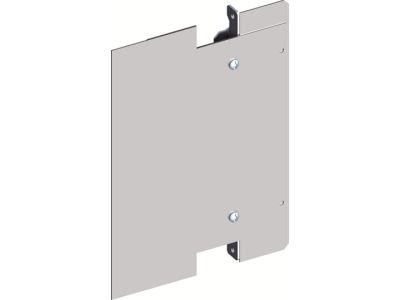

Przedział metalowy o szerokości 3PW (500 mm) z blachy stalowej (symbol 2CPX010701R9999) to element służący do fizycznego oddzielenia sąsiednich pól rozdzielacza, modułów lub mierników w szafach serii Twinline-G, Twinline-L, Twinline-W. Przeznaczony do montażu w szafach o głębokości 225 mm, 275 mm lub 350 mm, zapewnia bezpieczeństwo i porządek w instalacjach elektrycznych.

• Szerokość 3PW (500 mm): Standardowa szerokość pola rozdzielacza, kompatybilna z szynami montażowymi serii WR/EDF.
• Blacha stalowa: Trwała konstrukcja odporna na uszkodzenia mechaniczne, gwarantująca długą żywotność i stabilność montażu.
• Montaż na szynach WR/EDF: Prosty i pewny montaż przy użyciu dodatkowych szyn montażowych, bez konieczności spawania.
• Oddzielenie pól rozdzielacza: Chroni przed przypadkowym zwarciem łukowym między sąsiednimi modułami, zwiększając bezpieczeństwo obsługi.
• Kompatybilność z seriami Twinline: Pasuje do szaf Twinline-G, Twinline-L i Twinline-W o głębokości 225 mm, 275 mm oraz 350 mm.

Zgodność z Normami

Przedział metalowy jest zgodny z ogólnymi normami bezpieczeństwa elektrycznego i konstrukcyjnego dla rozdzielnic niskiego napięcia. Spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach zgodnych z normami IEC 61439-1/2 i EN 60439.

Zastosowanie

Przedział metalowy 3PW znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako element separujący sąsiednie pola, moduły lub mierniki.

• Oddzielenie pól rozdzielacza w szafach serii Twinline-G, Twinline-L i Twinline-W.
• Separacja modułów pomiarowych lub zabezpieczeniowych w instalacjach przemysłowych.
• Ograniczenie ryzyka zwarcia łukowego między sąsiednimi elementami.
• Organizacja przestrzeni w rozdzielnicy – klarowne wydzielenie stref dla różnych funkcji elektrycznych.

Wskazówki Montażowe

Montaż przedziału powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Przedział mocuje się do profili WR/EDF za pomocą dodatkowych szyn montażowych – nie wymaga spawania ani dodatkowych narzędzi. Upewnić się, że głębokość szafy (225 mm, 275 mm lub 350 mm) jest zgodna z wymiarami przedziału. Po montażu sprawdzić stabilność i prawidłowe ustawienie względem sąsiednich elementów.

FAQ

• Czy przedział jest odporny na zwarcia łukowe? Nie – przedział metalowy 3PW nie posiada specjalnej odporności na zwarcia łukowe. Jego główną funkcją jest fizyczne oddzielenie pól, co minimalizuje ryzyko zwarcia, ale nie stanowi izolacji przeciwłukowej.
• Czy przedział pasuje do innych serii rozdzielnic niż Twinline? Przeznaczony jest przede wszystkim do serii Twinline-G, Twinline-L i Twinline-W. Przed zastosowaniem w innych typach szaf należy sprawdzić kompatybilność wymiarową.
• Jakie narzędzia są potrzebne do montażu? Do montażu wymagane są standardowe narzędzia elektryczne (wkrętarka, wkręty) oraz szyny montażowe WR/EDF. Nie są potrzebne specjalistyczne narzędzia ani spawanie.
