Przedział metalowy o szerokości 1PW dla Twinline-G/L/W, CombiLine, ZX840 | 2CPX010699R9999 ABB

Alternatywny kod produktu: 2CPX010699R9999

Opis i Kluczowe Cechy

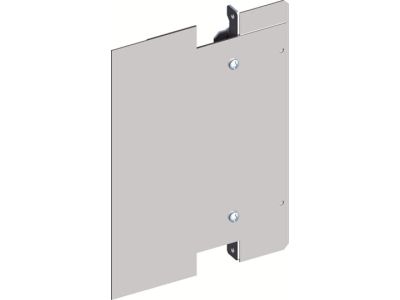

Przedział metalowy 1PW (symbol 2CPX010699R9999) o szerokości 250 mm to stalowa przegroda montażowa przeznaczona do szaf rozdzielczych z serii Twinline-G, Twinline-L, Twinline-W oraz CombiLine i ZX840. Przeznaczony do oddzielania sąsiednich modułów, pól rozdzielacza lub liczników, zapewniając fizyczną separację i poprawiając organizację wnętrza szafy. Montowany na szynach WR/EDF za pomocą dedykowanych szyn montażowych.

• Szerokość 250 mm (1 pole): Standardowa szerokość modułu w szafach rozdzielczych, kompatybilna z większością urządzeń modułowych.
• Blacha stalowa: Trwała konstrukcja o wysokiej wytrzymałości mechanicznej, odporna na odkształcenia podczas montażu i eksploatacji.
• Oddzielenie modułów: Zapewnia fizyczną barierę między sąsiednimi polami, chroniąc przed przypadkowym kontaktem i ułatwiając identyfikację obwodów.
• Montaż na szynach WR/EDF: Prosta instalacja z wykorzystaniem standardowych profili montażowych, bez konieczności dodatkowej obróbki.
• Kompatybilność z Twinline-G/L/W, CombiLine, ZX840: Uniwersalne rozwiązanie do szerokiej gamy szaf rozdzielczych o głębokości 225, 275 i 350 mm.

Zgodność z Normami

Przedział metalowy spełnia wymogi norm europejskich dotyczących konstrukcji szaf rozdzielczych i separacji pól. Produkt posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Przedział metalowy 1PW znajduje zastosowanie w szafach rozdzielczych, gdzie wymagana jest fizyczna separacja modułów, pól licznikowych lub obwodów w celu poprawy bezpieczeństwa i organizacji przestrzeni.

• Oddzielanie pól rozdzielacza energetycznego w szafach Twinline-G/L/W.
• Separacja pól licznikowych w instalacjach z rozliczeniem energii.
• Organizacja obwodów w rozdzielnicach CombiLine i ZX840.
• Zapobieganie przypadkowemu kontaktowi między sąsiednimi modułami o różnych napięciach lub funkcjach.

Wskazówki Montażowe

Montaż przedziału powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w szafie. Przegrodę montować na szynach WR/EDF za pomocą dedykowanych szyn montażowych, zapewniając stabilne i pionowe ustawienie. Przed montażem sprawdzić kompatybilność z głębokością szafy (225, 275 lub 350 mm). Nie stosować w środowiskach zagrożonych wyładowaniami łukowymi.

FAQ

• Czy przedział jest odporny na łuk elektryczny? Nie, przedział metalowy 1PW nie posiada odporności na łuk elektryczny. Stosować wyłącznie do separacji fizycznej modułów w normalnych warunkach pracy.
• Jakie szafy są kompatybilne z tym przedziałem? Przegroda jest przeznaczona do szaf serii Twinline-G, Twinline-L, Twinline-W, CombiLine oraz ZX840 o głębokości 225, 275 i 350 mm.
• Czy przedział można montować w szafach o innych głębokościach? Nie, zalecana głębokość szafy to 225, 275 lub 350 mm. Montaż w innych przypadkach może skutkować niestabilnym mocowaniem lub ograniczoną funkcjonalnością.
