Przedłużenie osi napędu K6 DMV1250-2000N (200mm), 4K14K6H200 DMV | 1050248 Eaton

Alternatywny kod produktu: 4K14K6H200

Opis i Kluczowe Cechy

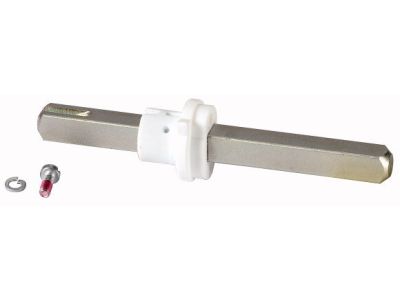

Przedłużenie osi napędu K6 DMV1250-2000N (200 mm) o symbolu 1050248 to dedykowane akcesorium przeznaczone do wyłączników serii Dumeco DMV o siłach 1250 N, 1600 N oraz 2000 N. Wykonane w postaci pręta o kwadratowym przekroju 14 mm, umożliwia przedłużenie połączenia między wyłącznikiem a uchwytem obrotowym K6. Długość 200 mm pozwala na elastyczne dopasowanie odległości montażowej, co ułatwia ergonomiczne ustawienie elementów sterowniczych w rozdzielnicy.

• Długość 200 mm: zapewnia odpowiedni zasięg dla wygodnej obsługi uchwytu obrotowego, nawet przy głęboko zabudowanych wyłącznikach.
• Przekrój kwadratowy 14 mm: gwarantuje sztywne i precyzyjne przeniesienie momentu obrotowego z uchwytu na wyłącznik, bez luzów i poślizgów.
• Kompatybilność z DMV 1250N, 1600N i 2000N: uniwersalne akcesorium do całej serii wyłączników Dumeco o najwyższych parametrach wytrzymałości mechanicznej.
• Przeznaczone do uchwytu obrotowego K6: idealne uzupełnienie systemu sterowania ręcznego, umożliwiające zdalne załączanie/wyłączanie bez konieczności otwierania drzwi rozdzielnicy.
• Niezawodna konstrukcja: element wykonany z materiałów odpornych na korozję i ścieranie (materiał zgodny z normami producenta), co gwarantuje długą żywotność w warunkach przemysłowych.

Zgodność z Normami

Przedłużenie osi napędu K6 DMV1250-2000N (200 mm) zostało zaprojektowane zgodnie z wewnętrznymi standardami jakości producenta Dumeco oraz przeznaczone do współpracy z wyłącznikami spełniającymi wymagania norm europejskich. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Akcesorium znajduje zastosowanie wszędzie tam, gdzie wymagane jest przedłużenie mechanicznego połączenia między wyłącznikiem a zewnętrznym uchwytem obrotowym. Jest szczególnie przydatne w instalacjach, w których wyłączniki umieszczone są w głębi szafy lub za panelem osłonowym.

• Przedłużenie osi napędu w rozdzielnicach przemysłowych z wyłącznikami DMV 1250N–2000N.
• Montaż uchwytu obrotowego K6 w dogodnym miejscu na drzwiach szafy sterowniczej.
• Zastosowanie w automatyce budynkowej do ręcznego sterowania głównymi obwodami zasilania.
• W systemach awaryjnego wyłączania (bezpieczeństwo maszyn) – przedłużenie umożliwia łatwy dostęp do wyłącznika z zewnątrz.

Wskazówki Montażowe

Montaż elementów mechanicznych na wyłącznikach DMV może być wykonywany wyłącznie przez uprawniony personel z kwalifikacjami SEP, po bezwzględnym odłączeniu napięcia od wszystkich biegunów wyłącznika. Przedłużenie osi zakłada się na kwadratowy trzpień wyłącznika, a następnie łączy z uchwytem obrotowym K6. Należy upewnić się, że oś jest osadzona na pełną głębokość i zablokowana (jeśli przewidziano blokadę). Zachowaj odpowiednią siłę dokręcania elementów mocujących – stosuj się do momentu obrotowego podanego w dokumentacji producenta. Przekrój przewodów (jeśli dotyczy montażu elektrycznego) musi być dobrany do obciążenia wyłącznika. Nie używaj przedłużenia poza specyfikacją – stosuj wyłącznie z dedykowanym wyłącznikiem DMV i uchwytem K6.

FAQ

• Czy przedłużenie osi nadaje się do wyłączników DMV o siłach 1250N, 1600N i 2000N? Tak, produkt jest przeznaczony do wszystkich wymienionych wariantów serii DMV Dumeco. Długość 200 mm oraz kwadratowy przekrój 14 mm są jednakowe dla tych modeli.
• Jaki jest materiał wykonania przedłużenia? Producent nie podaje w karcie katalogowej konkretnego materiału, jednak zgodnie z ogólnymi standardami branżowymi element wykonany jest ze stali lub stopu odpornego na korozję. W razie wątpliwości zalecamy kontakt z doradcą technicznym.
• Czy mogę użyć tego przedłużenia z innym uchwytem obrotowym niż K6? Przedłużenie jest zaprojektowane specjalnie do współpracy z uchwytem obrotowym K6. Zastosowanie z innymi uchwytami może skutkować nieprawidłowym dopasowaniem geometrycznym (wymiar kwadratu 14 mm) i brakiem gwarancji poprawnego działania.
