Przedłużenie osi napędu K5, DMV630N/1000N 235mm, 4K14K5H235 DMV | 1050245 Eaton

Alternatywny kod produktu: 4K14K5H235

Opis i Kluczowe Cechy

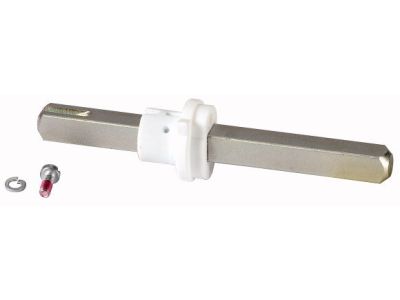

Przedłużenie osi napędu K5 marki Dumeco (symbol 1050245) przeznaczone do przełączników serii DMV630N i DMV1000N. Element o długości 235 mm i kwadratowym wale roboczym 14 mm umożliwia wyprowadzenie napędu na żądaną wysokość – idealne rozwiązanie, gdy pokrętło obrotowe K5 ma znaleźć się w dogodniejszym miejscu na płycie czołowej rozdzielnicy. Precyzyjne wykonanie gwarantuje stabilne połączenie i płynne przełączanie bez luzów.

• Długość 235 mm: Pozwala na elastyczne dopasowanie wysokości napędu – od dna przełącznika do górnej krawędzi wału roboczego, co ułatwia zabudowę w szafach o niestandardowej głębokości.
• Kwadrat 14 mm: Bezpośrednio współpracuje z pokrętłem obrotowym K5, zapewniając nieprzekręcalne połączenie kształtowe i wyeliminowanie poślizgu.
• Kompatybilność z DMV630N/1000N: Dedykowane akcesorium do wyłączników Dumeco tej serii – gwarantowana pewność montażu i długoletnia niezawodność.
• Łatwy montaż: Konstrukcja typu plug‑and‑play – wystarczy nasadzić na wał przełącznika i zabezpieczyć zgodnie z instrukcją producenta.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wewnętrznymi standardami jakości Dumeco oraz spełnia wymogi dyrektyw Unii Europejskiej, co potwierdza oznaczenie CE. Jako część systemu przełączników DMV630N/1000N nie podlega odrębnej certyfikacji, ale zachowuje pełną zgodność z przepisami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Przedłużenie osi napędu K5 znajduje praktyczne zastosowanie wszędzie tam, gdzie konieczne jest wyniesienie pokrętła obrotowego poza obręb rozdzielnicy lub dostosowanie jego położenia do ergonomii obsługi. Sprawdza się w automatyce budynkowej oraz przemyśle.

• Wyprowadzenie napędu wyłącznika DMV630N/1000N na panel czołowy szafy sterowniczej.
• Montaż pokrętła K5 w dogodnym miejscu dla operatora – np. na drzwiach rozdzielnicy zamiast wewnątrz.
• Zastosowanie w instalacjach, gdzie standardowa długość wału przełącznika jest niewystarczająca ze względu na grubość izolacji lub zabudowę modułową.

Wskazówki Montażowe

Montaż przedłużenia osi oraz podłączanie przełącznika powinno być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że nie zostanie przypadkowo załączone. Osadź element na kwadratowym wale przełącznika DMV zgodnie z dokumentacją producenta, a następnie zamocuj pokrętło K5. Nie przekraczaj dopuszczalnego momentu dokręcania (szczegóły w karcie katalogowej). Zastosuj przewody o przekroju dobranym do prądu znamionowego wyłącznika.

FAQ

• Czy przedłużenie osi K5 pasuje do wszystkich przełączników Dumeco DMV? Jest dedykowane wyłącznie do serii DMV630N i DMV1000N. Przeznaczone do współpracy z pokrętłem obrotowym K5.
• Jaką długość ma to przedłużenie? Długość całkowita wynosi 235 mm, a wymiar wału roboczego to kwadrat 14 mm.
• Czy do montażu potrzebne są dodatkowe adaptery? Nie, przedłużenie jest gotowe do bezpośredniego osadzenia na wał przełącznika – wymagane jest jedynie pokrętło K5 (brak w zestawie).
