Przedłużenie osi napędu K1/K2S, DMV160 (400mm) 4K6400MMK1/2S DMV | 1314693 Eaton

Alternatywny kod produktu: 4K6400MMK1/2S

Opis i Kluczowe Cechy

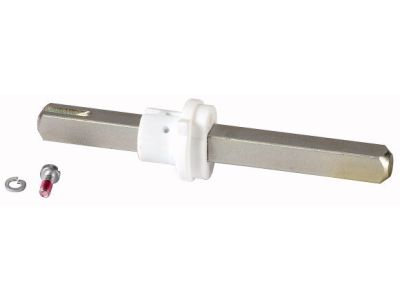

Przedłużenie osi napędu o symbolu 4K6400MMK1/2S DMV to akcesorium mechaniczne przeznaczone do przełączników DMV160 (Dumeco 160 N). Długość 400 mm oraz zakończenie kwadratowe 6 mm zapewniają kompatybilność z uchwytami obrotowymi K1 i K2S. Produkt umożliwia elastyczne wyprowadzenie osi napędu od dolnej części przełącznika do góry, co ułatwia montaż w rozdzielnicach o większej głębokości.

• Długość 400 mm: Pozwala na ergonomiczne poprowadzenie napędu w głębszych szafach sterowniczych, zachowując swobodę manipulacji.
• Zakończenie kwadrat 6 mm: Standardowy wymiar współpracujący z uchwytami obrotowymi K1 i K2S bez konieczności dodatkowej obróbki.
• Kompatybilność z DMV160 (Dumeco 160 N): Gwarantowana pasować do przełączników tej serii, co upraszcza dobór akcesoriów.
• Konstrukcja mechaniczna: Przeznaczona do przenoszenia momentu obrotowego z uchwytu na przełącznik, zapewniając niezawodne działanie wieloobrotowych napędów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z normami europejskimi oraz standardami DIN obowiązującymi w budowie rozdzielnic i osprzętu przełącznikowego. Posiada certyfikację CE. W razie potrzeby szczegółowe normy należy zweryfikować z dokumentacją techniczną producenta.

Zastosowanie

Przedłużenie osi napędu stosuje się wszędzie tam, gdzie istnieje konieczność zdalnego sterowania przełącznikami DMV160 za pomocą uchwytów obrotowych K1 lub K2S. Szczególnie przydatne w przypadku rozdzielnic o ograniczonej przestrzeni przedniej.

• Sterowanie wieloobrotowymi przełącznikami DMV160 w szafach sterowniczych o głębokości powyżej standardowej
• Wyprowadzenie osi napędu na zewnątrz rozdzielnicy w celu zastosowania uchwytu obrotowego z przedniej płyty
• Instalacje automatyki budynkowej i przemysłowej wymagające synchronizacji mechanicznej przełączników DMV160 z elementami panelu operatorskiego
• Zastosowanie w układach rozłączników lub przełączników sieciowych DMV160, gdzie uchwyt obrotowy K1/K2S ma być zamontowany w dogodnym miejscu

Wskazówki Montażowe

Montaż przedłużenia osi napędu powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (dotyczy całej rozdzielnicy). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające szafę sterowniczą. Przedłużenie należy osadzić na wale przełącznika DMV160, a uchwyt obrotowy K1 lub K2S zamocować na drugim końcu tak, aby oś miała swobodny obrót bez zacięć. Należy dobrać odpowiednią długość przedłużenia do odległości montażowej. Przekrój kwadratowy 6 mm musi idealnie pasować do gniazda uchwytu. Po montażu sprawdź płynność przełączania – nie używaj nadmiernej siły. Dokręcaj elementy mocujące zgodnie z zaleceniami w dokumentacji technicznej producenta.

FAQ

• Czy to przedłużenie pasuje do uchwytów innych niż K1 i K2S? Produkt jest dedykowany wyłącznie do uchwytów obrotowych K1 i K2S. Inne typy mogą mieć inny sposób mocowania lub wymagają adaptera.
• Jaki jest materiał przedłużenia osi? W danych producenta nie podano materiału. Standardowo stosuje się stal nierdzewną lub ocynkowaną – szczegóły należy sprawdzić w karcie katalogowej producenta (symbol 4K6400MMK1/2S DMV).
• Czy przedłużenie osi można skrócić na wymiar? Przedłużenie o długości 400 mm jest dostarczone w stanie gotowym do montażu. Skracanie może uszkodzić zakończenie kwadratowe 6 mm i wpłynąć na wytrzymałość mechaniczną. Zaleca się stosowanie oryginalnej długości.
