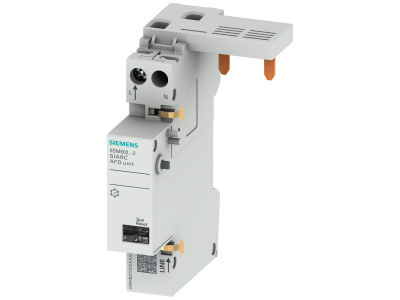

Blok wyłączników instalacyjnych przeciwpożarowych AFDD, 1-16A 230V do MCB i RCBO 1+N 2DU | 5SM6021-2 Siemens

Alternatywny kod produktu: 5SM60212

Opis i Kluczowe Cechy

Blok wyłącznika instalacyjnego przeciwpożarowego AFDD Siemens SENTRON 5SM6021-2 to innowacyjne urządzenie do wykrywania niebezpiecznych łuków elektrycznych, przeznaczone do montażu dodatkowego z wyłącznikami nadmiarowo-prądowymi (MCB) lub różnicowoprądowymi z członem nadprądowym (RCBO) 1+N 2DU. Zakres prądowy 1–16 A przy napięciu 230 V AC umożliwia stosowanie w typowych obwodach odbiorczych, minimalizując ryzyko pożaru spowodowanego błędnymi łukami świetlnymi.

• Zakres prądowy 1–16 A: dopasowanie do obwodów o różnych obciążeniach, zapewniające selektywną ochronę przed łukiem bez zbędnych wyłączeń.
• Detekcja łuków szeregowych i równoległych: wczesne wykrywanie błędnych wyładowań, które mogą prowadzić do pożaru, oraz bezpieczne odłączenie zasilania jeszcze przed powstaniem zagrożenia.
• Kompaktowa obudowa blokowa: umożliwia zestawienie z MCB/RCBO w rozdzielnicy, redukując zajęcie miejsca na szynie DIN w porównaniu do oddzielnych urządzeń.
• Współpraca z MCB i RCBO 1+N 2DU: uniwersalność montażu – blok tworzy z wybranym wyłącznikiem zintegrowany system ochrony przeciwpożarowej.
• Technologia gwarantująca bezpieczeństwo: uzupełnia lukę w zabezpieczeniach konwencjonalnych wyłączników, wykrywając łuki, które nie są skutecznie eliminowane przez standardowe urządzenia nadprądowe lub różnicowoprądowe.

Zgodność z Normami

Blok AFDD Siemens spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami i standardami bezpieczeństwa. Urządzenie przeznaczone do montażu w rozdzielnicach zgodnych z normą DIN.

Zastosowanie

Blok wyłącznika przeciwpożarowego AFDD 5SM6021-2 stosuje się w instalacjach budynków mieszkalnych, użyteczności publicznej oraz obiektach komercyjnych, gdzie wymagana jest zaawansowana ochrona przed pożarem pochodzenia elektrycznego. Urządzenie współpracuje z wybranym wyłącznikiem nadmiarowo-prądowym lub różnicowoprądowym, tworząc kompletne zabezpieczenie obwodu.

• Ochrona obwodów gniazd wtyczkowych i linii oświetleniowych przed skutkami łuku elektrycznego – zapobiega pożarom w instalacjach domowych i biurowych.
• Zabezpieczenie obwodów zasilających urządzenia wrażliwe (komputery, serwery, sprzęt medyczny) przed uszkodzeniem w wyniku łuku.
• Montaż w rozdzielnicach głównych i podrozdzielnicach jako element uzupełniający ochronę nadprądową i różnicowoprądową.
• Stosowanie w obiektach o podwyższonym ryzyku pożarowym (magazyny, hotele, szkoły) – wczesna detekcja i wyłączenie obniżają straty materialne.

Wskazówki Montażowe

Montaż i podłączenie bloku AFDD może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w zestawieniu z wybranym wyłącznikiem MCB lub RCBO 1+N 2DU – należy postępować zgodnie z instrukcją producenta. Przekrój przewodów doprowadzających dobierz do prądu znamionowego obwodu (zabezpieczenia nadprądowego). Moment dokręcania zacisków stosuj zgodny z dokumentacją techniczną Siemens. Po zakończeniu montażu sprawdź poprawność działania poprzez symulację (jeśli przewidziana) i wykonaj pomiary ochronne.

FAQ

• Czy blok AFDD może pracować samodzielnie bez MCB lub RCBO? Nie – urządzenie jest przeznaczone wyłącznie do montażu dodatkowego z wyłącznikiem nadmiarowo-prądowym lub różnicowoprądowym. Bez takiego wyłącznika nie zapewni właściwej ochrony obwodu.
• Jaki jest zakres prądowy i napięcie znamionowe modelu 5SM6021-2? Blok pracuje w zakresie prądu 1–16 A przy napięciu 230 V AC. Nadaje się do typowych obwodów jednofazowych.
• Czy urządzenie posiada wbudowany wskaźnik zadziałania? W zależności od wersji bloku może być wyposażony w sygnalizację optyczną. Szczegółowe informacje znajdują się w karcie katalogowej producenta – zalecamy sprawdzenie oznaczeń na obudowie.
