Profil poziomy dla wysokich obciążeń, XVTL-HP-8-MIB | 115143 Eaton

Alternatywny kod produktu: XVTL-HP-8-MIB

Opis i Kluczowe Cechy

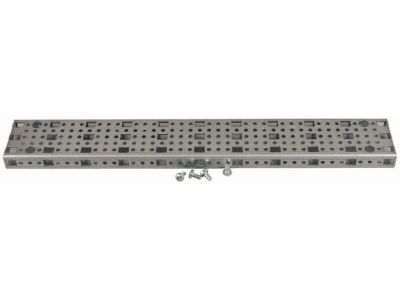

Profil poziomy dla wysokich obciążeń XVTL-HP-8-MIB (symbol 115143) to element konstrukcyjny przeznaczony do rozdzielnic modułowych z serii XVTL. Zaprojektowany do pracy z prądami do 2500 A, zapewnia stabilne prowadzenie szyn i optymalne rozłożenie sił mechanicznych w rozdzielnicy przy dużych obciążeniach.

• Przeznaczenie do 2500 A: Profil umożliwia bezpieczną pracę rozdzielnicy w obwodach o znacznym obciążeniu, bez ryzyka nadmiernego nagrzewania się elementów konstrukcyjnych.
• Dedykowany do serii XVTL: Gwarantuje pełną kompatybilność mechaniczną i elektryczną z rozdzielnicami tego producenta, co skraca czas montażu i eliminuje konieczność stosowania przejściówek.
• Konstrukcja pozioma: Ułatwia prowadzenie szyn zbiorczych i kabli w poziomie, co poprawia ergonomię rozdzielnicy i ułatwia przyszłą rozbudowę.
• Wysoka sztywność mechaniczna: Profil zachowuje stabilność wymiarową nawet przy długich odcinkach i dużym obciążeniu prądowym, co podnosi bezpieczeństwo użytkowania.
• Łatwy montaż na szynie TH35: Standardowy system mocowania przyspiesza prace instalacyjne i pozwala na szybki demontaż w razie potrzeby modyfikacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymogami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności mechanicznej.

Zastosowanie

Profil poziomy XVTL-HP-8-MIB znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, w których występują wysokie prądy robocze. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Stabilne prowadzenie szyn zbiorczych w rozdzielnicach o prądzie do 2500 A.
• Organizacja okablowania w poziomie – ułatwia zachowanie ładu elektrycznego w rozdzielnicy.
• Wzmocnienie konstrukcji rozdzielnicy w miejscach montażu aparatów modułowych o dużej masie.
• Budowa rozdzielnic w instalacjach przemysłowych, komercyjnych i wielorodzinnych budynkach mieszkalnych.

Wskazówki Montażowe

Montaż profilu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Profil mocuje się na szynie TH35 (DIN). Przed montażem należy sprawdzić kompatybilność mechaniczną z konkretnym modelem rozdzielnicy XVTL. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta rozdzielnicy. Podczas instalacji należy zachować odpowiednie odstępy izolacyjne i zapewnić prawidłową wentylację.

FAQ

• Jakie obciążenie prądowe wytrzymuje ten profil? Profil został zaprojektowany do pracy w rozdzielnicach o prądzie znamionowym do 2500 A, jednak ostateczna obciążalność zależy od konfiguracji całej rozdzielnicy i warunków chłodzenia.
• Czy profil można montować w rozdzielnicach innych serii niż XVTL? Produkt jest dedykowany wyłącznie do serii XVTL. Montaż w innych rozdzielnicach wymaga indywidualnej weryfikacji wymiarów i systemu mocowania przez instalatora.
• Jaki jest stopień ochrony (IP) profilu? Profil jako element konstrukcyjny nie ma przypisanego stopnia ochrony IP – jest on zależny od obudowy rozdzielnicy, w której zostanie zamontowany.
