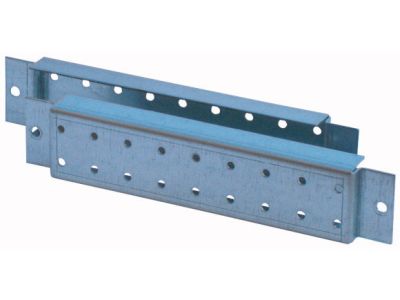

Profil poziomy dla obciążeń do 30kg., XVTL-HP/L-8 | 115148 Eaton

Alternatywny kod produktu: XVTL-HP/L-8

Opis i Kluczowe Cechy

Profil poziomy XVTL-HP/L-8 (symbol 115148) to dedykowany element konstrukcyjny do rozdzielnic szeregowych serii XVTL przeznaczonych do pracy prądowej do 2500 A. Zaprojektowany do przenoszenia obciążeń do 30 kg, umożliwia bezpieczne zamocowanie cięższej aparatury modułowej, rozdzielczej czy listew zaciskowych bez ryzyka odkształcenia profilu.

• Obciążenie do 30 kg: pozwala na montaż transformatorów, przekaźników, styczników i innych ciężkich komponentów w rozdzielnicy, zachowując stabilność konstrukcji.
• Przeznaczenie do rozdzielnic XVTL do 2500 A: idealnie współpracuje z szynami zbiorczymi i osprzętem serii XVTL, zapewniając kompatybilność mechaniczną i łatwą integrację.
• Prosta instalacja: profil wyposażony w otwory montażowe zgodne z wymiarami rozdzielnic XVTL, co przyspiesza prace instalacyjne.
• Wytrzymała konstrukcja stalowa: gwarantuje długotrwałą sztywność i odporność na obciążenia statyczne w normalnych warunkach pracy rozdzielnicy.

Zgodność z Normami

Produkt przeznaczony do zabudowy w rozdzielnicach zgodnych z europejskimi normami i certyfikowany znakiem CE. Jako element konstrukcyjny nie podlega odrębnym normom wyrobu – spełnia wymagania stawiane akcesoriom do rozdzielnic niskiego napięcia.

Zastosowanie

Profil poziomy XVTL-HP/L-8 służy jako belka nośna w rozdzielnicach szeregowych. Umożliwia elastyczne rozmieszczenie aparatury i akcesoriów w szafie.

• Wsparcie dla ciężkich modułów takich jak styczniki, przekaźniki mocy, zasilacze UPS w rozdzielnicach XVTL.
• Montaż listew przyłączeniowych, rozdzielaczy i szyn montażowych w poziomie – organizacja przestrzeni wewnątrz szafy.
• Dodatkowe punktowe wzmocnienie w strefach wymagających zwiększonej nośności, np. nad aparaturą modułową.
• Zastosowanie w stacjach transformatorowych, rozdzielniach głównych i podrozdzielniach przemysłowych.

Wskazówki Montażowe

Montaż profilu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Profil mocuje się do konstrukcji nośnej rozdzielnicy XVTL przy użyciu dołączonych lub zalecanych przez producenta wkrętów/dławnic. Momenty dokręcania oraz dopuszczalne przekroje przewodów (jeśli profil jest wykorzystywany do prowadzenia kabli) należy dobierać zgodnie z dokumentacją techniczną rozdzielnicy. Upewnij się, że łączna masa zamontowanych urządzeń nie przekracza 30 kg.

FAQ

• Czy profil można stosować w rozdzielnicach innych serii niż XVTL? Profil XVTL-HP/L-8 został zaprojektowany z myślą o rozdzielnicach szeregowych XVTL do 2500 A. Stosowanie w innych systemach wymaga weryfikacji wymiarów montażowych i nośności.
• Jaki jest stopień ochrony IP tego profilu? Profil jest elementem konstrukcyjnym rozdzielnicy – sam nie posiada stopnia ochrony. IP całej szafy zależy od obudowy i uszczelnień.
• Czy profil jest malowany / galwanizowany? Producent nie podaje informacji o powłoce. Standardowo elementy serii XVTL są dostarczane w wersji ocynkowanej – zalecamy sprawdzenie w dokumentacji technicznej dostawcy.
