Profil pionowy z kątownikami, wys. 1800mm, XVTL-VP18/SET | 115167 Eaton

Alternatywny kod produktu: XVTL-VP18/SET

Opis i Kluczowe Cechy

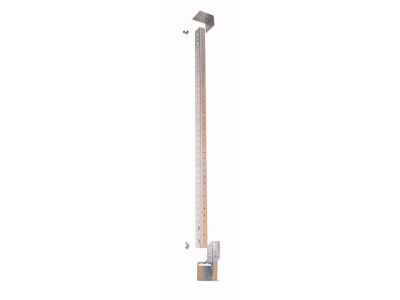

Profil pionowy z kątownikami XVTL-VP18/SET (symbol 115167) to element konstrukcyjny przeznaczony do rozdzielnic niskiego napięcia do zabudowy szeregowej serii XVTL. Wysokość 1800 mm zapewnia odpowiednią przestrzeń montażową w rozdzielnicach o dużym zapotrzebowaniu na miejsce – idealny do instalacji w obwodach głównych i rozgałęźnych. Profil został zaprojektowany do współpracy z rozdzielnicami o prądzie znamionowym do 2500 A, co gwarantuje wytrzymałość mechaniczną i stabilność konstrukcji.

• Wysokość 1800 mm: Umożliwia montaż aparatury na dużej wysokości pionowej – oszczędza miejsce w rozdzielnicy i ułatwia prowadzenie przewodów.
• Z kątownikami w zestawie: Otrzymujesz gotowe elementy do szybkiego połączenia profilu z obudową – redukuje czas montażu i liczbę dodatkowych części.
• Przeznaczenie do rozdzielnic XVTL do 2500 A: Wytrzymała konstrukcja dopasowana do dużych obciążeń prądowych – stabilność nawet w wymagających aplikacjach przemysłowych.
• Zabudowa szeregowa: Umożliwia tworzenie rozdzielnic w układzie szeregowym – optymalizuje wykorzystanie przestrzeni w szafach rozdzielczych.
• Systemowe dopasowanie do serii XVTL: Bezproblemowa integracja z pozostałymi komponentami obudowy – gwarancja spójności mechanicznej i estetycznej.

Zgodność z Normami

Profil XVTL-VP18/SET został zaprojektowany zgodnie z wymaganiami europejskich norm dla rozdzielnic niskiego napięcia (standard DIN) oraz posiada certyfikację CE. Przeznaczony jest do stosowania w rozdzielnicach zabudowy szeregowej, które spełniają wymagania dyrektyw niskonapięciowych.

Zastosowanie

Profil pionowy z kątownikami służy do organizacji wnętrza rozdzielnic w instalacjach przemysłowych i budynkowych. Jego głównym zastosowaniem jest montaż aparatury modułowej oraz prowadzenie przewodów w pionie.

• Montaż w rozdzielnicach głównych i podrozdzielniach w obiektach komercyjnych i przemysłowych.
• Organizacja przestrzeni wewnątrz szaf rozdzielczych z zabudową szeregową – ułatwia grupowanie aparatów i kanałów kablowych.
• Wsparcie dla ciężkich elementów (np. styczników, wyłączników) – profil przenosi obciążenia pionowe, odciążając szynę TH35.
• Modernizacje istniejących rozdzielnic – umożliwia dodanie dodatkowych kondygnacji montażowych bez wymiany obudowy.

Wskazówki Montażowe

Montaż profilu pionowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Profil mocuje się do ramy obudowy za pomocą dostarczonych kątowników – śruby dokręcać momentem podanym w dokumentacji producenta. Zaleca się stosowanie przekrojów przewodów ochronnych i roboczych zgodnych z projektem instalacji oraz normą IEC/EN 61439. Przed montażem sprawdź kompatybilność z serią XVTL i nośność szyny TH35 (jeśli dotyczy). W przypadku montażu w pozycji pionowej należy zapewnić stabilne podparcie dolne i górne.

FAQ

• Czy profil jest kompatybilny z innymi seriami rozdzielnic? Profil XVTL-VP18/SET został zaprojektowany wyłącznie do rozdzielnic zabudowy szeregowej serii XVTL. W innych obudowach może wymagać dodatkowych adapterów – sprawdź dokumentację techniczną producenta.
• Jakie są materiały użyte do produkcji profilu? Producent nie podaje szczegółowych danych materiałowych – profil wykonany jest z metalu o odpowiedniej wytrzymałości mechanicznej i odporności na korozję (szczegóły w karcie katalogowej). Należy unikać obciążeń przekraczających 2500 A prądu znamionowego obudowy.
• Czy profil może być montowany w rozdzielnicy z innymi akcesoriami XVTL? Tak, seria XVTL jest systemem modułowym – profil współpracuje z pionowymi szynami montażowymi, pokrywami i osprzętem wewnętrznym tej samej serii. Rekomendujemy stosowanie elementów oryginalnych.
