Profil pionowy nośny 750mm dla obudów poliestrowych, Orion+ system C | FL466A Hager

Opis i Kluczowe Cechy

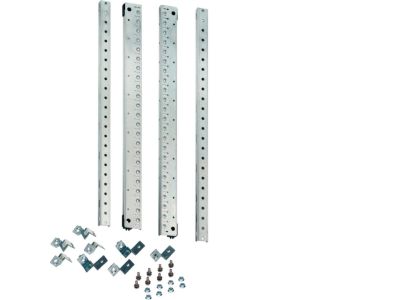

Profil pionowy nośny FL466A o długości 750 mm przeznaczony do obudów poliestrowych Orion+ system C. Stanowi element konstrukcyjny rozdzielnicy, umożliwiający zamocowanie płyt montażowych, szyn DIN TH35 oraz aparatury modułowej. Długość 750 mm zapewnia optymalne wykorzystanie wysokości obudowy przy zachowaniu sztywności całej konstrukcji.

• Długość 750 mm: Dopasowany do standardowych wymiarów obudów poliestrowych Orion+ system C, co ułatwia planowanie rozkładu komponentów.
• Przeznaczony do systemu C: Gwarantowana kompatybilność z obudowami Orion+ – bez konieczności przeróbek lub dodatkowych adapterów.
• Konstrukcja nośna: Umożliwia stabilny montaż płyt montażowych oraz szyn TH35, na których instalowana jest aparatura modułowa (wyłączniki, styczniki, przyciski).
• Łatwy montaż: Standardowe mocowanie w obudowie za pomocą elementów systemowych – szybka i powtarzalna instalacja.
• Wytrzymałość mechaniczna: Profil zapewnia sztywność potrzebną do przenoszenia obciążeń od zamontowanej aparatury, zachowując stabilność rozdzielnicy.

Zgodność z Normami

Profil nośny FL466A jest elementem konstrukcyjnym rozdzielnic. Produkt spełnia wymogi europejskich norm dotyczących rozdzielnic niskiego napięcia oraz posiada oznaczenie CE. Zastosowane materiały i wykonanie są zgodne z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Profil pionowy nośny FL466A znajduje zastosowanie w rozdzielnicach poliestrowych Orion+ system C, gdzie służy jako wspornik dla elementów systemu rozdzielniczego. Idealny do:

• Montażu płyt montażowych (np. płyty tylne, osłony) w obudowach poliestrowych.
• Instalacji szyn DIN TH35, na których umieszcza się aparaturę modułową – wyłączniki nadprądowe, różnicowoprądowe, styczniki, przekaźniki, przyciski i przełączniki.
• Organizacji przestrzeni wewnątrz rozdzielnicy – umożliwia logiczny podział na strefy funkcyjne.
• Zastosowań w automatyce budynkowej i przemysłowej, gdzie wymagana jest trwała i elastyczna konstrukcja nośna.

Wskazówki Montażowe

Montaż profilu nośnego FL466A może być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Profil przeznaczony jest do mocowania w obudowie Orion+ system C przy użyciu dostarczonych lub dedykowanych elementów systemowych. W przypadku montażu z szynami TH35 należy stosować się do zaleceń producenta dotyczących momentu dokręcania połączeń. Przekrój przewodów ochronnych i roboczych dobierać zgodnie z obowiązującymi normami oraz obciążalnością instalacji.

FAQ

• Czy profil pasuje do innych obudów niż Orion+? Profil FL466A został zaprojektowany specjalnie dla systemu C obudów poliestrowych Orion+. Stosowanie w innych obudowach może wymagać dodatkowej adaptacji – zalecamy weryfikację wymiarów i systemu mocowania.
• Jaką maksymalną liczbę szyn DIN można zamontować na profilu? Liczba szyn zależy od ich długości oraz rozmieszczenia. Profil o długości 750 mm umożliwia montaż jednej lub dwóch szyn TH35 w standardowym rozstawie – optymalną konfigurację należy dobrać zgodnie z dokumentacją techniczną obudowy.
• Czy profil wymaga obróbki (cięcia, wiercenia)? Nie. Produkt dostarczany jest w gotowej długości 750 mm, przystosowanej do montażu w obudowie Orion+ system C. Wszelkie modyfikacje mogą osłabić konstrukcję i są odradzane.
