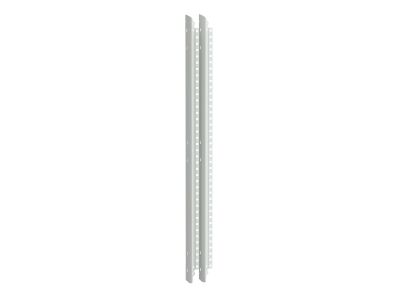

Profil łączący IP30 21-modułów PrismaSet | LVS01067 Schneider Electric

Opis i Kluczowe Cechy

Profil łączący PrismaSet 21-modułów to element systemowy przeznaczony do modularnej budowy rozdzielnic elektrycznych i szaf sterowniczych. Zaprojektowany do łączenia szyn montażowych, zapewnia stabilne i precyzyjne mocowanie aparatury modułowej w układzie 21 jednostek modułowych. Stopień ochrony IP30 chroni wnętrze szafy przed wnikaniem ciał stałych.

• System 21 modułów: Kompatybilny z aparaturą modułową o szerokości 21 jednostek, ułatwiający projektowanie i montaż rozdzielnic.
• Stopień ochrony IP30: Ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm – odpowiedni do zastosowań w suchych pomieszczeniach instalacyjnych.
• Materiał konstrukcyjny: Wysokiej jakości tworzywo termoplastyczne zapewniające izolacyjność i odporność na obciążenia mechaniczne.
• Modularność: Umożliwia elastyczne dostosowanie konfiguracji rozdzielnicy poprzez łączenie kilku profili w dowolnych kombinacjach.
• Łatwy montaż: Profil wyposażony w system mocowania do szyn TH35, kompatybilny z normami instalacyjnymi.

Zgodność z Normami

Profil łączący spełnia wymagania norm europejskich dotyczących aparatury modułowej i szyn montażowych. Zgodny z normami IEC 60715, DIN 43880 oraz standardami bezpieczeństwa dla rozdzielnic niskiego napięcia. Posiada oznakowanie CE.

Zastosowanie

Profil łączący PrismaSet 21-modułów przeznaczony jest do budowy i rozbudowy rozdzielnic elektrycznych, szaf sterowniczych oraz rozdzielnic budynkowych.

• Budowa nowych rozdzielnic modułowych o szerokości do 21 jednostek.
• Rozbudowa istniejących instalacji poprzez dodawanie kolejnych profili łączących.
• Mocowanie aparatury modułowej (wyłączniki, styczniki, przekaźniki) na szynach montażowych.
• Stosowanie w szafach sterowniczych maszyn przemysłowych i urządzeń automatyki.

Wskazówki Montażowe

Montaż profilu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Profil montować na szynie TH35, dokręcając wkręty z odpowiednim momentem zgodnym z dokumentacją techniczną. Upewnić się, że profil jest właściwie wypoziomowany przed dokręceniem. Po montażu aparatury modułowej sprawdzić stabilność konstrukcji.

FAQ

• Czy profil łączący jest kompatybilny z innymi systemami szyn montażowych? Profil zaprojektowany jest do szyn TH35 zgodnych z normą IEC 60715, standardowo stosowanych w rozdzielnicach modułowych.
• Jaka jest maksymalna liczba profili łączących w jednej rozdzielnicy? Nie określono limitu w dokumentacji. Możliwość łączenia kilku profili zależy od wymiarów szafy i obciążenia mechanicznego.
• Czy profil wymaga dodatkowego zabezpieczenia przeciwpożarowego? Profil wykonany z tworzywa termoplastycznego spełnia wymagania norm przeciwpożarowych dla aparatury modułowej. W przypadku specyficznych wymagań instalacyjnych należy zapoznać się z dokumentacją systemową.
