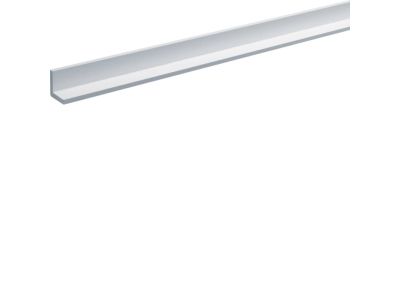

Profil izolacyjny kształt "L" 30x10mm do wsparcia szyn Cu długość 2000mm | UZ20GFL Hager

Opis i Kluczowe Cechy

Profil izolacyjny w kształcie litery L o wymiarach 30x10 mm i długości 2000 mm (symbol UZ20GFL) przeznaczony do systemu szaf Univers. Stanowi niezawodne wsparcie dla szyn miedzianych w rozdzielnicach dystrybucyjnych i szafach licznikowych, zapewniając izolację elektryczną oraz stabilne mocowanie przewodów. Wymiary 30x10 mm i długa sekcja 2000 mm ułatwiają prowadzenie szyn na większych odcinkach bez konieczności łączenia wielu elementów.

• Wymiary 30x10 mm: Profil zapewnia optymalne podparcie szyn miedzianych, minimalizując ryzyko odkształceń i poprawiając stabilność konstrukcji.
• Długość 2000 mm: Pozwala na pokrycie długich tras w rozdzielnicy bez zbędnych złączy, co przyspiesza montaż i redukuje liczbę potencjalnych punktów słabych.
• Kształt L: Umożliwia łatwe mocowanie profilu do płaskich powierzchni szafy, a jednocześnie tworzy kątowe podparcie dla szyn Cu.
• Materiał izolacyjny: Profil wykonany z materiału o wysokiej wytrzymałości dielektrycznej – zapewnia bezpieczną separację elektryczną szyn od obudowy.
• Kompatybilność z systemem Univers: Dedykowany do szaf licznikowych i rozdzielnic dystrybucyjnych Univers, co gwarantuje bezkolizyjny montaż i spójność systemu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla akcesoriów instalacyjnych. Posiada oznaczenie CE, potwierdzające zgodność z wymogami bezpieczeństwa i jakości.

Zastosowanie

Profil izolacyjny UZ20GFL znajduje zastosowanie w rozdzielnicach dystrybucyjnych oraz szafach licznikowych systemu Univers. Służy przede wszystkim do wsparcia i izolacji szyn miedzianych, ułatwiając organizację przewodów wewnątrz szafy.

• Wsparcie dla szyn miedzianych w rozdzielnicach głównych i podrozdzielniach.
• Montaż w szafach licznikowych – zapewnia bezpieczne prowadzenie przewodów od licznika do odbiorników.
• Stosowany jako element izolujący szyny od metalowej obudowy szafy, eliminując ryzyko przypadkowego kontaktu.
• Uniwersalne zastosowanie w systemach dystrybucji energii wymagających mechanicznego podparcia przewodów sztywnych.

Wskazówki Montażowe

Montaż profilu izolacyjnego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Profil mocuje się do płaskiej powierzchni szafy za pomocą odpowiednich wkrętów (nie są dołączone). Szyny miedziane układa się wewnątrz profilu, a przekrój i liczba szyn muszą być dobrane do prądu obciążenia zgodnie z dokumentacją techniczną. Nie przekraczać dopuszczalnych obciążeń mechanicznych – w razie wątpliwości skonsultować się z producentem.

FAQ

• Z jakiego materiału wykonany jest profil? Profil izolacyjny UZ20GFL wykonany jest z tworzywa termoutwardzalnego o wysokiej odporności elektrycznej i mechanicznej. Dokładny skład materiału dostępny jest w karcie katalogowej producenta.
• Czy profil nadaje się do szyn aluminiowych? Profil został zaprojektowany z myślą o szynach miedzianych (Cu). W przypadku szyn aluminiowych należy sprawdzić kompatybilność mechaniczną i termiczną – zalecamy kontakt z doradcą technicznym.
• Jaka jest maksymalna liczba szyn, które można zamontować w profilu? Profil o wymiarach 30x10 mm umożliwia umieszczenie jednej standardowej szyny miedzianej (np. 20x5 mm lub 30x5 mm). W przypadku większych przekrojów należy zastosować profil o odpowiednio większych wymiarach.
