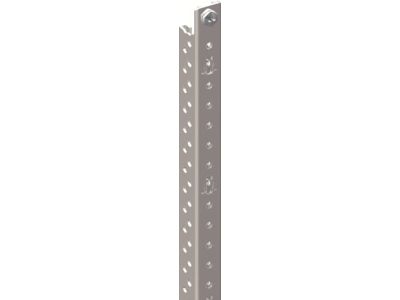

Profil EDF OH5 1350 mm, profil do montażu płyt montazowych, szyn TH itp.., ED15 | 2CPX039215R9999 ABB

Alternatywny kod produktu: 2CPX039215R9999

Opis i Kluczowe Cechy

Profil montażowy EDF OH5 (symbol 2CPX039215R9999) o długości 1350 mm przeznaczony jest do montażu płyt montażowych oraz szyn TH. Stanowi solidny element konstrukcyjny wewnątrz rozdzielnic, umożliwiając bezpieczne i stabilne osadzenie aparatury modułowej oraz innych komponentów.

• Długość 1350 mm: Zapewnia odpowiednią przestrzeń do montażu wielu urządzeń w jednej linii, redukując liczbę łączników i skracając czas instalacji.
• Przeznaczenie do płyt montażowych i szyn TH: Umożliwia elastyczne rozmieszczenie aparatury w rozdzielnicy zgodnie z wymaganiami projektu oraz normami DIL (DIN).
• Kompatybilność z profilem EDF OH5: Gwarantuje spójność mechaniczną w systemie EDF, upraszczając logistykę i dobór akcesoriów.
• Solidna konstrukcja: Zapewnia długą żywotność oraz odporność na obciążenia mechaniczne podczas montażu i eksploatacji rozdzielnicy.

Zgodność z Normami

Profil EDF OH5 spełnia standardy europejskie oraz posiada certyfikat CE. Jest dostosowany do wymogów obowiązujących w instalacjach elektrycznych, jednak producent nie podał szczegółowych numerów norm. W przypadku wątpliwości zalecamy weryfikację zgodności z projektem instalacji.

Zastosowanie

Profil montażowy EDF OH5 znajduje zastosowanie przede wszystkim w budowie rozdzielnic i szaf sterowniczych, gdzie wymagane jest stabilne mocowanie płyt oraz szyn TH. Idealnie sprawdza się w:

• Montażu płyt montażowych do aparatury modułowej (wyłączniki, styczniki, przyciski).
• Instalacji szyn TH (np. TH35) do mocowania aparatury zgodnej z systemem DIN.
• Tworzeniu wielopoziomowych konstrukcji wewnątrz rozdzielnic.
• Modernizacji istniejących rozdzielnic – pozwala na łatwą reorganizację rozmieszczenia komponentów.

Wskazówki Montażowe

Montaż profilu oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony. Profil należy mocować do szyny TH35 lub bezpośrednio do konstrukcji nośnej zgodnie z dokumentacją producenta. Wszelkie połączenia mechaniczne wykonywane z użyciem odpowiednich śrub i nakrętek powinny być dokręcane momentem zalecanym w instrukcji. Przekroje przewodów oraz zabezpieczenia należy dobierać do planowanego obciążenia instalacji.

FAQ

• Czy profil EDF OH5 nadaje się do montażu na szynie DIN 35 mm? Profil jest przeznaczony do montażu płyt i szyn TH, a nie bezpośrednio do szyny DIN. Może jednak służyć jako podstawa, na której osadza się szynę TH35 wraz z aparaturą.
• Jaki jest materiał profilu? W danych produktu nie podano konkretnego materiału. W typowych rozwiązaniach profile tego segmentu wykonywane są ze stali ocynkowanej lub aluminium. W celu uzyskania dokładnej specyfikacji zalecamy kontakt z producentem.
• Czy profil wymaga specjalnych narzędzi do cięcia na wymiar? Nie ma informacji o możliwości docinania. Standardowo profile są oferowane w sztywnych długościach fabrycznych. W razie potrzeby należy wybrać odpowiednią długość z oferty lub skorzystać z gotowych elementów łączących.
