Procesor komunikacyjny CP 443-1 połączenie SIMATIC S7-400 do sieci ETHERNET, SIMATIC NET | 6GK7443-1EX30-0XE0 Siemens

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Siemens

Producent

Siemens

Kod

1087019

EAN

4019169206709

Kod Producenta

6GK7443-1EX30-0XE0

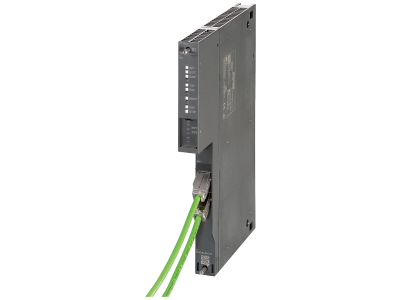

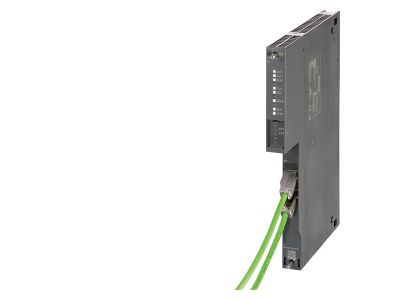

Procesor komunikacyjny CP 443-1 połączenie SIMATIC S7-400 do sieci ETHERNET, SIMATIC NET

Informacja o Produkcie

Alternatywny kod produktu: 6GK74431EX300XE0

Opis i Kluczowe Cechy

Procesor komunikacyjny CP 443-1 (nr katalogowy 6GK7443-1EX30-0XE0) firmy Siemens z rodziny SIMATIC NET to zaawansowany interfejs sieciowy dla sterowników SIMATIC S7-400. Umożliwia niezawodną komunikację przemysłową w sieciach Ethernet, zapewniając obsługę protokołów ISO, TCP/IP i UDP, a także komunikacji S7. Wyposażony w zintegrowany switch czasu rzeczywistego ERTEC 400 z dwoma portami RJ45 (10/100 Mbit/s), pozwala na szybką i deterministyczną transmisję danych w systemach automatyki. Urządzenie montowane jest w szufladzie sterownika S7-400.

Obsługiwane protokoły (ISO, TCP/IP, UDP, S7, FETCH/WRITE): szeroka kompatybilność z systemami nadzoru, PLC i urządzeniami innych producentów – elastyczna integracja w każdej sieci przemysłowej.
Zintegrowany switch czasu rzeczywistego ERTEC 400 (2xRJ45, 10/100 Mbit/s): niezawodna komunikacja i synchronizacja czasu w aplikacjach czasu rzeczywistego, np. PROFINET.
Parametryzacja przez LAN oraz konfiguracja adresu IP przez DHCP lub STEP 7: uproszczone wdrożenie i zdalna diagnostyka bez konieczności fizycznego dostępu do urządzenia.
Funkcje FETCH/WRITE: możliwość bezpośredniego odczytu i zapisu danych w sterowniku przez sieć – niezbędne przy wymianie danych z systemami SCADA.
Ochrona przez listę dozwolonych adresów IP: zwiększone bezpieczeństwo sieci poprzez ograniczenie dostępu tylko do autoryzowanych hostów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących urządzeń automatyki przemysłowej oraz posiada oznaczenie CE. Przeznaczony do stosowania w środowisku przemysłowym w systemach automatyki i sterowania.

Zastosowanie

Procesor komunikacyjny CP 443-1 jest dedykowany do budowy wydajnych sieci przemysłowych w oparciu o sterowniki SIMATIC S7-400. Sprawdza się wszędzie tam, gdzie wymagana jest szybka i deterministyczna komunikacja Ethernet.

Integracja sterownika S7-400 z siecią zakładową lub systemem nadrzędnym (SCADA/MES).
Wymiana danych między wieloma sterownikami w rozproszonych instalacjach automatyki.
Komunikacja z urządzeniami innych producentów przy użyciu protokołów TCP/IP lub ISO.
Realizacja funkcji FETCH/WRITE dla systemów wizualizacji i archiwizacji danych.

Wskazówki Montażowe

Montaż i podłączenie procesora komunikacyjnego CP 443-1 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się w szufladzie (racku) sterownika SIMATIC S7-400 zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania sterownika i wszystkich podłączonych obwodów. Do podłączenia przewodów Ethernet stosować kable ekranowane kategorii minimum 5e. Wszelkie parametry konfiguracyjne (adres IP, maska podsieci) należy ustawić zgodnie z wymaganiami sieci.

FAQ

Czy procesor CP 443-1 posiada wbudowany switch? Tak, zintegrowany switch czasu rzeczywistego ERTEC 400 z dwoma portami RJ45 pracującymi z prędkością 10/100 Mbit/s.
Jakie protokoły komunikacyjne są obsługiwane? ISO, TCP/IP, UDP, komunikacja S7, funkcje FETCH/WRITE, synchronizacja czasu oraz PROFIENERGY.
Czy można skonfigurować adres IP przez sieć? Tak, parametryzacja przez LAN jest możliwa, a adres IP może być przypisany przez serwer DHCP lub za pomocą narzędzi STEP 7.
