Pręt z płaskownika miedzianego 20x 5mm długość ok. 2 m cynowany | 8WC5053 Siemens

Alternatywny kod produktu: 8WC5053

Opis i Kluczowe Cechy

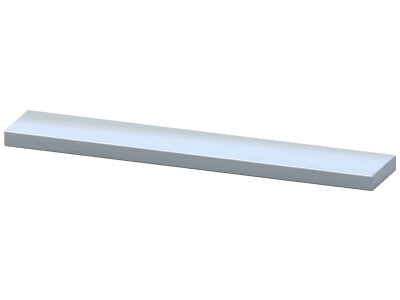

Pręt z płaskownika miedzianego o wymiarach 20 x 5 mm i długości ok. 2 m (symbol 8WC5053) to element systemu szyn zbiorczych 8US firmy Siemens. Wykonany z miedzi cynowanej, zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na korozję. Długość 2 m umożliwia dopasowanie do indywidualnych potrzeb instalacji poprzez przycięcie na wymiar, co ułatwia ekonomiczną i przejrzystą budowę rozdzielnic instalacyjnych.

• Miedź cynowana (20 x 5 mm): wysoka przewodność elektryczna oraz ochrona przed utlenianiem i korozją, co przekłada się na długotrwałą niezawodność połączeń w rozdzielnicy.
• Długość ok. 2 m: elastyczność w projektowaniu – możliwość przycięcia na żądane wymiary, minimalizacja odpadów i dopasowanie do konkretnej konfiguracji szyn zbiorczych.
• Kompatybilność z systemem 8US Siemens: dedykowany element umożliwiający szybki montaż na belkach wzdłużnych o rozstawie 60 mm, zgodnie z koncepcją modułowej rozdzielnicy.
• Cynowanie: ułatwia lutowanie oraz poprawia jakość styku elektrycznego, a jednocześnie zabezpiecza powierzchnię przed wpływem wilgoci i zanieczyszczeń.
• Zastosowanie w rozdzielnicach do 1600 A: pręt stanowi część systemu szyn zbiorczych zdolnego do przesyłu prądów nawet do 1600 A (w zależności od konfiguracji całego systemu), co pozwala na stosowanie w wymagających aplikacjach przemysłowych i budynkowych.

Zgodność z Normami

Produkt przeznaczony jest do stosowania w systemie szyn zbiorczych 8US firmy Siemens. Jako element prefabrykowanego systemu rozdzielnicowego spełnia wymogi europejskich norm dotyczących bezpieczeństwa i kompatybilności. Posiada oznaczenie CE oraz jest dopuszczony do obrotu na terenie Unii Europejskiej. Montaż należy przeprowadzać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Pręt z płaskownika miedzianego 20x5mm cynowany znajduje zastosowanie przede wszystkim w rozdzielnicach instalacyjnych i przemysłowych, gdzie wymagana jest niezawodna i elastyczna dystrybucja energii. Stosowany jest jako element szyn zbiorczych do zasilania aparatury modułowej.

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach mieszkaniowych, biurowych i przemysłowych.
• Zasilanie bezpiecznikowych rozłączników izolacyjnych, wyłączników nadprądowych oraz aparatury ochronnej w systemie 8US.
• Tworzenie magistral zasilających dla odbiorników o dużym poborze prądu, np. w halach produkcyjnych i centrach danych.
• Prefabrykacja gałęzi odbiorników – umożliwia szybki montaż i późniejszą rozbudowę instalacji bez konieczności ingerencji w główną szynę zbiorczą.

Wskazówki Montażowe

Montaż pręta oraz całego systemu szyn zbiorczych 8US powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Pręt mocuje się na belkach wzdłużnych z rozstawem 60 mm, a ostykowanie realizowane jest za pomocą dedykowanych adapterów i nośników sprzętowych. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta systemu 8US. Po zamontowaniu sprawdzić poprawność połączeń oraz izolację pomiędzy szynami fazowymi.

FAQ

• Czy pręt można przycinać na mniejsze odcinki? Tak, długość ok. 2 m pozwala na dowolne przycinanie przy użyciu standardowych narzędzi do miedzi, co ułatwia dopasowanie do konkretnej konfiguracji szyn zbiorczych.
• Dlaczego pręt jest cynowany? Cynowanie zwiększa odporność na korozję i utlenianie, poprawia przewodność styku oraz ułatwia lutowanie, co jest szczególnie ważne w środowiskach o podwyższonej wilgotności.
• Czy ten pręt nadaje się do każdego systemu szyn zbiorczych? Jest dedykowany do systemu szyn zbiorczych 8US firmy Siemens. Do innych systemów może wymagać sprawdzenia kompatybilności wymiarowej oraz metody mocowania.
