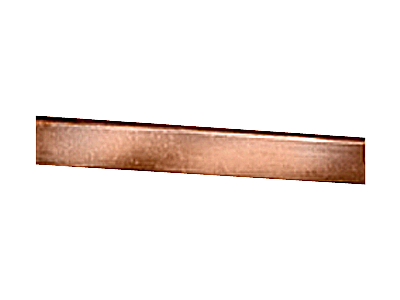

Pręt z płaskownika miedzianego 20x 5mm długość ok. 2,4 m bez izolacji | 8WC5126 Siemens

Alternatywny kod produktu: 8WC5126

Opis i Kluczowe Cechy

Płaskownik miedziany o wymiarach 20 x 5 mm i długości ok. 2,4 m (symbol 8WC5126) firmy Siemens to podstawowy element systemu szyn zbiorczych 8US. Wykonany z wysokoprzewodzącej miedzi, bez izolacji, umożliwia elastyczne projektowanie rozdzielnic instalacyjnych i przemysłowych oraz pewne łączenie aparatury ochronnej i rozdzielczej. Dzięki uniwersalnym wymiarom sprawdza się zarówno w aplikacjach wymagających dużych przekrojów, jak i w instalacjach o ograniczonej przestrzeni montażowej.

• Wymiary 20 x 5 mm: optymalny przekrój pozwalający na prowadzenie prądów roboczych w rozdzielnicach bez nadmiernego nagrzewania się elementów – szczególnie przy długich odcinkach szyn zbiorczych.
• Długość ok. 2,4 m: umożliwia wykonanie kilku połączeń w standardowej szafie rozdzielczej lub dopasowanie do konkretnego układu za pomocą prostego cięcia na wymiar.
• Materiał – miedź (Cu): gwarantuje niską rezystancję, wysoką przewodność elektryczną i cieplną, co przekłada się na mniejsze straty energii i stabilną pracę instalacji.
• Bez izolacji: pozwala na bezpośrednie łączenie z zaciskami aparatów (np. wyłączników, rozłączników) oraz wykorzystanie w systemie szyn zbiorczych 8US z adapterami i osłonami – wymaga zachowania odpowiednich odstępów izolacyjnych i stosowania osłon przeciwdotykowych.
• Kompatybilność z systemem 8US Siemens: łatwy montaż na belkach wzdłużnych o rozstawie 60 mm, mocowanie mechaniczne i ostykowanie elektryczne w jednej operacji – skraca czas instalacji i redukuje koszty.

Zgodność z Normami

Płaskownik miedziany 8WC5126 przeznaczony jest do stosowania w systemach szyn zbiorczych spełniających wymagania europejskich norm dotyczących rozdzielnic i aparatury niskiego napięcia. Produkt posiada certyfikat CE. W przypadku montażu w rozdzielnicach należy przestrzegać odpowiednich przepisów krajowych oraz wymogów producenta dotyczących odstępów izolacyjnych i ochrony przed dotykiem bezpośrednim.

Zastosowanie

Płaskownik miedziany służy jako uniwersalny element przewodzący w systemach szyn zbiorczych oraz do indywidualnych połączeń w rozdzielnicach instalacyjnych i przemysłowych. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne rozdziałanie energii elektrycznej.

• Budowa szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach – łączenie wyłączników głównych, rozłączników izolacyjnych i aparatury ochronnej.
• Elastyczne łączenie aparatury modułowej (np. bezpieczników, styczników) w systemie 8US – umożliwia szybką rekonfigurację i rozbudowę instalacji.
• Wykonywanie krótkich połączeń między zaciskami urządzeń w szafach sterowniczych – redukcja liczby przewodów i poprawa estetyki okablowania.
• Zasilanie szyn zbiorczych w rozdzielnicach przemysłowych i budynkowych (do montażu w obudowach o odpowiednim stopniu ochrony).

Wskazówki Montażowe

Montaż płaskownika miedzianego oraz wszystkich elementów systemu szyn zbiorczych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest pozbawiony potencjału. Płaskownik mocuje się na belkach wzdłużnych (rozstaw 60 mm) przy użyciu odpowiednich adapterów i uchwytów systemu 8US. Przed dokręcaniem połączeń sprawdzić czystość styków – zaleca się użycie narzędzi dynamometrycznych zgodnie z momentem dokręcania podanym w dokumentacji systemu. Przekrój płaskownika (20x5 mm) dobiera się do przewidywanego obciążenia prądowego oraz warunków chłodzenia w danej rozdzielnicy. Należy bezwzględnie stosować osłony przeciwdotykowe (klatki ochronne) na nieizolowane części szyn, aby zapewnić stopień ochrony przed dotykiem bezpośrednim.

FAQ

• Czy płaskownik miedziany 8WC5126 jest izolowany? Nie, produkt dostarczany jest bez izolacji. Po zamontowaniu w systemie szyn zbiorczych należy zastosować dedykowane osłony adapterów i nośników sprzętowych (zabezpieczone przed wetknięciem palców) oraz zachować odpowiednie odstępy izolacyjne zgodnie z normami.
• Jaki jest maksymalny prąd, jaki może przenosić ten płaskownik? Producent nie podaje w danych katalogowych konkretnej wartości prądu dla pojedynczego płaskownika – dobór zależy od liczby równolegle prowadzonych szyn, warunków chłodzenia, temperatury otoczenia oraz sposobu montażu. W systemie szyn zbiorczych 8US dostępne są szyny do prądów do 1600 A, przy czym płaskownik 20x5 mm jest jednym z elementów składowych – ostateczną wartość prądu należy ustalić na podstawie dokumentacji technicznej systemu.
• Czy można ciąć płaskownik na wymiar? Tak, płaskownik można przycinać na odpowiednią długość (np. piłką do metalu). Po cięciu należy dokładnie oczyścić i odtłuścić powierzchnię styku, aby zapewnić niską rezystancję połączenia. Przycinanie nie wpływa na funkcjonalność, ale należy pamiętać o zachowaniu minimalnych odstępów izolacyjnych względem obudowy rozdzielnicy.
