Pręt z płaskownika miedzianego 20x 10mm długość ok. 2 m cynowany | 8WC5063 Siemens

Alternatywny kod produktu: 8WC5063

Opis i Kluczowe Cechy

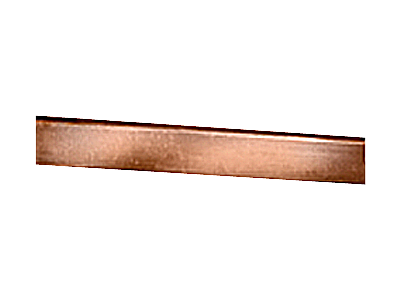

Pręt z płaskownika miedzianego o wymiarach 20 x 10 mm i długości ok. 2 m, cynowany (symbol 8WC5063), przeznaczony jest do stosowania w systemie szyn zbiorczych Siemens 8US. Dzięki cynowaniu zapewnia wysoką odporność korozyjną i stabilne połączenia elektryczne w rozdzielnicach instalacyjnych. Kompaktowa konstrukcja umożliwia efektywne prowadzenie szyn zbiorczych przy jednoczesnym zachowaniu przejrzystości i bezpieczeństwa rozdzielnicy.

• Wymiary 20 x 10 mm, długość ok. 2 m: uniwersalny format do budowy szyn zbiorczych o rozstawie 60 mm, umożliwiający elastyczne projektowanie rozdzielnic.
• Cynowana powierzchnia: chroni miedź przed utlenianiem i korozją, zapewniając niską rezystancję styków oraz długotrwałą niezawodność połączeń.
• Element systemu szyn zbiorczych Siemens 8US: pełna kompatybilność z adapterami, osłonami i aparaturą modułową, co skraca czas montażu i redukuje koszty okablowania.
• Montaż na belkach wzdłużnych o rozstawie 60 mm: łatwe mocowanie mechaniczne i elektryczne w jednej operacji, bez potrzeby dodatkowych przewodów.
• Wysokie bezpieczeństwo eksploatacji: system 8US wyposażony w zabezpieczone przed dotykiem osłony adapterów i nośników, co minimalizuje ryzyko porażenia podczas prac konserwacyjnych.

Zgodność z Normami

Pręt z płaskownika miedzianego 8WC5063 jest elementem certyfikowanego systemu szyn zbiorczych Siemens 8US, który spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany do stosowania w rozdzielnicach instalacyjnych zgodnie z ogólnie przyjętymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Pręt przeznaczony jest do budowy szyn zbiorczych w rozdzielnicach instalacyjnych, gdzie służy do rozdziału energii elektrycznej pomiędzy aparaturę modułową. Sprawdza się szczególnie w instalacjach wymagających dużej niezawodności połączeń i uporządkowanego okablowania.

• Tworzenie głównych szyn zbiorczych w rozdzielnicach głównych i piętrowych budynków mieszkalnych, biurowych i przemysłowych.
• Zasilanie aparatury ochronnej (bezpiecznikowe rozłączniki izolacyjne, wyłączniki nadprądowe, różnicowoprądowe) w ramach systemu 8US.
• Rozprowadzenie zasilania do układów sterowania, styczników, przekaźników i innych odbiorników w szafach sterowniczych.
• Wymiana lub rozbudowa istniejących szyn zbiorczych przy modernizacji rozdzielnic – łatwa adaptacja do różnych konfiguracji.

Wskazówki Montażowe

Montaż pręta oraz całego systemu szyn zbiorczych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Pręt mocuje się do belek wzdłużnych (rozstaw 60 mm) przy użyciu odpowiednich uchwytów i adapterów systemu 8US. Przekrój przewodów przyłączanych do szyny musi być dobrany do spodziewanego obciążenia prądowego. Zaleca się zachowanie momentów dokręcania śrub zgodnie z wytycznymi Siemens, aby zapewnić trwałe i pewne połączenie elektryczne.

FAQ

• Czy pręt jest gotowy do użycia od razu po zakupie? Tak, pręt jest cynowany i przycięty na długość ok. 2 m. Można go montować w systemie 8US bez dodatkowej obróbki, jednak w razie potrzeby dopuszczalne jest przycięcie na wymiar pod warunkiem zachowania odpowiednich narzędzi i zasad BHP.
• Jaki jest stopień ochrony systemu szyn zbiorczych 8US? Stopień ochrony samego pręta nie jest definiowany – bezpieczeństwo przed dotykiem zapewniają dedykowane osłony adapterów i nośników systemu 8US. Kompletna rozdzielnica z osłonami osiąga typowo IP2X lub wyższy w zależności od obudowy.
• Czy można łączyć pręty ze sobą w celu uzyskania dłuższej szyny? System 8US przewiduje łączenie sekcji szyn zbiorczych za pomocą złączy mostkujących (dostępnych osobno). Dzięki temu można budować szyny o dowolnej długości przy zachowaniu ciągłości elektrycznej i mechanicznej.
