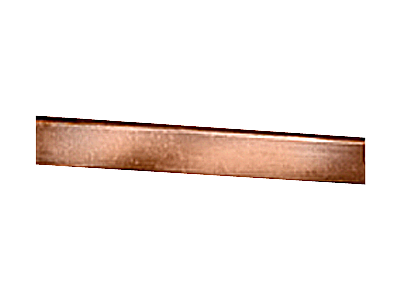

Pręt z płaskownika miedzianego 20x 10mm długość ok. 2,4 m bez izolacji | 8WC5128 Siemens

Alternatywny kod produktu: 8WC5128

Opis i Kluczowe Cechy

Pręt z płaskownika miedzianego o wymiarach 20 x 10 mm i długości ok. 2,4 m (symbol katalogowy 8WC5128) firmy Siemens jest przeznaczony do budowy systemu szyn zbiorczych 8US. Wykonany z czystej miedzi, zapewnia doskonałe przewodnictwo elektryczne i niskie straty mocy. Brak izolacji pozwala na stosowanie go w połączeniu z izolowanymi adapterami oraz osłonami systemu 8US, co gwarantuje bezpieczeństwo i elastyczność montażu. Pręt współpracuje z belkami wzdłużnymi o rozstawie 60 mm, typowymi dla rozdzielnic instalacyjnych.

• Materiał – miedź: Gwarantuje niską rezystywność i efektywne przewodzenie prądu, minimalizując straty energii w magistrali.
• Wymiary 20 x 10 mm: Duży przekrój poprzeczny umożliwia bezpieczne prowadzenie wysokich prądów (w zależności od konfiguracji systemu 8US) bez ryzyka przegrzania.
• Długość ok. 2,4 m: Optymalna do typowych rozdzielnic – pozwala na wykonanie ciągłej szyny zbiorczej bez zbędnych łączeń.
• Bez izolacji: Przeznaczony do stosowania z dedykowanymi adapterami i osłonami systemu 8US, które chronią przed przypadkowym dotykiem.
• Kompatybilny z systemem szyn zbiorczych Siemens 8US: Umożliwia szybki montaż i ostykowanie w jednej operacji, skracając czas instalacji i redukując koszty.

Zgodność z Normami

Pręt jest elementem systemu szyn zbiorczych 8US firmy Siemens, który został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i uzyskał dopuszczenie do stosowania w budowie maszyn i urządzeń na całym świecie. Produkt posiada certyfikat CE oraz spełnia wymagania odpowiednich norm europejskich (bez podania konkretnych numerów norm – zgodnie z danymi producenta).

Zastosowanie

Pręt płaskownika miedzianego 20x10 mm znajduje zastosowanie przede wszystkim jako element magistrali zasilającej w rozdzielnicach instalacyjnych wyposażonych w system szyn zbiorczych 8US. Jego duży przekrój i wysoka przewodność sprawiają, że sprawdza się w obwodach o znacznym zapotrzebowaniu na prąd.

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Tworzenie prefabrykowanych gałęzi odbiorników – oszczędność czasu montażu i redukcja kosztów okablowania.
• Zasilanie aparatury modułowej: bezpiecznikowych rozłączników izolacyjnych, wyłączników nadprądowych i różnicowoprądowych.
• Realizacja szyn zbiorczych w systemach dystrybucji energii o prądach do 1600 A (w zależności od konfiguracji całego systemu 8US).

Wskazówki Montażowe

Montaż pręta powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Pręt należy umieszczać na belkach wzdłużnych systemu 8US (rozstaw 60 mm) i łączyć za pomocą dedykowanych adapterów. Moment dokręcania połączeń śrubowych oraz dobór przekroju przewodów przyłączeniowych muszą być zgodne z dokumentacją techniczną producenta. Stosować izolowane osłony na odsłonięte części szyny, aby zapewnić ochronę przed przypadkowym dotykiem (IPXXB).

FAQ

• Czy pręt jest izolowany? Nie, pręt jest dostarczany bez izolacji. W systemie 8US stosuje się dedykowane osłony i adaptery, które zapewniają bezpieczeństwo przed dotykiem.
• Jaka jest dokładna długość pręta? Długość wynosi ok. 2,4 metra. Niewielkie odchyłki są możliwe ze względu na proces produkcyjny – zaleca się pomiar przed cięciem.
• Do jakiego systemu szyn zbiorczych pasuje ten pręt? Jest przeznaczony wyłącznie do systemu szyn zbiorczych Siemens 8US (seria 8WC). Nie ma gwarancji kompatybilności z innymi systemami.
