Pozioma płyta na szyny W=650 W=800 PSet | LVS04919 Schneider Electric

Opis i Kluczowe Cechy

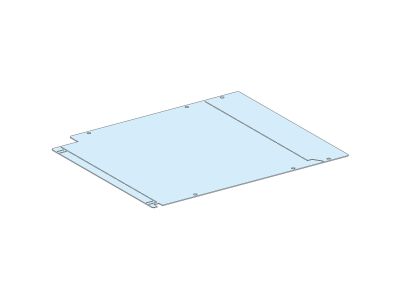

Pozioma płyta na szyny PSet W=650/W=800 to osłona przeznaczona do rozdzielnic PrismaSeT, montowana w dolnej pozycji wokół poziomych szyn zbiorczych. Zaprojektowana do współpracy z szynami zbiorczymi LGYE 2500A lub BS 3200A, zapewnia estetyczne i funkcjonalne zabezpieczenie instalacji. Wykonana z białego (RAL 9003) matowego poliestrowego proszku epoksydowego, cechuje się wysoką odpornością na korozję i uszkodzenia mechaniczne.

• Kompatybilność z szynami zbiorczymi: Przeznaczona do montażu z szynami LGYE 2500A lub BS 3200A w rozdzielnicach PrismaSeT – gwarantuje bezproblemowe dopasowanie i stabilność konstrukcji.
• Szerokość 800 mm i głębokość 400 mm: Zapewnia odpowiednie wymiary osłony dla standardowych szyn zbiorczych w rozdzielnicach niskiego napięcia.
• Wykończenie RAL 9003 (biały, matowy): Estetyczny wygląd, jednolity z większością obudów rozdzielnic, odporny na zarysowania i blaknięcie.
• Pokrycie epoksydowe proszkowe: Wysoka odporność na korozję, chemikalia i wysokie temperatury – przedłuża żywotność osłony w trudnych warunkach środowiskowych.
• Modułowa konstrukcja: Umożliwia elastyczny montaż w zależności od konfiguracji rozdzielnicy, z wieloma pionowymi modułami 3.

Zgodność z Normami

Płyta spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowana zgodnie z normami dotyczącymi rozdzielnic niskiego napięcia, w tym IEC 61439-1 i IEC 61439-2, oraz standardami jakości dla powłok epoksydowych.

Zastosowanie

Pozioma płyta na szyny PSet W=650/W=800 znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagana jest ochrona szyn zbiorczych i estetyczne wykończenie instalacji.

• Montaż w dolnej pozycji rozdzielnic PrismaSeT – osłona szyn zbiorczych przed uszkodzeniami mechanicznymi i kurzem.
• Zastosowanie w budynkach użyteczności publicznej, przemysłowych i komercyjnych – zapewnienie zgodności z normami bezpieczeństwa.
• Instalacje wymagające wysokiej odporności korozyjnej – dzięki powłoce epoksydowej idealna do środowisk wilgotnych lub chemicznie agresywnych.
• Rozdzielnice z szynami LGYE 2500A lub BS 3200A – pewne dopasowanie i stabilność konstrukcji.

Wskazówki Montażowe

Montaż płyty powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną rozdzielnicy. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Płytę należy zamontować w dolnej pozycji, dokładnie dopasowując do szyn zbiorczych i konstrukcji rozdzielnicy. Upewnić się, że wszystkie moduły są prawidłowo zamocowane i nie ma luzów. Po montażu sprawdzić stabilność osłony i brak uszkodzeń powłoki.

FAQ

• Czy płyta jest kompatybilna z innymi szynami zbiorczymi poza LGYE 2500A i BS 3200A? Płyta przeznaczona jest wyłącznie do współpracy z szynami LGYE 2500A lub BS 3200A w rozdzielnicach PrismaSeT. Dla innych typów szyn należy sprawdzić kompatybilność w dokumentacji producenta.
• Jaki jest materiał wykonania płyty? Płyta wykonana jest z białego (RAL 9003) matowego poliestrowego proszku epoksydowego, naniesionego na podłoże metalowe – zapewnia to wysoką odporność na korozję i uszkodzenia mechaniczne.
• Czy płyta jest odporna na promieniowanie UV? Powłoka epoksydowa charakteryzuje się dobrą odpornością na promieniowanie UV, co zapobiega blaknięciu koloru i degradacji materiału w pomieszczeniach z dużym nasłonecznieniem.
