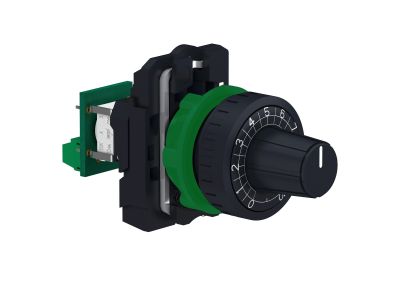

Potencjometr Fi-22mm opór 47k? tryb liniowe styki śrubowo-zaciskowe Harmony XB5 | XB5AD912R47K Schneider Electric

Opis i Kluczowe Cechy

Potencjometr Schneider Electric Harmony XB5 o symbolu XB5AD912R47K to precyzyjny element sterujący przeznaczony do montażu w otworze 22 mm. Wyposażony w rezystancję 47 kΩ i charakterystykę liniową, umożliwia płynną regulację parametrów roboczych sterowanych urządzeń. Metalowa obudowa oraz stopień ochrony IP66, IP69 i IP69K gwarantują niezawodną pracę w trudnych warunkach przemysłowych. Styki śrubowo-zaciskowe zapewniają pewne i trwałe połączenie przewodów.

• Rezystancja 47 kΩ, charakterystyka liniowa: Precyzyjna i proporcjonalna zmiana wartości rezystancji względem kąta obrotu – idealna do ciągłej regulacji prędkości napędów, jasności oświetlenia czy temperatury.
• Montaż w otworze 22 mm: Standardowy wymiar pasuje do typowych paneli sterowniczych i obudów, co ułatwia integrację z istniejącą instalacją.
• Styki śrubowo-zaciskowe: Umożliwiają szybkie i bezpieczne podłączenie przewodów bez użycia specjalistycznych narzędzi, zapewniając niską rezystancję przejścia.
• Wysoka odporność środowiskowa (IP66, IP69, IP69K): Pyłoszczelność, ochrona przed silnymi strumieniami wody oraz myciem wysokociśnieniowym – produkt może pracować w liniach produkcyjnych, przemyśle spożywczym i innych agresywnych środowiskach.
• Szeroki zakres temperatury pracy (-25°C do 70°C): Stabilna charakterystyka w zmiennych warunkach termicznych, od chłodni po gorące hale produkcyjne.

Zgodność z Normami

Potencjometr Harmony XB5 spełnia wymagania europejskich norm bezpieczeństwa i jest oznakowany znakiem CE. Produkt zaprojektowano zgodnie z wytycznymi międzynarodowych standardów dotyczących aparatury sterowniczej i sygnalizacyjnej, co potwierdza jego niezawodność w zastosowaniach profesjonalnych.

Zastosowanie

Potencjometr XB5AD912R47K znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja sygnału analogowego. Dzięki liniowej charakterystyce i wysokiej odporności środowiskowej sprawdza się w różnorodnych scenariuszach przemysłowych i budynkowych.

• Regulacja prędkości obrotowej silników napędów i falowników w maszynach produkcyjnych.
• Płynne sterowanie jasnością oświetlenia LED w halach, magazynach i pomieszczeniach technicznych.
• Nastawa temperatury w procesach technologicznych (np. regulatory PID, piece elektryczne).
• Ustawianie parametrów sygnału wejściowego dla sterowników PLC w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie potencjometru mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do zabudowy w otworze o średnicy 22 mm w panelu o odpowiedniej grubości. Przewody należy podłączyć do styków śrubowo-zaciskowych, dokręcając śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów powinien być dobrany do spodziewanego obciążenia prądowego (zgodnie z danymi katalogowymi potencjometru). Po zakończeniu instalacji zaleca się sprawdzenie ciągłości połączeń i poprawności działania.

FAQ

• Czy potencjometr ma podświetlenie LED? Nie, model XB5AD912R47K nie posiada wbudowanego podświetlenia. Jest to standardowy potencjometr przeznaczony do regulacji analogowej, bez funkcji sygnalizacji świetlnej.
• Jaki stopień ochrony ma ten potencjometr? Urządzenie posiada stopień ochrony IP66, IP69 oraz IP69K, co oznacza pełną pyłoszczelność oraz odporność na silne strumienie wody mycie pod wysokim ciśnieniem. Może być stosowane w warunkach przemysłowych i spożywczych.
• Jaka jest charakterystyka potencjometru – liniowa czy logarytmiczna? Potencjometr ma charakterystykę liniową. Oznacza to, że zmiana rezystancji jest wprost proporcjonalna do kąta obrotu wałka, co jest zalecane do sterowania napędami i sygnałami sterującymi w automatyce.
