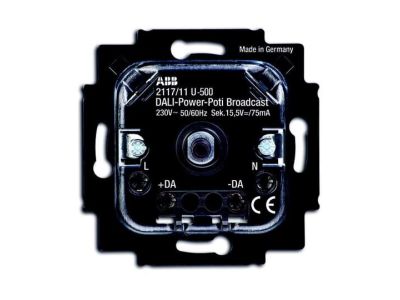

Potencjometr DALI ze źródłem zasilania 2117/11 U-500 | 2CKA006599A2988 ABB

Alternatywny kod produktu: 2CKA006599A2988

Opis i Kluczowe Cechy

Potencjometr DALI 2117/11 U-500 (symbol 2CKA006599A2988) to zaawansowane urządzenie sterujące przeznaczone do systemów oświetlenia DALI. Wyposażone w zintegrowane źródło zasilania DALI, umożliwia sterowanie i ściemnianie do 64 urządzeń DALI, takich jak stateczniki elektroniczne i transformatory z interfejsem DALI. Przełączanie realizowane jest za pomocą pokrętła z trybem ON/OFF. Elektroniczne zabezpieczenia przeciwzwarciowe i przed przeciążeniem gwarantują bezpieczeństwo instalacji.

• Zintegrowany zasilacz DALI 15,5 V=: Zapewnia stabilne zasilanie systemu DALI bez konieczności stosowania dodatkowych zasilaczy.
• Sterowanie do 64 urządzeń DALI: Możliwość jednoczesnego sterowania dużą liczbą punktów świetlnych, co ułatwia zarządzanie rozbudowanymi systemami oświetleniowymi.
• Pokrętło z trybem ON/OFF: Umożliwia płynną regulację jasności oraz szybkie włączanie i wyłączanie oświetlenia.
• Oświetlenie LED orientacyjne: Ułatwia identyfikację potencjometru w ciemnych pomieszczeniach; dostępnych 18 ustawień koloru światła i możliwość wyłączenia.
• Równoległe podłączenie do 5 potencjometrów: Rozbudowa systemu sterowania bez konieczności stosowania dodatkowych układów nadrzędnych.

Zgodność z Normami

Potencjometr DALI 2117/11 U-500 spełnia wymogi normy IEC 62386-101/-102/-207 dla systemów DALI, posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Potencjometr DALI 2117/11 U-500 znajduje zastosowanie w systemach oświetlenia opartego na protokole DALI, umożliwiając sterowanie i ściemnianie oświetlenia w budynkach biurowych, handlowych, hotelach oraz innych obiektach wymagających elastycznego zarządzania oświetleniem.

• Sterowanie oświetleniem w biurach, salach konferencyjnych i open space – elastyczna regulacja jasności i tryb ON/OFF.
• Systemy oświetlenia w centrach handlowych, galeriach handlowych i supermarketach – dostosowanie natężenia światła do potrzeb wystawowych.
• Hotele i apartamenty – indywidualne sterowanie oświetleniem w pokojach gościnnych.
• Pomieszczenia techniczne i gospodarcze – oświetlenie z możliwością szybkiego wyłączenia w trybie awaryjnym.

Wskazówki Montażowe

Montaż potencjometru powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym. Urządzenie należy podłączyć zgodnie z dokumentacją techniczną, zachowując odpowiednią polaryzację napięcia DALI. Maksymalna długość przewodu DALI wynosi 300 metrów przy przekroju 1,5–2,5 mm². Po montażu należy sprawdzić poprawność działania systemu, w tym regulację jasności i funkcjonowanie zabezpieczeń.

FAQ

• Jakie jest maksymalne obciążenie potencjometru? Maksymalny prąd znamionowy wynosi 75 mA, co umożliwia sterowanie do 64 urządzeń DALI w systemie.
• Czy potencjometr można stosować w trybie pasywnym? Tak, urządzenie może pracować jako dodatkowy punkt sterowania w systemie równoległym.
• Czy potencjometr posiada zabezpieczenie przeciwzwarciowe? Tak, wyposażony jest w elektroniczne zabezpieczenie przeciwzwarciowe oraz przed przeciążeniem, zapewniające ochronę systemu.
