Port RJ45 Ethernet Fi-22mm montowany na panelu | XB5PRJ45 Schneider Electric

Opis i Kluczowe Cechy

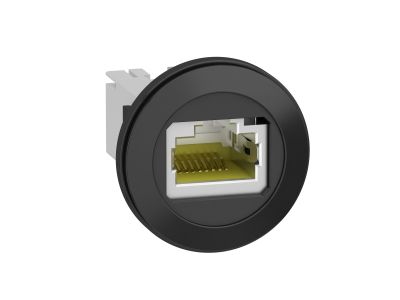

Port RJ45 Ethernet Schneider Electric z serii Harmony XB5, o numerze katalogowym XB5PRJ45, to profesjonalne rozwiązanie komunikacyjne zaprojektowane z myślą o nowoczesnych systemach automatyki przemysłowej. Urządzenie umożliwia wyprowadzenie interfejsu sieciowego na zewnątrz obudowy sterowniczej lub pulpitu operatorskiego, co pozwala na szybką diagnostykę i konfigurację maszyn bez konieczności naruszania integralności obudowy. Gniazdo jest przystosowane do montażu w standardowym otworze o średnicy 22,5 mm, co czyni je w pełni kompatybilnym z popularnymi systemami przycisków i lampek kontrolnych.

• Standard montażowy: Średnica montażowa wynosząca 22 mm pozwala na bezproblemową integrację w typowych otworach tablicowych.
• Stopień ochrony: Podstawowy stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem, a konstrukcja pozwala na uzyskanie wyższej szczelności w zależności od zastosowanego uszczelnienia i rodzaju wtyku.
• Wytrzymałość termiczna: Szeroki zakres temperatur operacyjnych od -25°C do 50°C gwarantuje niezawodną pracę w zróżnicowanych warunkach hal produkcyjnych.
• Modułowość: Rozwiązanie sprzyja łatwemu serwisowaniu i modyfikowaniu systemów sterowania, skracając czas przestojów technicznych.

Zgodność z Normami

Produkt został poddany rygorystycznym testom jakościowym i spełnia międzynarodowe standardy bezpieczeństwa oraz wydajności, co jest kluczowe w sektorze B2B i prefabrykacji rozdzielnic. Zgodność z normami takimi jak CCC, CSA C22-2 No.14, EN/IEC 60947-5-1, EAC oraz UL 508 gwarantuje, że komponent może być stosowany w projektach realizowanych na rynki globalne. Dodatkowo, spełnienie wymagań NEMA 4X potwierdza wysoką odporność na czynniki zewnętrzne w odpowiednich konfiguracjach montażowych.

Zastosowanie

Gniazdo RJ45 XB5PRJ45 znajduje szerokie zastosowanie w szafach sterowniczych, pulpitach operatorskich oraz maszynach wymagających częstej komunikacji z systemami nadrzędnymi typu SCADA lub PLC. Jest idealnym rozwiązaniem dla inżynierów utrzymania ruchu, umożliwiając podłączenie laptopa serwisowego do sieci wewnętrznej maszyny bez otwierania drzwi szafy, co zwiększa bezpieczeństwo pracy (ochrona przed łukiem elektrycznym i przypadkowym dotykiem elementów pod napięciem). Może być również elementem rozbudowanych wież sygnalizacyjnych i systemów komunikacji wizualnej.

Wskazówki Montażowe

Instalacja portu RJ45 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wycinakiem do otworów 22,5 mm. Należy upewnić się, że powierzchnia montażowa jest czysta i płaska, aby zapewnić optymalne przyleganie uszczelki. Podczas podłączania wewnętrznego kabla Ethernet należy zachować odpowiedni promień gięcia skrętki, aby uniknąć degradacji sygnału. W przypadku pracy w środowisku o podwyższonym zapyleniu, zaleca się stosowanie dodatkowych osłon ochronnych kompatybilnych z serią Harmony XB5.

FAQ

• Czy gniazdo wymaga specjalnego okablowania? Nie, port jest kompatybilny ze standardowymi wtykami RJ45 i kablami typu skrętka (Cat5e/Cat6).
• Jaki jest wymagany otwór montażowy? Gniazdo montuje się w standardowym otworze przemysłowym o średnicy 22 mm (z tolerancją do 22,5 mm).
• Czy produkt można stosować na zewnątrz? Tak, pod warunkiem zapewnienia odpowiedniej obudowy zewnętrznej i uwzględnienia zakresu temperatur pracy od -25°C do 50°C.
• Czy gniazdo wspiera zasilanie PoE? Produkt jest pasywnym przepustem sygnałowym, więc parametry przesyłu energii zależą od jakości zastosowanego okablowania strukturalnego.
